Материалы для производства печатных плат

Mатериалы для СВЧ и гибридных плат

Свернуть все этапы

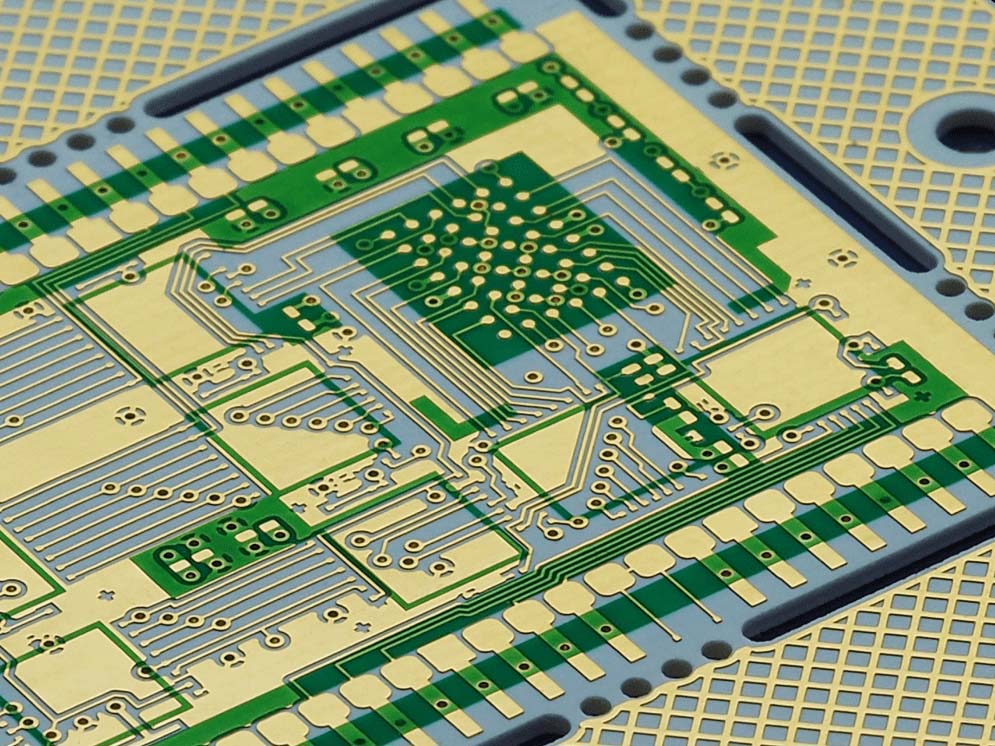

При производстве Односторонних и двусторонних СВЧ печатных плат, а также Многослойных типовых сборок печатных плат и Многослойных нетиповых сборок печатных плат применяются специальные диэлектрические материалы, характеризующиеся повышенной (в сравнении со стандартным FR4) стабильностью величины диэлектрической проницаемости и низкими потерями в широком диапазоне рабочих частот (от единиц МГц до десятков ГГц).



Спектр материалов для производства СВЧ односторонних и двусторонних печатных плат и СВЧ гибридных/многослойных печатных плат весьма широк: в качестве диэлектрика, как в чистом виде, так и в различных комбинациях (для придания необходимых характеристик, например термостабильности) применяют различные полимеры, керамику. В основном, диэлектрик армируется стекловолокном (различного плетения, что также влияет на результирующие параметры материала). Неармированные материалы используются редко и, как правило, являются наиболее дорогостоящими и сложно обрабатываемыми (очень мягкие, либо очень хрупкие).

На складе представлены серии материалов:

СВЧ ламинат, на основе фторопласта (Dk 2.55) (материал с аналогичными характеристиками AD255 и ФАФ-4Д)

Углеводородный, керамический СВЧ ламинат(Dk=3.38) (материал с аналогичными характеристиками Ro4003С)

Углеводородный, керамический СВЧ ламинат (Dk=3.48) (материал с аналогичными характеристиками Ro4350В)

Углеводородный керамический препрег (материал с аналогичными характеристиками Ro4450F)


Доступно для оформления на нашем производстве: Используется для всех видов печатных плат (Многослойные типовые сборки печатных плат, Многослойные нетиповые сборки печатных плат, Односторонние и двусторонние печатные платы, СВЧ односторонние и двусторонние печатные платыСВЧ гибридные/многослойные печатные платы, Гибко-жесткие печатные платы)

Технологические возможности производства и наличие материалов в Резонит: Техвозможности

Материал с аналогичными характеристиками: Ro4003С

Спецификация: Углеводородный, керамический СВЧ ламинат

Параметры материала:



Область применения: антенна базовой станции 4G/5G, автомобильный радар, датчик, усилитель мощности, высоконадежный радар, LNB, измерительная и картографическая антенна, распределенная антенна, радиочастотное устройство, микроволновое устройство, соединительное устройство, сумматор, навигационная антенна, небольшая антенна базовой станции и т. д.

Материал подходит для изготовления антенн, датчиков, LBN и других изделий.

Общее описание: серия ламинатов из углеводородной полимерной керамики с медным покрытием.

Ламинаты из углеводородной полимерной керамики с медным покрытием с тканым стекловолокном представляют собой структуру термореактивной смолы, которая обладает лучшими изоляционными характеристиками и способностью к термообработке, отлично подходит для процесса бессвинцовой пайки.

Достоинства:

Соответствие стандартам: IPC-4103/10

Справочная информация:

  • Подходит для свинцовой / бессвинцовой пайки
  • Допустимые виды мехобработки –  фрезерование
  • Адгезия паяльной маски к материалу: нормальная
  • Материалы со схожими характеристиками:  RO4003C

Доступно для оформления на нашем производстве: используется для всех видов печатных плат (Многослойные типовые сборки печатных платМногослойные нетиповые сборки печатных платОдносторонние и двусторонние печатные платы,СВЧ односторонние и двусторонние печатные платыСВЧ гибридные/многослойные печатные платыГибко-жесткие печатные платы)

Технологические возможности производства и наличие материалов в Резонит: Техвозможности

Материал с аналогичными характеристиками: Ro4350В

Спецификация: Углеводородный, керамический СВЧ ламинат

Параметры материала:



Область применения: антенна базовой станции 4G/5G, автомобильный радар, датчик, усилитель мощности, высоконадежный радар, LNB, измерительная и картографическая антенна, распределенная антенна, радиочастотное устройство, микроволновое устройство, соединительное устройство, сумматор, навигационная антенна, небольшая антенна базовой станции и т. д.

Рекомендованные препреги: Углеводородный керамический препрег

Общее описание: серия ламинатов из углеводородной полимерной керамики с медным покрытием.

Ламинаты из углеводородной полимерной керамики с медным покрытием с тканым стекловолокном представляют собой структуру термореактивной смолы, которая обладает лучшими изоляционными характеристиками и способностью к термообработке, отлично подходит для процесса бессвинцовой пайки. Обладает отличной теплопроводностью.

Достоинства:

Соответствие стандартам: IPC-4103/11

Справочная информация:

  • Подходит для свинцовой / бессвинцовой пайки

  • Допустимые виды мехобработки –  фрезерование

  • Адгезия паяльной маски к материалу – низкая


Углеводородный керамический препрег - это материал из стеклоткани, углеводородной смолы и керамического наполнителя.

Технологические возможности производства и наличие материалов в Резонит: Техвозможности

Материал с аналогичными характеристиками: RO4450F

Спецификация: Углеводородный керамический препрег

Производство материала осуществляется на основе современных научных разработок и строгого соблюдения технологического процесса.

Преимущества:

  • Высокочастотный термореактивный полуотвержденный материал имеет небольшой допуск диэлектрической проницаемости и низкое значение потерь;
  • Имеет высокое значение Tg и может быть спрессован несколько раз;
  • Низкий коэффициент теплового расширения повышает надежность и стабильность металлизированных сквозных отверстий;
  • Совместим с бессвинцовым процессом пайки.

Параметры стандартных листов:

  • Размер стандартных листов (мм): 460х610; 500х600;
  • Другие размеры доступны в соответствии с требованиями заказчика.
  • Может поставляться в рулонах.
  • Толщина после прессования:0.10±0,01 мм.

Технологические возможности производства и наличие материалов в Резонит: Техвозможности

Материал с аналогичными характеристиками: AD255 и ФАФ-4Д

СпецификацияСВЧ ламинат на основе фторопласта (Dk 2.55)

Dk = 2,55 ±0,05 (10 ГГц);

Df=0,0013 (10 ГГц)

Производство ламината осуществляется на основе современных научных разработок и строгом соблюдении технологического процесса.

Параметры материала:


Области применения:

  • В качестве основания печатных плат, работающих в СВЧ-диапазоне, способных длительно работать в интервале температур от -60 до +260° С;
  • Изготовление печатных плат с полосковыми линиями микроволнового диапазона, элементов антенн и других изделий СВЧ-техники.

Технологические возможности производства и наличие материалов в Резонит: Техвозможности

Материал с аналогичными характеристиками: AD1000

СпецификацияСВЧ ламинат на основе фторопласта (Dk 10.2)

PTFE/тканое стекловолокно/керамический высокопроизводительный ламинат с высокой диэлектрической постоянной для СВЧ печатных плат

Тканый армированный стекловолокном керамический композитный материал на основе PTFE, используемый в качестве подложки печатной платы. Материал был разработан для обеспечения низких диэлектрических потерь, низких вносимых потерь и механической прочности изделий с диэлектрической постоянной 10,2. Более высокая диэлектрическая проницаемость материала обеспечивает различную степень миниатюризации схемы, особенно для микроволновых делителей мощности, сумматоров мощности, усилителей, фильтров, соединителей и других компонентов, в которых используются линии с низким импедансом. Диэлектрическая проницаемость 10,2 обеспечивает миниатюризацию, необходимую для антенн малой площади (GPS, спутниковое радио DAB, портативные считыватели RFID и т. д.).

Материал представляет собой «мягкую подложку» и относительно нечувствителен к вибрациям.  Материал совместим с обработкой, используемой для стандартных подложек печатных плат на основе PTFE. Кроме того, низкое тепловое расширение по оси Z повысит надежность сквозных отверстий по сравнению с типичными ламинатами на основе PTFE. Низкое тепловое расширение X-Y обеспечивает превосходное соответствие керамическим держателям чипов и другим керамическим компонентам.


  • Стабильная и высокая диэлектрическая проницаемость (Dk 10.2)
  • Низкие диэлектрические потери (0,0021)
  • Самые низкие вносимые потери
  • Отличная стабильность размеров
  • Превосходная механическая стабильность
  • Высокая теплопроводность
  • Низкий КТР по оси Z
  • Низкое поглощение влаги

Преимущества:

  • Миниатюризация разводки
  • В некоторых случаях заменяет керамику
  • Улучшенная обработка и надежность
  • Большие размеры панелей для раскладки нескольких плат
  • «Лучшие в своем классе» регулирование и рассеивание тепла

Области применения:

  • Идеально подходит для диапазона X и ниже
  • Усилители мощности, фильтры и соединители
  • Антенны (спутниковое радио)
  • Антенны GPS и портативных RFID-считывателей

Доступно для оформления на нашем производстве: Используется для всех видов печатных плат (Многослойные типовые сборки печатных платМногослойные нетиповые сборки печатных платОдносторонние и двусторонние печатные платы,СВЧ односторонние и двусторонние печатные платыСВЧ гибридные/многослойные печатные платыГибко-жесткие печатные платы)

Технологические возможности производства и наличие материалов в Резонит: Rogers

Материал с аналогичными характеристиками: Углеводородный, керамический СВЧ ламинат (Dk 3.38)

Спецификация: RO4003C

Параметры материала:


Область применения: спутники прямого вещания, антенны микрополосковых и базовых станций сотовой связи и усилители мощности, системы связи с расширенным спектром, радиочастотные идентификационные метки

Общее описание: высокочастотные материалы серии RO4000® представляют собой армированные стекловолокном углеводородно-керамические ламинаты (не PTFE). Ламинаты RO4000 предназначены для обеспечения превосходных высокочастотных характеристик. Температурный коэффициент диэлектрической проницаемости является одним из самых низких среди всех материалов печатных плат, а диэлектрическая проницаемость стабильна в широком диапазоне частот.

Материал обладает низкими потерями, совместим со стандартными процессами  FR4.

Выбор ламинатов, обычно доступных для разработчиков, значительно сокращается, когда рабочие частоты увеличиваются до 500 МГц и выше. Материал RO4000 обладает свойствами, необходимыми разработчикам радиочастотных микроволновых цепей, и позволяет создавать воспроизводимые конструкции фильтров, согласующих цепей и линий передачи с регулируемым импедансом.

Низкие диэлектрические потери позволяют использовать материалы серии RO4000 во многих изделиях, где более высокие рабочие частоты ограничивают использование обычных ламинатов для печатных плат.

Коэффициент теплового расширения (КТР) материала RO4000 дает разработчику несколько ключевых преимуществ. Коэффициент расширения материала RO4000 аналогичен коэффициенту расширения меди, что позволяет материалу демонстрировать превосходную размерную стабильность, свойство, необходимое для конструкций многослойных плат со смешанными диэлектриками. Низкий коэффициент теплового расширения по оси Z ламинатов RO4000 обеспечивает надежное качество металлизированного сквозного отверстия даже в условиях сильного теплового удара. Материал серии RO4000 имеет Tg >280°C (536°F), поэтому его характеристики расширения остаются стабильными во всем диапазоне температур обработки цепи.

Достоинства:

  • Отличные характеристики на высоких частотах благодаря низкой диэлектрической устойчивости и низким потерям

  • Стабильные электрические свойства в зависимости от частоты

  • Низкий термический коэффициент диэлектрической проницаемости

  • Низкое расширение по оси Z

  • Низкий коэффициент расширения в плоскости

  • Отличная стабильность размеров

  • Не-PTFE

Производитель /марка: Rogers

Соответствие стандартам: IPC-4103/10

Справочная информация:

  • Подходит для свинцовой / бессвинцовой пайки ;
  • Допустимые виды мехобработки –  фрезерование
  • Адгезия паяльной маски к материалу
  • Материалы со схожими характеристиками: Углеводородный, керамический СВЧ ламинат (Dk 3.38)
  • Рекомендованные препреги: Углеводородный керамический препрег


Доступно для оформления на нашем производстве: используется для всех видов печатных плат (Многослойные типовые сборки печатных платМногослойные нетиповые сборки печатных платОдносторонние и двусторонние печатные платы,СВЧ односторонние и двусторонние печатные платыСВЧ гибридные/многослойные печатные платыГибко-жесткие печатные платы)

Технологические возможности производства и наличие материалов в РезонитRogers

Материал с аналогичными характеристиками: Углеводородный, керамический СВЧ ламинат (Dk 3.48)

СпецификацияRO4350B

Параметры материала:



Область применения: LNB для спутников прямого вещания, антенны микрополосковых и базовых станций сотовой связи и усилители мощности, системы связи с расширенным спектром, радиочастотные идентификационные метки

Общее описание: высокочастотные материалы серии RO4000® представляют собой армированные стекловолокном углеводородно-керамические ламинаты (не PTFE). Ламинаты RO4000 предназначены для обеспечения превосходных высокочастотных характеристик. Температурный коэффициент диэлектрической проницаемости является одним из самых низких среди всех материалов печатных плат, а диэлектрическая проницаемость стабильна в широком диапазоне частот.

Материал обладает низкими потерями, совместим со стандартными процессами  FR4.

Выбор ламинатов, обычно доступных для разработчиков, значительно сокращается, когда рабочие частоты увеличиваются до 500 МГц и выше. Материал RO4000 обладает свойствами, необходимыми разработчикам радиочастотных микроволновых цепей, и позволяет создавать воспроизводимые конструкции фильтров, согласующих цепей и линий передачи с регулируемым импедансом.

Низкие диэлектрические потери позволяют использовать материалы серии RO4000 во многих изделиях, где более высокие рабочие частоты ограничивают использование обычных ламинатов для печатных плат.

Коэффициент теплового расширения (КТР) материала RO4000 дает разработчику несколько ключевых преимуществ. Коэффициент расширения материала RO4000 аналогичен коэффициенту расширения меди, что позволяет материалу демонстрировать превосходную размерную стабильность, свойство, необходимое для конструкций многослойных плат со смешанными диэлектриками. Низкий коэффициент теплового расширения по оси Z ламинатов RO4000 обеспечивает надежное качество металлизированного сквозного отверстия даже в условиях сильного теплового удара. Материал серии RO4000 имеет Tg >280°C (536°F), поэтому его характеристики расширения остаются стабильными во всем диапазоне температур обработки цепи.

Достоинства:

  • Отличные характеристики на высоких частотах благодаря низкой диэлектрической устойчивости и низким потерям
  • Стабильные электрические свойства в зависимости от частоты
  • Низкий термический коэффициент диэлектрической проницаемости
  • Низкое расширение по оси Z
  • Низкий коэффициент расширения в плоскости
  • Отличная стабильность размеров
  • Не-PTFE

Производитель/марка: Rogers

Соответствие стандартам: IPC-4103/11

Справочная информация:

  • Подходит для свинцовой / бессвинцовой пайки
  • Допустимые виды мехобработки –  фрезерование
  • Адгезия паяльной маски к материалу
  • Материалы со схожими характеристиками: Углеводородный, керамический СВЧ ламинат (Dk 3.48)
  • Рекомендованные препреги: Углеводородный керамический препрег

Доступно для оформления на нашем производстве: используется для Односторонних и двусторонних печатных плат.

Технологические возможности производства и наличие материалов в РезонитRogers

СпецификацияRO3003

Область применения: предназначены для использования в коммерческих микроволновых и радиочастотных устройствах. Автомобильные радары, спутниковые антенны глобального позиционирования, системы сотовой связи - усилители мощности и антенны, патч-антенна для беспроводной связи, спутники прямого вещания, канал передачи данных по кабельным системам, удаленные считыватели счетчиков, объединительные платы питания

Общее описание: высокочастотные материалы RO3000® представляют собой керамические PTFE-композиты. Эта серия продуктов была разработана для обеспечения исключительной электрической и механической стабильности.

Ламинаты серии RO3000 представляют собой материалы для печатных плат на основе PTFE с керамическим наполнителем, механические свойства которых неизменны независимо от выбранной диэлектрической проницаемости.

Материалы RO3000 имеют коэффициент теплового расширения (CTE) по осям X и Y, равный 17 ppm/o C. Этот коэффициент расширения соответствует коэффициенту меди, что позволяет материалу демонстрировать превосходную размерную стабильность с типичной усадкой при травлении (после травления и печи) менее 0,5 мил на дюйм.

Коэффициент теплового расширения по оси Z составляет 24 ppm/°C, что обеспечивает исключительную надежность металлизированного сквозного отверстия даже в тяжелых тепловых условиях. Диэлектрическая постоянная в зависимости от температуры для материалов RO3003™ очень стабильна.

Достоинства:

  • Низкие диэлектрические потери
  • Ламинаты можно использовать с частотой до 77 ГГц.
  • Отличные механические свойства в зависимости от температуры
  • Надежные полосковые и многослойные конструкции печатных плат.
  • Равномерные механические свойства для диапазона диэлектрических постоянных
  • Стабильная диэлектрическая проницаемость в зависимости от температуры и частоты
  • Идеально подходит для полосовых фильтров, микрополосковых патч-антенн и генераторов, управляемых напряжением.
  • Низкий коэффициент расширения в плоскости (аналогичный меди)
  • Обеспечивает более надежную сборку поверхностного монтажа
  • Идеально подходит для устройств, чувствительных к изменению температуры
  • Стабильность размеров

Производитель /марка:  Rogers/Ro3003

Справочная информация:

  • Подходит для свинцовой / бессвинцовой пайки
  • Допустимые виды мехобработки –  фрезерование

Технологические возможности производства и наличие материалов в РезонитRogers

RO4450F Prepreg демонстрирует отличные результаты в возможностях бокового потока и является наиболее популярным выбором для новых конструкций или в качестве замены в конструкциях, которые имеют особенные требования к заполнению.

Материал с аналогичными характеристиками:  Углеводородный керамический препрег

СпецификацияRO4450F

Доступно для оформления на нашем производстве: не используются в МПП и гибридных платах.

Спецификация: Arlon AD1000

Параметры материала:

Область применения: радиолокационные модули и коллекторы, системы предотвращения столкновений самолетов (TCAS), наземные радиолокационные системы наблюдения, миниатюрная схема и патч-антенны, усилители мощности (УМ), малошумящие усилители (МШУ)

Общее описание: AD1000 — это подложка с высокой диэлектрической проницаемостью, которая позволяет миниатюризировать схему по сравнению с традиционными материалами с низкими потерями.

Это особенно полезно для усилителей мощности, фильтров, ответвителей и других компонентов, использующих линии с низким импедансом. AD1000 представляет собой армированный стекловолокном ламинат. Это обеспечивает большую размерную стабильность и механическую прочность, чем другие продукты 10 Dk.

AD1000 считается «мягкой подложкой» и относительно нечувствителен к вибрационным нагрузкам. Это позволяет создавать миниатюрные схемы, не требуя сложной обработки или специального обращения с хрупкими чистыми керамическими или керамическими углеводородными материалами.

AD1000 совместим с обработкой, используемой для стандартных подложек печатных плат на основе PTFE . Кроме того, низкое тепловое расширение по оси Z, обеспечиваемое керамической загрузкой, повысит надежность металлизированных сквозных отверстий по сравнению с типичными ламинатами на основе PTFE .

Низкое тепловое расширение по осям X-Y обеспечивает превосходное соответствие керамическим чиподержателям и другим керамическим компонентам.

Достоинства:

  • Механически прочный

  • Более высокая размерная стабильность, чем у других продуктов 10 Dk

  • Миниатюризация схемы приводит к снижению веса

  • Рассеивание тепла и управление

  • Повышенная целостность сигнала

  • Экономичная компоновка платы и обработка платы

  • Низкие потери во влажной среде

Производитель /марка:  Arlon Microwave Materials/AD1000

Соответствие стандартам: IPC-4103/08

Справочная информация:

  • Подходит для свинцовой / бессвинцовой пайки

  • Допустимые виды мехобработки –  фрезерование

  • Адгезия паяльной маски к материалу – низкая


Доступно для оформления на нашем производстве: не используются в Многослойных типовых сборках печатных плат и Многослойных нетиповых сборках печатных плат, а также в гибридных платах.

СпецификацияArlon AD250

Параметры материала:

Область применения: антенны базовой станции сотовой инфраструктуры, автомобильные телематические антенные системы, коммерческая спутниковая радиоантенна

Общее описание: антенные материалы AD Series™ от Rogers Corporation — это высокоэффективные специальные материалы, разработанные и изготовленные для удовлетворения требований современного рынка беспроводных антенн.

Антенные изделия серии AD изготовлены из армированного стекловолокном материала на основе PTFE , который обеспечивает регулируемую диэлектрическую проницаемость, низкие характеристики потерь и очень хорошие характеристики пассивной интермодуляции (PIM).

Армирование тканым стеклом обеспечивает хорошую технологичность схемы и позволяет производить печатные платы с высоким выходом годных.

Антенные изделия серии AD изготавливаются с учетом широкого спектра параметров диэлектрической проницаемости, необходимых для удовлетворения современных требований к антеннам.

Доступны варианты диэлектрической проницаемости 2,50, 2,55, типичным допуском ±0,05.

В качестве композитов на основе PTFE материалы для антенн серии AD имеют очень низкие потери (обычно менее 0,002 на частоте 10 ГГц), очень низкое поглощение влаги (менее 0,1%) и очень высокую прочность меди на отрыв (более 10 пли).

Сочетание этих характеристик делает ламинаты серии AD идеальным выбором для применения в антеннах.

Достоинства

  • Низкий тангенс угла потерь (<0,002 на 10 ГГц)
  • Отличные характеристики схемы во всех типичных диапазонах частот беспроводной связи
  • Контролируемая диэлектрическая проницаемость (±0,05)
  • Воспроизводимые характеристики цепи
  • Очень низкий PIM (-159 dBc при 30 mil, 1900 МГц)
  • Отличные характеристики антенны и снижение потерь из-за проблем, связанных с PIM
  • Отличная стабильность размеров
  • Воспроизводимая производительность схемы и повышение эффективности производства

Производитель /марка:  Arlon Microwave Materials/AD250;AD255

Соответствие стандартам: IPC-4103/09

Справочная информация:

  • Подходит для свинцовой / бессвинцовой пайки ;
  • Допустимые виды мехобработки –  фрезерование
  • Адгезия паяльной маски к материалу – низкая


Доступно для оформления на нашем производстве:  не используются в Многослойных типовых сборках печатных плат и Многослойных нетиповых сборках печатных плат, а также в гибридных платах.

Материал с аналогичными характеристиками: СВЧ ламинат на основе фторопласта (Dk

СпецификацияArlon AD255C

Параметры материала:

Область применения: антенны базовой станции сотовой инфраструктуры, автомобильные телематические антенные системы, коммерческая спутниковая радиоантенна

Общее описание: антенные материалы AD Series™ от Rogers Corporation — это высокоэффективные специальные материалы, разработанные и изготовленные для удовлетворения требований современного рынка беспроводных антенн.

Антенные изделия серии AD изготовлены из армированного стекловолокном материала на основе PTFE , который обеспечивает регулируемую диэлектрическую проницаемость, низкие характеристики потерь и очень хорошие характеристики пассивной интермодуляции (PIM).

Армирование тканым стеклом обеспечивает хорошую технологичность схемы и позволяет производить печатные платы с высоким выходом годных.

Антенные изделия серии AD изготавливаются с учетом широкого спектра параметров диэлектрической проницаемости, необходимых для удовлетворения современных требований к антеннам.

Доступны варианты диэлектрической проницаемости 2,50, 2,55,  типичным допуском ±0,05.

В качестве композитов на основе PTFE материалы для антенн серии AD имеют очень низкие потери (обычно менее 0,002 на частоте 10 ГГц), очень низкое поглощение влаги (менее 0,1%) и очень высокую прочность меди на отрыв (более 10 пли).

Сочетание этих характеристик делает ламинаты серии AD идеальным выбором для применения в антеннах.

Достоинства:

  • Низкий тангенс угла потерь (<0,002 на 10 ГГц)

  • Отличные характеристики схемы во всех типичных диапазонах частот беспроводной связи

  • Контролируемая диэлектрическая проницаемость (±0,05)

  • Воспроизводимые характеристики цепи

  • Очень низкий PIM (-159 dBc при 30 mil, 1900 МГц)

  • Отличные характеристики антенны и снижение потерь из-за проблем, связанных с PIM

  • Отличная стабильность размеров

  • Воспроизводимая производительность схемы и повышение эффективности производства

Производитель /марка:  Arlon Microwave Materials/AD250;AD255

Соответствие стандартам: IPC-4103/09

Справочная информация

  • Подходит для свинцовой / бессвинцовой пайки ;

  • Допустимые виды мехобработки –  фрезерование

  • Адгезия паяльной маски к материалу – низкая


Доступно для оформления на нашем производстве: не используются в Многослойных типовых сборках печатных плат и Многослойных нетиповых сборках печатных плат, а также в гибридных платах.

СпецификацияArlon TC600

Параметры материала:

Область применения:  усилители мощности, фильтры и ответвители, платы микроволнового сумматора и делителя мощности в авиационных приложениях, антенны малого размера, антенны цифрового аудиовещания (DAB) (спутниковое радио), антенны GPS и портативных RFID-считывателей

Общее описание: TC600 компании Arlon представляет собой армированный стекловолокном керамический композит на основе PTFE, предназначенный для использования в качестве подложки для печатной платы.

TC600 разработан для обеспечения улучшенной теплопередачи за счет «лучшей в своем классе» теплопроводности при одновременном снижении диэлектрических потерь и вносимых потерь. Меньшие потери приводят к более высокому коэффициенту усиления/эффективности усилителя и антенны.

Механическая прочность также значительно улучшена для рынка материалов с диэлектрической проницаемостью 6.15.

Повышенная теплопроводность TC600 обеспечивает более высокую мощность, уменьшает точки перегрева и повышает надежность устройства. Более высокая теплопередача внутри подложки дополняет конструкции, использующие радиаторы или тепловые переходы, чтобы предоставить разработчикам дополнительный запас прочности при управлении теплом.

В конструкциях с ограниченными возможностями управления температурным режимом TC600 значительно улучшает теплопередачу там, где основной тепловой путь проходит через ламинат. Это приводит к снижению температуры перехода и увеличению срока службы активных компонентов, что имеет решающее значение для повышения надежности усилителя мощности, увеличения среднего времени безотказной работы и снижения гарантийных расходов.

TC600 обладает лучшей в своем классе стабильностью диэлектрической проницаемости в широком диапазоне температур. Это помогает разработчикам усилителей мощности и антенн максимально увеличить коэффициент усиления и свести к минимуму потерю полосы пропускания из-за дрейфа диэлектрической проницаемости при изменении рабочей температуры.

Стабильность диэлектрической проницаемости также имеет решающее значение для фазочувствительных устройств, таких как сетевые трансформаторы, используемые для согласующих импедансов цепей, применяемых в схемах усилителей мощности. TC600 имеет низкий коэффициент теплового расширения по оси Z. Эта функция обеспечивает непревзойденную надежность металлизированного сквозного отверстия.

TC600 представляет собой «мягкую подложку» и относительно нечувствителен к нагрузкам от вибрации. Его прочная природа преодолевает хрупкость термореактивной керамики, наполненной углеводородами или керамикой (такой как оксид алюминия или LTCC) за счет суспензии микродисперсной керамики в относительно мягкой, армированной стекловолокном подложке на основе PTFE. Это дает разработчикам ВЧ преимущество низких потерь без ущерба для механической прочности, необходимой для выполнения требований к испытаниям электроники на удары, падения и удары.

Достоинства

  • «Лучшая в своем классе» теплопроводность (1,1 Вт/мК) и стабильность диэлектрической проницаемости в широком диапазоне температур (-75 ppm/ºC)

  • Тангенс с очень низкими потерями обеспечивает более высокую эффективность усилителя или антенны

  • Механически прочный; заменяет хрупкие ламинаты, которые не выдерживают обработки, ударов или высоких перегрузок

  • Высокая прочность на отрыв для надежных узких линий

  • Рассеивание тепла и управление

  • Улучшенная обработка и надежность

  • Большие размеры панелей для размещения нескольких плат

Производитель /марка:  Arlon Microwave Materials/TC600

Соответствие стандартам: IPC-4103/07

Справочная информация

  • Подходит для свинцовой / бессвинцовой пайки ;

  • Допустимые виды мехобработки –  фрезерование


Вернуться к разделу "Материалы для производства печатных плат"
