Изготовление трафаретов для SMT монтажа

Размеры:
X
мм
Закажите трафарет со скидкой
  • оформите заказ в Личном кабинете
  • прикрепите готовый проект
  • получите скидку на подготовку
Оформить заказ

Стандартное изготовление

1 рабочий день

(если трафарет не имеет дополнительных опций таких как: усиление, финишная полировка, многоуровневость, собственная рама)

Дополнительные опции увеличивают срок исполнения заказа на 1 рабочий день каждая.

Супер Экспресс

от 6 часов

срок считается начиная с момента запуска заказа

  • Трафареты на стандартной собственной раме (350х450 / 584 х 584 / 650 х 550 / 735 х 735 из профиля 30 х 40 мм) – 6 рабочих дней
  • Трафареты на нестандартной раме ( размеры и профиль отличные от стандартных) – 10 рабочих дней

Срок исполнения не включает день запуска заказа (исключение «Супер Экспресс») и рассчитывается до момента поступления готовой продукции на центральный склад в Москве.

Перейти к прайс-листу Как сделать заказ
Центр поддержки

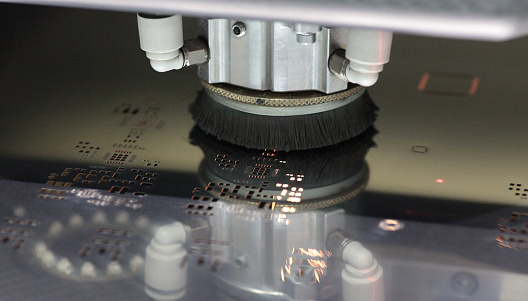

Технические параметры трафаретов из нержавеющей стали
Нержавеющая сталь имеет низкую степень растяжения, поэтому данный тип трафаретов не меняет своей формы и рисунок апертур, не деформируется на протяжении множества циклов использования.
Трафарет из нержавеющей стали
  • Специализированная холоднокатаная нержавеющая сталь японского и английского производства
  • Максимальный размер (мм): 600х730
  • Максимальный размер трафарета на раме: 1500 х 740 мм (рабочая область - 1250 х 560 мм)
  • Толщины материала (мм): 0.08, 0.10, 0.12, 0.13, 0.15, 0.18, 0.20
  • Минимальный подтвержденный размер апертуры: 0.05 мм
  • Минимальное разрешение резания - 0.5 мкм
  • Точность позиционирования режущей головы +/- 2 мкм
  • Детальные характеристики материала - в файле спецификации (PDF, 643 Кб)

Вебинар по трафаретам

На вебинаре для инженеров-разработчиков электроники рассмотрены типичные ошибки при подготовке проектов, базовые материалы и технологии для производства трафаретов, оценка качества трафарета. Отдельно дан обзор дополнительных опций и их применения: полировка, многоуровневые трафареты, трафареты на рамах, усиление края.

Автор вебинара: Андрей Максимов. Руководитель направления трафареты для SMT-монтажа

Перейти на YouTube канал

Дополнительные сервисы

Финишная электрополировка

  • стабильность нанесения пасты
  • монтаж элементов с мелким шагом
  • клеевые трафареты

Трафареты на собственной раме

  • наилучшее качество печати
  • повышенный ресурс использования
  • рамы в наличии

Многоуровневые трафареты

  • StepUp / StepDown
  • минимальные допуски
  • с любой стороны трафарета

Технология усиления   края трафарета NEW

  • снижение вероятности повреждения перфорации для трафаретов из тонких материалов
  • увеличение жесткости трафарета на скручивание

Резка нестандартных изделий

  • лазерная резка любой формы
  • точность исполнения
  • различные толщины материала в наличии

Система хранения трафаретов

  • шкафы двух размеров
  • zip-пакет в комплекте к трафарету
  • удобное хранение

Контроль качества
100% визуальный контроль на наличие явных дефектов
Проверка наличия/отсутствия апертур и их конфигурации
Отчет по результатам проверки прилагается к каждому трафарету

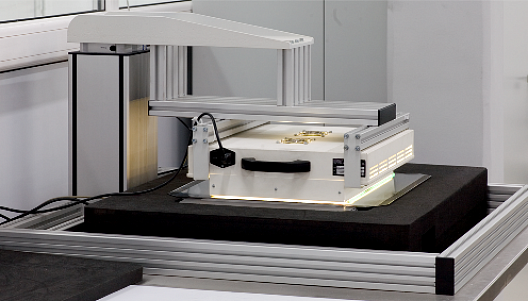

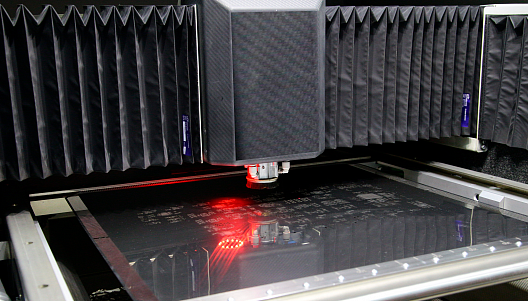

100% контроль на установке АОИ (Автоматическая Оптическая Инспекция)
Проверка на соответствие конструкторской документации

Материалы для пайки

Свинцовосодержащие паяльные пасты

не требуют отмывки, флюс не содержит галогенов, применяются для компонентов с малым шагом выводов

Водосмываемые паяльные пасты

высокотехнологичные пасты с водорастворимым флюсом, остатки которого легко удаляются горячей деионизованной водой

Бессвинцовые
паяльные пасты

содержат Pb-free сплавы (Sn/Ag/Cu; Sn/Bi), могут использоваться как в воздушной среде, так и среде азота

Припой в катушках
и брусках

трубчатый припой Alpha различных сечений с флюсом, не требующим отмывки, припой в брусках марки SoldECO®
