Использование P-CAD Export Lite

Свернуть все этапы

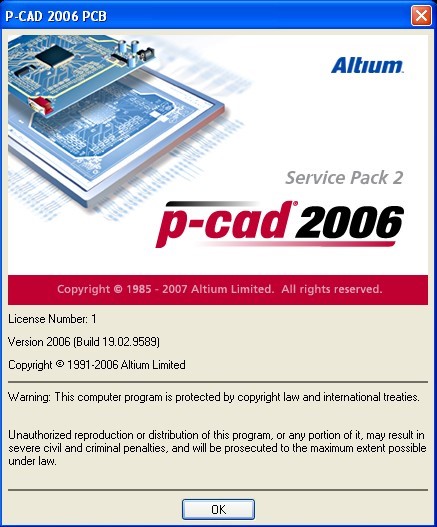

Программа P-CAD Export Lite тестировалась и гарантировано работает для следующих сборок P-CAD:

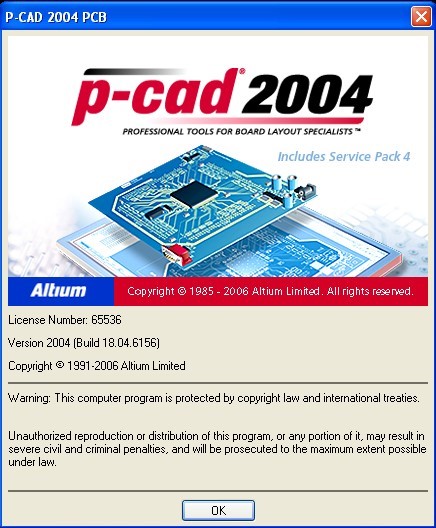

Рис. 1. Примеры совместимых с программой сборок P-CAD.jpg Рис. 2. Примеры совместимых с программой сборок P-CAD.jpg

Рис. 1 и 2. Примеры совместимых с программой сборок P-CAD

Программа не требует инсталляции. Для работы с ней необходимо запустить P-CADExportLite.exe. Запускать ее можно как самостоятельную программу (после открытия проекта в P-CAD), так и интегрировать в Ваш P-CAD, выделив в отдельную кнопку на панели САПР.

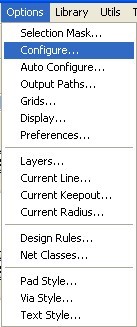

Для включения программы в меню P-CAD необходимо проделать следующие операции: в меню Utils-Customize дать название кнопке (Export) и указать путь к программе (D:\P-CADExportLite.exe).

После сохранения кнопка появится на панели.

Рис. 3. Интеграция программы в меню P-CAD.jpg
Рис. 4. Интеграция программы в меню P-CAD.jpg
Рис. 5. Интеграция программы в меню P-CAD.jpg

Рис. 3, 4, 5. Интеграция программы в меню P-CAD

Для настройки работы программы ее необходимо запустить без запуска P-CAD.

Рис. 6. Меню настройки программы P-CAD Export.jpg

Рис. 6. Меню настройки программы P-CAD Export

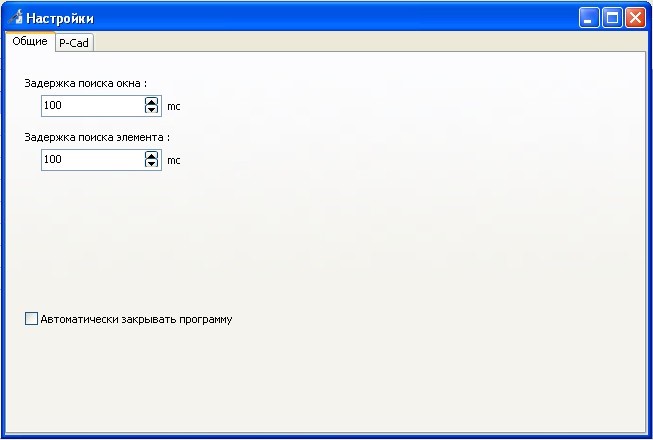

Рис. 7. Закладка Общие настройки.jpg

Рис. 7. Закладка «Общие настройки»

Задержка поиска окна и Задержка поиска элемента — это значения задержки для поиска создаваемых окон чем быстрее компьютер тем меньше значение можно установить и тем быстрее будет работать программа. Значение 100 подходит для самых медленных компьютеров.

Работа программы завершиться сразу после экспорта при установленной галочке «Автоматически закрывать программу».

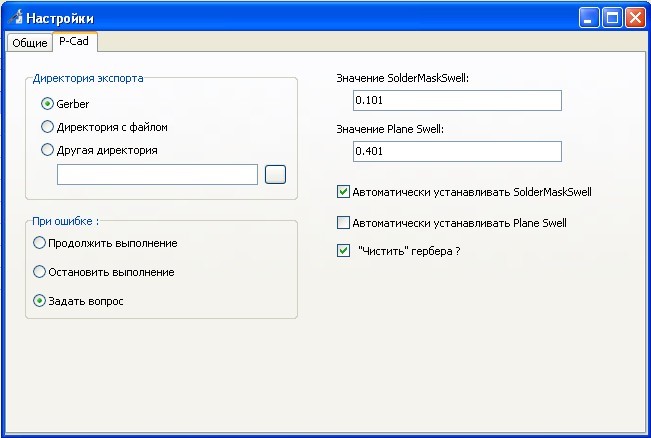

Рис. 8. Закладка Настройки P-CAD.jpg

Рис. 8. Закладка «Настройки P-CAD»

Директория экспорта — директория, в которую будут экспортированы все данные для изготовления печатных плат При выборе Gerber данные будут экспортироваться в директории Gerber0, Gerber1 и т. д., в зависимости от того сколько раз по тем или иным причинам Вы будете экспортировать проект из P-CAD.

При выборе Директория с файлом данные будут экспортироваться в директорию с проектом и при каждом экспорте будут перезаписываться.

При выборе Другая директория данные будут экспортироваться в назначенную Вами директорию и при каждом экспорте будут перезаписываться.

При ошибке — при экспорте могут возникнуть ошибки, связанные, например, с невозможностью в автоматическом режиме подобрать апертуру или экспортировать какой-то объект. Мы не рекомендуем менять стандартные настройки и при возникновении ошибки принять решение о допустимости экспорта или о внесении коррекции в процесс экспорта. И при успешном экспорте, и при ошибках на экран будут выводиться отчеты об экспорте Gerber-данных и программ сверления, по которым нетрудно понять о результате.

Значение SolderMaskSwell — это величина отступа окна в маске от контактной площадки.

Не стоит его увеличивать, но и уменьшать можно также с осторожностью, т.к. не все
производители смогут обеспечить отступ 50 мкм и менее.

Данное значение будет применено к:

  • простым площадкам (Pad-Simple);
  • комплексным площадкам (Pad-Complex), в которых отсутствует описание размеров окна вскрытия в масочных слоях;
  • переходным отверстиям (Via), если они вскрываются от маски.

Автоматически устанавливать SolderMaskSwell — при снятии этой галочки величина отступа окна от контактной площадки для:

  • простых площадок (Pad-Simple),
  • комплексных площадок (Pad-Complex), в которых отсутствует описание размеров окна вскрытия в масочных слоях,
  • переходных отверстий (Via), если они вскрываются от маски
будет выбрана в соответствии с глобальными настройками P-CAD.

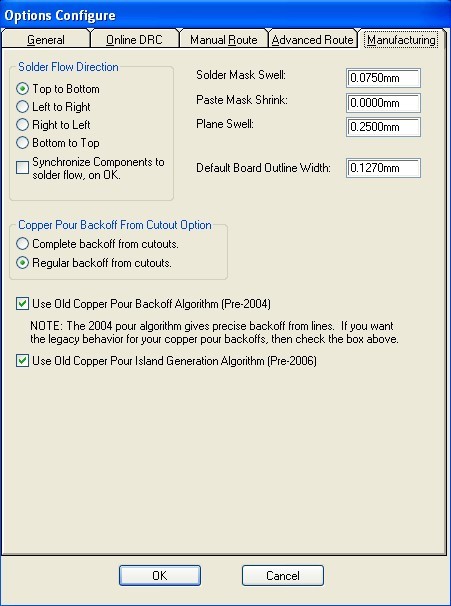

Рис. 9. Пример заданных настроек P-CAD.jpg

Рис. 10. Пример заданных настроек P-CAD.jpg

Рис. 9, 10. Пример заданных настроек P-CAD

Значение Plane Swell — это величина отступа отверстий от неподключенных цепей в негативных слоях (слои типа Plane). Если Вы знаете возможности производителя, Вы можете установить его.

Автоматически устанавливать Plane Swell — при установленной галочке, величина отступа будет применена к:

  • переходным отверстиям (Via),
  • комплексным площадкам (Pad-Complex), в которых установлена галочка Use Global Swell.

При снятии галочки Use Global Swell, P-CAD потребует описания параметров, а программа экспорта не будет вмешиваться в эти настройки.

Наша рекомендация — снять галочку — Автоматически устанавливать Plane Swell!

«Чистить» гербера — оптимизация Gerber-данных. Необязательный параметр (можно снять галочку), рассчитанный на организацию наших последующих процессов.

После закрытия всех окон программа автоматически сохранит все настройки.

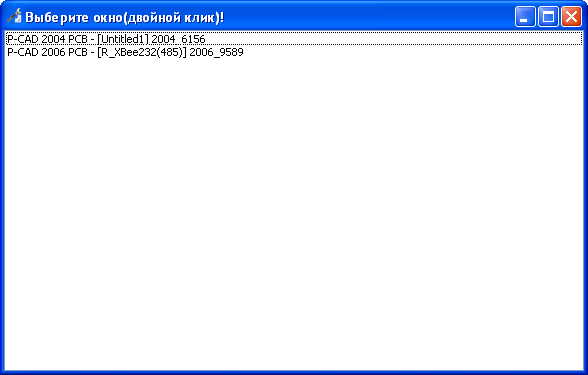

При запуске программы, если в системе обнаружено более одного запущенного P-CAD появится окно для выбора проекта, подлежащего экспорту:

Рис. 11. Окно выбора проекта, подлежащего экспорту.png

Рис. 11. Окно выбора проекта, подлежащего экспорту Основное окно программы выглядит следующим образом

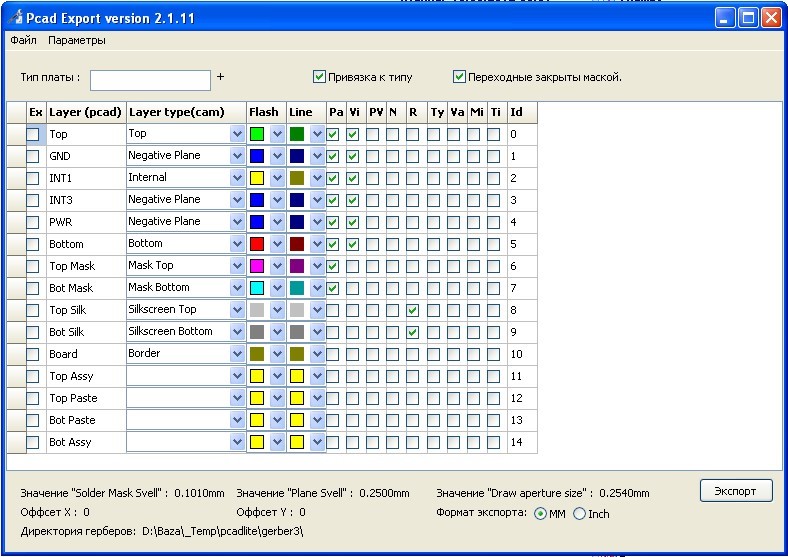

Рис. 12. Основное окно программы PCAD-Export.jpg

Рис. 12. Основное окно программы PCAD-Export

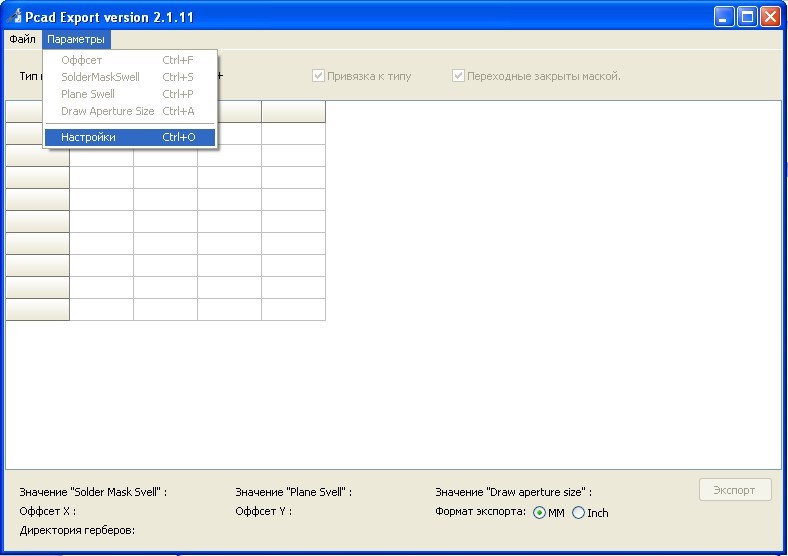

При закуске программы совместно с открытым проектом в P-CAD в меню Параметры становятся доступны дополнительные настройки.

Рис. 13. Меню Параметры.jpg

Рис.13. Меню «Параметры»

Оффсет — в случае, когда минимальная или максимальная координата проекта лежит за границами поля доступного для экспорта, при экспорте программы сверления возникнет ошибка:

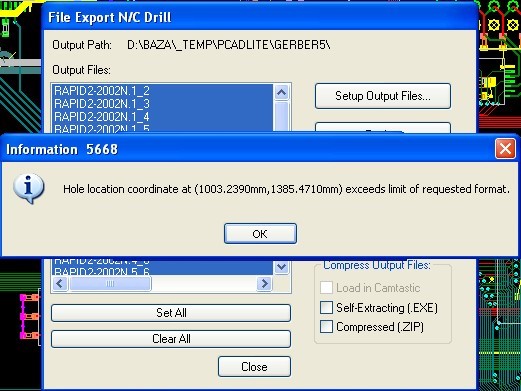

Рис. 14. Возможные причины возникновения ошибки при экспорте программы сверления.jpg

Рис. 15. Возможные причины возникновения ошибки при экспорте программы сверления.jpg

Рис. 14, 15. Возможные причины возникновения ошибки при экспорте программы сверления

Ее можно попытаться решить введением отрицательного смещения.

Рис. 16. Вариант устранения ошибки при экспорте программы сверления.jpg

Рис. 16. Вариант устранения ошибки при экспорте программы сверления

Однако это не всегда помогает и конечно лучше начинать разработку проекта ближе к координате 0:0.

SolderMaskSwell, Plane Swell — возможность изменить глобальные настройки программы для текущего проекта.

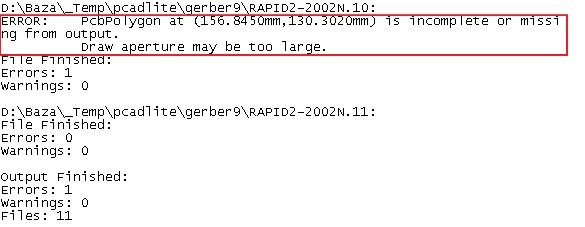

Draw Aperture Size — при возникновении ошибки экспорта Gerber-данных ее можно попытаться исключить уменьшением значения апертуры для заполнения полигонов со стандартного до 0,051 мм.

Рис. 17. Возникновении ошибки экспорта Gerber-данных и ее устранение.jpg

Рис. 18. Возникновении ошибки экспорта Gerber-данных и ее устранение.jpg

Рис. 19. Возникновении ошибки экспорта Gerber-данных и ее устранение.jpg

Рис. 17, 18, 19. Возникновении ошибки экспорта Gerber-данных и ее устранение

В крайнем случае — до 0,001 мм, т.к. при этом резко вырастет объем Gerber-файла и с ним будет трудно работать. В случае, если уменьшение до 0,051 мм не помогло, найдете указанный объект/ты (его координаты есть в файле ошибок – выделено красным).

Возможно, его можно поправить или отказаться от его наличия на плате, в случае если объект не важен Вы можете утвердительно ответить на вопрос о продолжении работы программы.

Настройки — возможность изменить глобальные настройки программы.

Привязка к типу — при установленной галочке Вы имеете возможность в поле Тип платы задать условным обозначением:

1-я цифра — количество проводящих слоев от 0 до 99. При этом программа не позволит ввести большее количество слоев, если они соответствующим образом не заданы в проекте.
2-я цифра — количество сторон для нанесения маски от 0 до 2. При выборе 1 автоматически выбирается MaskTop, для смены на MaskBottom установите галочку в поле Ex, с MaskTop она снимется.
3-я цифра — количество сторон маркировки от 0 до 2. Аналогично маске, при выборе 1 автоматически выбирается SilksreenTop, для смены на SilksreenBottom установите галочку в поле Ex, с SilksreenTop она снимется.

При снятии галочки Привязка к типу «набирать» слои можно непосредственным выбором левой кнопкой мыши.

Переходные закрыты маской — при необходимости открыть переходные отверстия от маски снимите галочку в поле Переходные закрыты маской или установите ее в столбце Vi для каждого слоя маски.

В основном меню приняты следующие сокращения:

Ex — слой включен/не включен в экспорт.

Layer (pcad) — название слоя в P-CAD.

Layer type (cam) — тип слоя. Программа автоматически определяет назначение слоев, менять их можно только в случае, если Вы абсолютно в этом уверены.

Flash и Line — цвет слоя, при последующем импорте в CAM350.

Pa — включены/не включены Pads в экспорт. Программа автоматически включает Pads в проводящие и масочные слои. Снимать установленную автоматически галочку можно только в случае, если Вы абсолютно в этом уверены.

Vi — включены/не включены Vias в экспорт. Программа автоматически включает Vias в проводящие и масочные слои. Снимать установленную автоматически галочку можно только в случае, если Вы абсолютно в этом уверены.

R — включены/не включены RefDes в экспорт данного слоя. Программа автоматически выбирает RefDes только для слоев SilkTop и SikBottom.
Обращаем внимание на то, что на готовую плату попадет только та информация об элементе, которая не скрыта в его свойствах и выполнена в соответствующем слое.
К примеру, Вы хотите включить в проводящий слой (Top) значения RefDes. Для этого установите галочку в поле «R» в строчке Top и если в компонентах позиционные обозначения выполнены в Top – эта информация будет включена в Gerber-файл слоя Top.

PV — Pad/Via Holes. Данный параметр использовать не нужно, его целесобразно применять при подготовке Gerber-данных проводящих слоев при ручном сверлении и рассверливании отверстий.

NH — No Mt Hole Cu. Включены/не включены площадки типа Mounting Hole в экспорт данного слоя. Выбирать данный параметр нужно с осторожностью, а лучше оставить принятие решения инженерам-технологам на производстве.

Ty — включены/не включены Type в экспорт данного слоя. При необходимости установите галочку.
Обращаем внимание на то, что на готовую плату попадет только та информация об элементе, которая не скрыта в его свойствах и выполнена в соответствующем слое.
К примеру, Вы хотите включить в проводящий слой (Top) значения Type. Для этого установите галочку в поле «Ty» в строчке Top и если в компонентах типы компонентов выполнены в Top — эта информация буде включена в Gerber-файл слоя Top.т

Va — включены/не включены Value в экспорт данного слоя. При необходимости установите галочку.
Обращаем внимание на то, что на готовую плату попадет только та информация об элементе, которая не скрыта в его свойствах и выполнена в соответствующем слое.
К примеру, Вы хотите включить в проводящий слой (Top) значения Value. Для этого установите галочку в поле «Ty» в строчке Top и если в компонентах номинальные значения компонентов выполнены в Top — эта информация буде включена в Gerber-файл слоя Top.

Mi — Mirror — зеркалить/не зеркалить экспортируемый слой. Выбирать данный параметр нужно с осторожностью, а лучше оставить принятие решения инженерам-технологам на производстве.

Ti — Titles — включение в соответствующий слой комментариев и т. п.

При необходимости включения в экспорт Gerber-данных дополнительных (пользовательских или стандартных) слоев, установите галочку напротив слоя в поле Ex, задайте его тип Layer type (cam) и установите необходимые галочки в других полях.

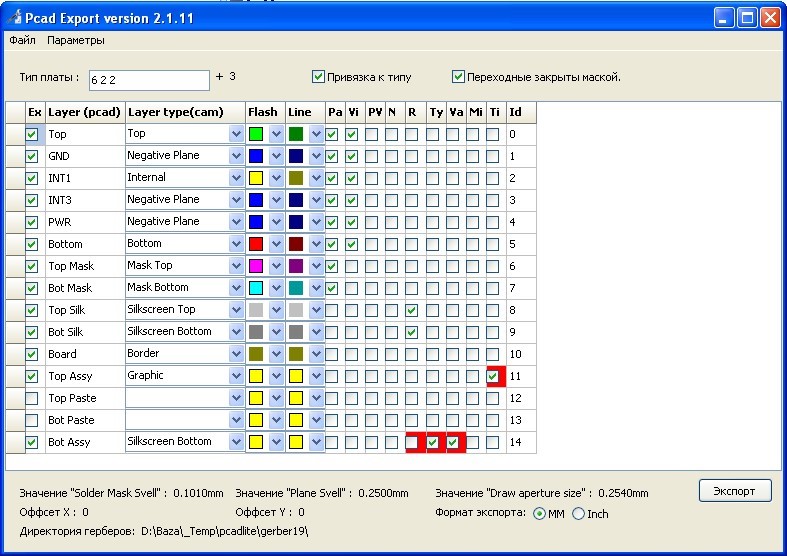

Рис. 20. Пример включения в экспорт Gerber-данных дополнительных слоев.jpg

Рис. 20. Пример включения в экспорт Gerber-данных дополнительных слоев

В приведенном примере слой BotAssy помечен как маркировка нижней стороны печатной платы, но мы сняли параметр R и установили Ty и Va. Сложившуюся ситуацию с 2-мя маркировками нижней стороны решат инженеры-технологи на производстве.

Порядок следования слоев (для многослойных печатных плат) можно изменить. Для этого захватите строчку левой кнопкой мыши за поле слева от колонки Ex и перетащите ее в необходимое место.

Теперь, после выбора всех необходимых слоев и их свойств осталось нажать Экспорт.

Обратите внимание, мы ничего не упомянули о конфигурировании экспорта сверления.

Это ни к чему, т. к. программа самостоятельно разберется с необходимым количеством программ сверления и порядком сверления.

Результатом работы программы будет набор Gerber-файлов:

*.GTL — верхний слой
*.G — позитивный внутренний слой
*.GP — негативный внутренний слой
*.GBL — нижний слой
*.GRB — графический слой
*.GTS — маска верхнего слоя
*.GBS — маска нижнего слоя

*.GTO — маркировка верхнего слоя
*.GBO — маркировка нижнего слоя
*.BRD — контур печатной платы
*.GM — временный слой
*.PPL — слой Positive Plane
*.RDTOP — слой RefDes Top
*.RDBOT — слой RefDes Bottom
*.INS — слой Insulator
*.GTP — слой Paste Top
*.GBP — слой Paste Bottom
*.TXT — слой NC Data

Если в проекте присутствует несколько слоёв одного типа, то к ним будет добавлена цифра, например:

*.G1 — первый слой
*.G2 — второй слой

Также сохраняются отчеты об ошибках при экспорте.

Все эти файлы необходимо в архивированном виде отправить на производство.
