Инструкции по экспорту Gerber-данных

Экспорт из CadSoft Eagle

Перед началом работы нам нужно открыть уже готовый чертёж печатной платы.

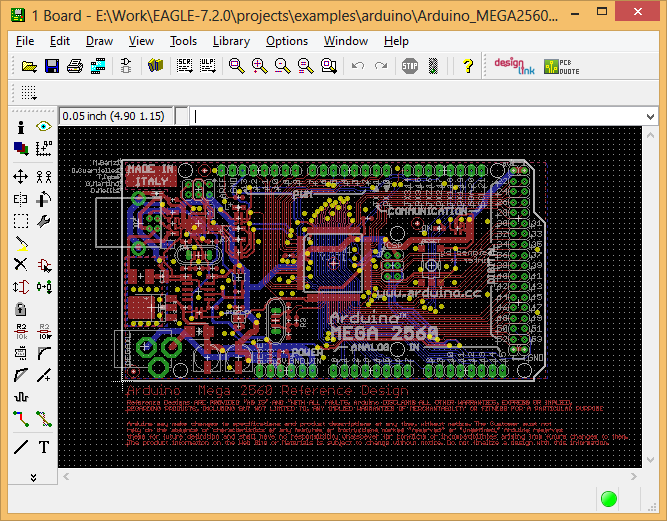

Рис.1. Чертёж печатной платы.png

Рис. 1. Чертёж печатной платы

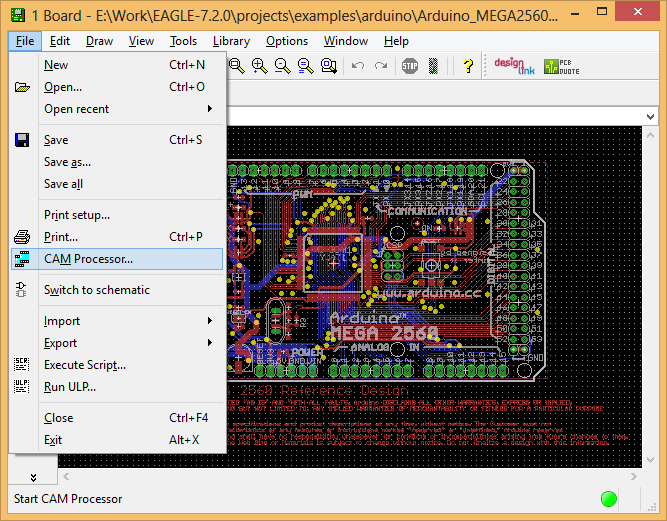

Выбираем в меню File -> CAM Processor…

Рис.2. CAM Processor.png

Рис. 2. CAM Processor

Открывшееся окно CAM Обработчика нужно настроить.

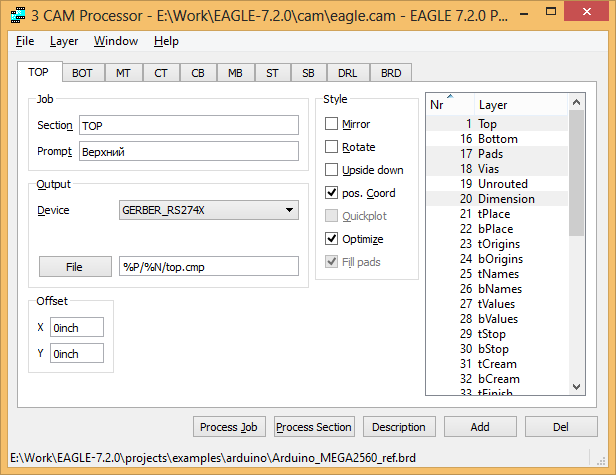

Рис.3. Настройка окна CAM Обработчика.png

Рис.3. Настройка окна CAM Обработчика

Нужно создать по задаче для каждого «слоя» гербера. В данном примере описан минимум для общего случая. В качестве имени файла указываем «скрипт» %P/%N/file.name, где %P заменится на полный путь с расположением файла чертежа, а %N на имя самого чертежа без расширения. Таким образом, надо заранее подготовить папку с таким же именем как файл чертежа. Это удобно, т. к. на выходе после работы CAM Обработчика мы получим набор из нескольких файлов, и они будут уже в отдельной папке.

Итак, какие же надо создать задачи:

Название задачи Имя файла Устройство Слои
TOP top.cmp GERBER_RS274X Top + Pads + Vias + Dimension
BOT bot.cmp GERBER_RS274X Bottom + Pads + Vias + Dimension
MT mt.stc GERBER_RS274X tStop
MB mb.sts GERBER_RS274X bStop
CT ct.gbc GERBER_RS274X tCream
BT bt.gbc GERBER_RS274X bCream
ST st.plc GERBER_RS274X tPlace + tNames [+ tValues] 1
BT bt.pls GERBER_RS274X btPlace +btNames [+ bValues] 1
DRL drl.drd EXCELLON Drills + Holes
BRD brd.gbr GERBER_RS274X Dimension + Holes

1. tValues и bValues если вы хотите распечатать номиналы деталей

Опция pos. Coords исключает отрицательную координату в чертеже и смещает все координаты на самый крайний элемент от угла габарита чертежа.

Теперь необходимо нажать на кнопку Process Job тем самым запустив процесс создания Gerber файлов.

Рис.4. Создание Gerber файла.png

Рис.4. Создание Gerber файла

Собственно всё.
