Инструкции по экспорту Gerber-данных

Экспорт из PCAD2000

Свернуть все этапы

Входим в меню экспорта Gerber-файлов: "File- Export-Gerber" (рис.1).

Для конфигурирования экспорта Gerber-файлов входим в "Setup Output Files..." (рис.2).

В открывшемся окне (рис.3) необходи­мо задать конфигурацию Gerber-файлов. Каждый слой печатной платы — это отдельный Gerber-файл. Каждому Gerber-файлу необходимо задать расши­рение (File Extension). Оно может быть произволь­ным, но в сопроводительном описании к заказу укажите назначение каждого файла. Поля X Offset и Y Offset можно оставлять нулевыми. Но если коор­динаты начала топологического рисунка ПП пре­вышают 1000 мм, необходимо ввести отрицатель­ные значения, чтобы в Gerber-файлах сместить ле­вый нижний угол платы ближе к координате (0; 0).

В правом нижнем углу необходимо задать путь для экспорта Gerber-файлов. Поставьте галочку на параметр "View log file upon completion", тогда на экране отобразится файл отчета о завершении про­цесса экспорта.

Для простоты в дальнейшем будем говорить “файл” вместо Gerber-файл и “слой” вместо слой печатной платы.

Рис.1. Вход в меню экспорта Gerber-файлов

Рис.1. Вход в меню экспорта Gerber-файлов

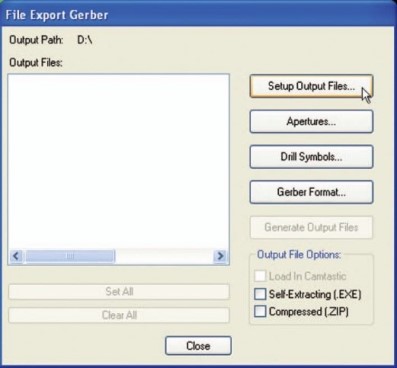

Рис.2. Окно экспорта Gerber-файлов

Рис.2. Окно экспорта Gerber-файлов. Переход к окну конфигурации Gerber-файлов

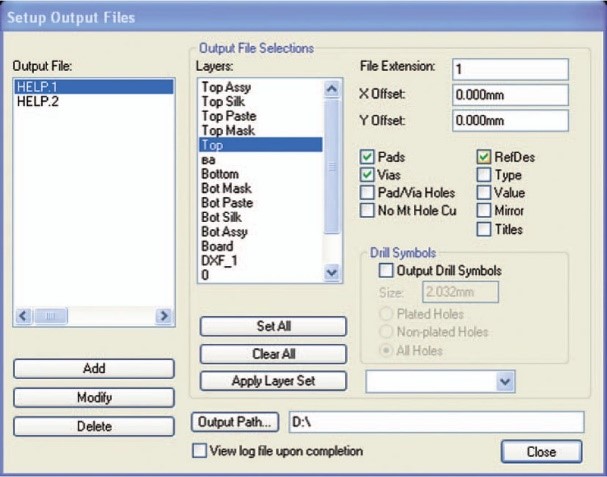

Рис.3. Вариант формирования проводящих слоев.jpg

Рис.3. Вариант формирования проводящих слоев


Для формирования металлических (проводящих) слоев выбираем соответствующий слой в проекте (Top, Bottom и внутренние слои, если они есть) и галочками в правой части меню задаем комбина­цию следующих параметров (см. рис.3):

  • Pads, Vias — отмечаем всегда;
  • Pad/Via Holes и Mt Hole Cu — отмечать не нужно, их целесообразно применять при ручном свер­лении и рассверливании отверстий;
  • RefDes, Type, Value — отмечайте, если нужно, чтобы на печатной плате было сформировано позиционное обозначение, тип и/или номинал элемента. Обращаем внимание — в топологи­ческий рисунок попадет только та информация об элементе, которая не скрыта в его свойствах и выполнена в соответствующих металлических слоях. Не стоит забывать, что требования к тек­сту, помещенному в металлические слои, анало­гичны требованиям к топологии, т.е. минималь­ный проводник (линия текста) и зазор должны выдерживаться в соответствии с возможностями производства — иными словами, мелкий текст, отлично видимый на экране, может не разли­чаться на ПП;
  • Mirror — отмечать не нужно, т.е. вся плата в ито­ге будет сформирована «на просвет». Технологи на производстве при необходимости самостоя­тельно сформируют зеркальные изображения;
  • Titles — выбирать не нужно.

Закладка «Output Drill Simbols» служит для фор­мирования графических карт сверления металлизи­рованных и неметаллизированных отверстий. Фор­мировать эти карты не нужно, так как операции сверления на современных производствах выпол­няются на станках ЧПУ с контролем диаметра от­верстия.

После конфигурирования каждого слоя нажми­те кнопку «Add», чтобы добавить слой в список для экспорта. Если необходимо внести изменения в ка­кой-то из слоев, выберите его, измените конфи­гурацию и нажмите «Modify». Для удаления слоя из списка для экспорта выберите его и нажмите «Delete».

Для формирования слоев маски поступаем ана­логично формированию металлических слоев. Вы­бираем соответствующий слой в проекте (TopMask, BottomMask и/или слой, заданный пользователем) и галочками в правой части меню задаем комбина­цию следующих параметров (рис.4):

  • Pads — отмечаем всегда;
  • Vias — отмечаем, если требуется открыть пере­ходные отверстия от маски и покрыть финиш­ным покрытием вместе с Pads (припоем и т.п.);
  • Pad/Via Holes и Mt Hole Cu — отмечать не нуж­но;
  • RefDes, Type, Value — отмечаем, если нужно отобразить на ПП сведения об элементе вскры­тием маски. Не забывайте, что разрешение мас­ки — 0,15 мм, т.е. минимальный проводник (ли­ния текста) и зазор должны быть не менее 0,15 мм. Обратите внимание — если надписи на­ходятся над металлическими полигонами, ка­чество нанесения на них финишных покрытий (внешний вид надписи) не стандартизовано и производителем не гарантируется;
  • Mirror и Titles — отмечать не нужно.

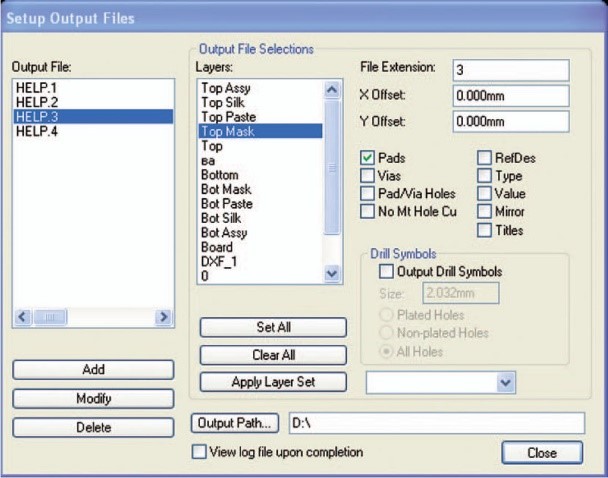

Рис.4. Вариант формирования слоев маски.jpg

Рис.4. Вариант формирования слоев маски

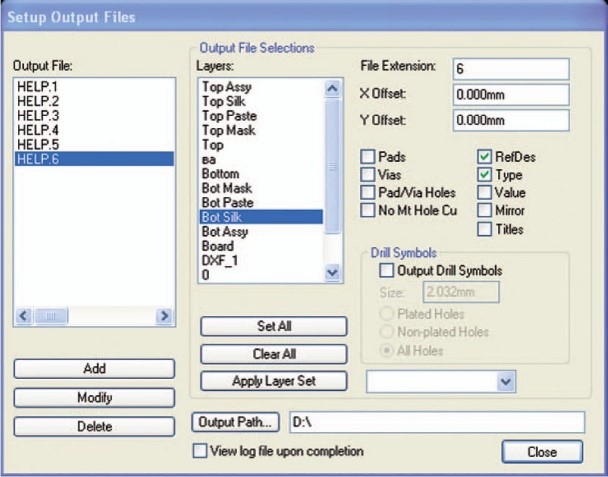

Рис.5. Вариант формирования слоев маркировки краской.jpg

Рис.5. Вариант формирования слоев маркировки краской

Для формирования слоев маркировки крас­кой выбираем соответствующий слой (TopSilk, BottomSilk и/или пользовательский слой) и задаем комбинацию следующих параметров (рис.5):

  • Pads — отмечать не нужно: трудно себе предста­вить случай, когда контактные площадки требу­ется закрыть краской;
  • Vias — выбирать не нужно, хотя можно предста­вить случай, когда переходные площадки требу­ется закрыть краской поверх маски;
  • Pad/Via Holes и Mt Hole Cu — выбирать не нуж­но;
  • RefDes, Type, Value — выбирайте, если вам нуж­но, чтобы на печатной плате краской была сфор­мирована информация об элементе. Не забы­вайте, что разрешение маркировки — 0,15 мм. Если не выбран ни один из этих параметров, в слои маркировки попадут только изображения элементов (если изображение есть в библио­теке элемента), текст в изображении элемента (если есть) и текст, введенный в проект коман­дой Place Text;
  • Mirror и Titles — отмечать не нужно.

Для формирования слоя контура печатной платы и различных окон в ней выбираем соответствующий слой в проекте (Board и/или пользовательский слой).

Закрыв окно конфигурации слоев, входим в меню формирования списка апертур (рис.6):

  • параметр "Pas/Via Holes" — использовать не нуж­но, его целесообразно применять при ручном сверлении и рассверливании отверстий;
  • параметр "Clear current apertures" — обнуляет список апертур перед новым автоматическим формированием, его лучше отметить;
  • параметр "Draw Rotated or Offset Pad/Vias" — преобразует повернутые не под прямыми углами площадки и нестандартные элементы топологического рисунка в векторные полигоны, поддерживаемые форматом Gerber. Для PCAD ранних (до 2004 г.) версий галочку лучше установить, для PCAD-2004 и старше она не нужна;
  • параметр "Draw Polygon Pad/Vias" — необходимо отметить, если в проекте есть сложные (слож­нее круга или прямоугольника) контактные пло­щадки — звездочки, стрелки и т.п.

Как правило, достаточно автоматического формирования списка апертур нажатием кнопки "Auto".

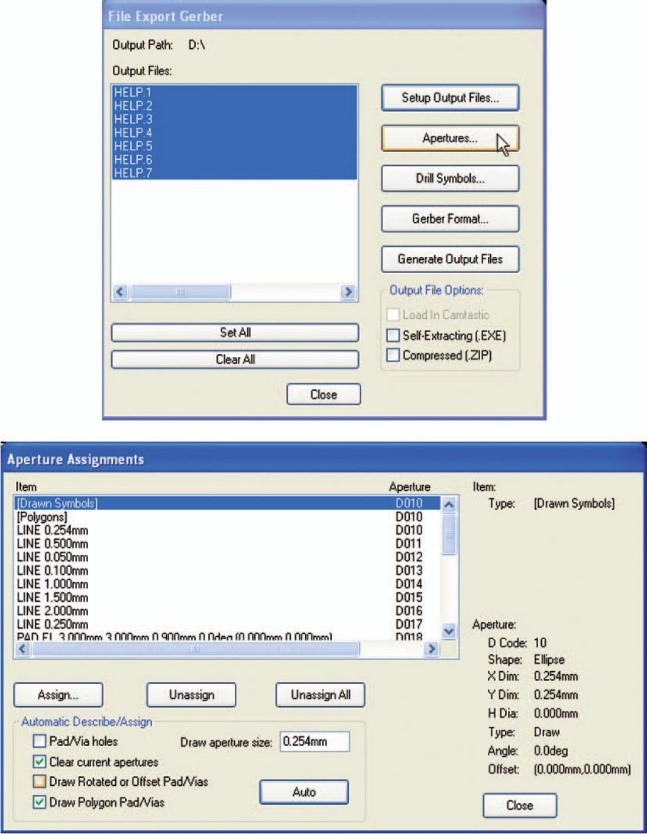

Рис.6. Формирование списка апертур.jpg

Рис.6. Формирование списка апертур

Закрыв окно формирования апертурного списка, переходим в меню "Gerber Format" (рис.7). Здесь необходимо поставить галочку в поле "RS-274X..." и не трогать "Output Units" и "Numeric Format", так как в проектах, как правило, используются и мил­лиметровые, и дюймовые компоненты. Меню "Drill Symbols" необходимо для формирования графичес­ких карт сверления, его мы не используем.

Завершаем формирование Gerber-файлов нажа­тием "Generate Output Files" (рис.8).

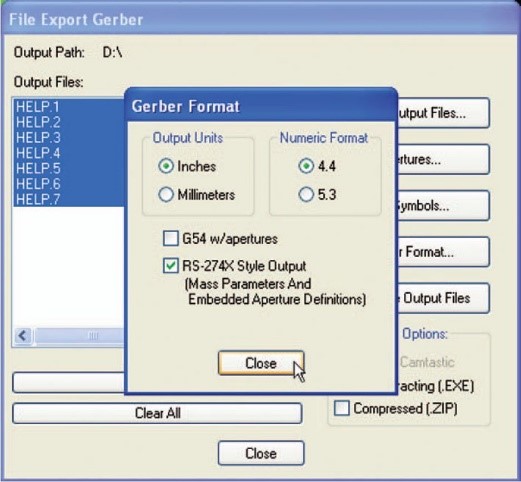

Рис.7. Меню Gerber Format.jpg

Рис.7. Меню "Gerber Format"

Рис.8. Завершение формирования Gerber-файлов.jpg

Рис.8. Завершение формирования Gerber-файлов

Признаком безошибочности информации слу­жит соответствующее сообщение и пустой Log-файл. Наиболее распространенная ошибка — слиш­ком большая апертура для рисования полигонов "ERROR: PcbPolygon at (40.775 mm, 47.300 mm) is incomplete or missing from output". В таком случае величину апертуры рисования полигона следует за­дать вручную. Для этого из уже сформированного списка апертур (рис.9) удаляем апертуру рисования полигона (в приведенном примере — D010), нажав клавишу "Unassign".

Затем входим в меню ручно­го ввода апертур, нажав "Assign". В открывшемся окне (рис.10) выберите очередной D-Code (в при­веденном примере — D050), задайте размер 0,051мм (мм прописывать обязательно!) и нажмите клавишу "Add". Если ошибка возникает вновь, эту величину можно уменьшить и до 0,001мм. Но не задавайте такое значение сразу, так как объем Gerber-файлов при этом значительно возрастает.

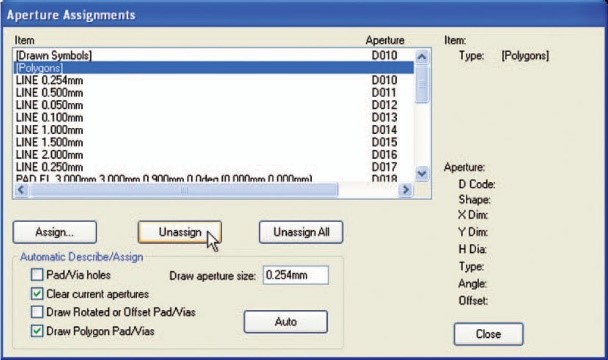

Рис.9. Сформированный список апертур.jpg

Рис.9. Сформированный список апертур

Рис.10. Меню ручного ввода апертур.jpg

Рис.10. Меню ручного ввода апертур

Для формирования файла сверления выбираем меню "File-Export-N/C Drill" и входим в "Setup Output Files." (рис. 11). Если проект описывает многослойные ПП с межслойными переходами, файлов сверления может быть несколько.

Далее выполняем действия, аналогичные опи­санным в разделе о конфигурировании Gerber- файлов. Каждому файлу задаем расширение, при­водим в соответствие поля X Offset и Y Offset, отме­чаем параметр "View log file upon completion".

Для сквозного сверления нажимаем кнопку "Set All", в поле и "Apply Layer Set” выбираем “All Layers” (рис.12). Создавать два файла сверления — для от­верстий с металлизацией и без металлизации — не нужно. Это разделение выполнят технологи при дальнейшей обработке файлов. Поэтому ставим флажок в поле "All Holes". Если все же необходимо разнести по разным программам металлизирован­ные и неметаллизированные отверстия, то конфи­гурируем два файла.

Для конфигурирования файлов межслойного сверления нужно указать, с какого на какой слой выполняется сверление. Для этого, удерживая кла­вишу Ctrl, отмечаем курсором нужные слои.

После конфигурирования каждого файла не за­бывайте нажимать кнопку "Add", чтобы добавить файл в список для экспорта! Для модификации или удаления файлов пользуйтесь кнопками "Modify" и "Delete".

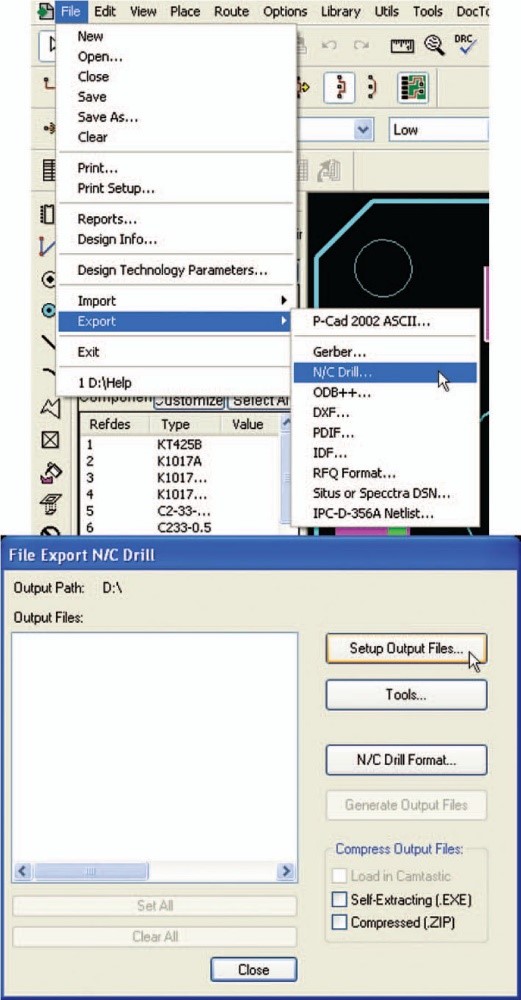

Рис.11. Вход в меню конфигурирования файлов сверления.jpg

Рис.11. Вход в меню конфигурирования файлов сверления

Далее для каждого файла необходимо задать список инструментов, нажав кнопку “Tools” и вы­звав меню "Tool Assignments" (рис.13). В этом меню, если точность диаметров отверстий не превыша­ет один знак после запятой, список инструментов можно формировать, нажав "Auto". В противном случае лучше сформировать его вручную, нажимая "Assign" для каждого отверстия. Подчеркнем, что при создании Pads и формировании программ сверления лучше оперировать конечным диаметром от­верстия, независимо от того, будет оно металлизи­рованным или нет.

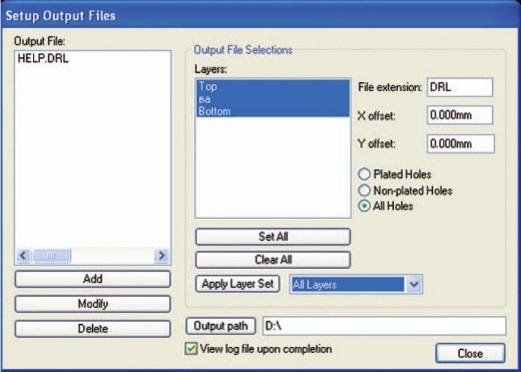

Рис.12. Конфигурирование файла сквозного сверления. Один из слоев пользовательский.jpg

Рис.12. Конфигурирование файла сквозного сверления. Один из слоев пользовательский

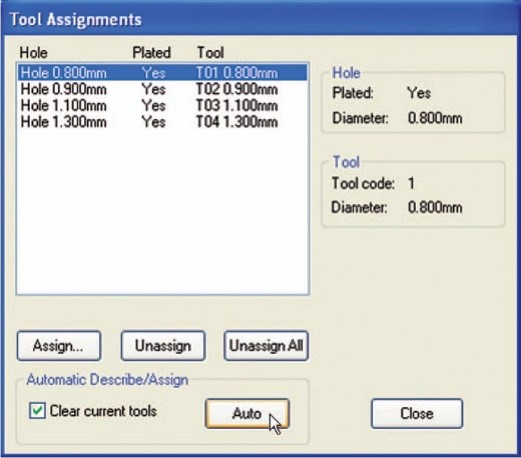

Рис.13. Меню назначения инструментов.jpg

Рис.13. Меню назначения инструментов

Нам осталось задать формат данных в файле сверления. Для этого вызываем меню "N/C Drill Format" и в открывшемся окне (рис.14) отмечаем:

"Output Units" — все равно, миллиметры или дюймы;

"Output Code Type" — рекомендуем установить в "ASCII None", это лучше воспринимается CAM-системами при дальнейшем импорте;

"Zero Suppression" — установите "None".

Завершаем формирование файлов сверления, нажав "Generate Output Files" (рис.15). Признаком безошибочной информации служит соответствую­щее сообщение и Log-файл.

Рис.14. Меню формата данных в файле сверления.jpg

Рис.14. Меню формата данных в файле сверления

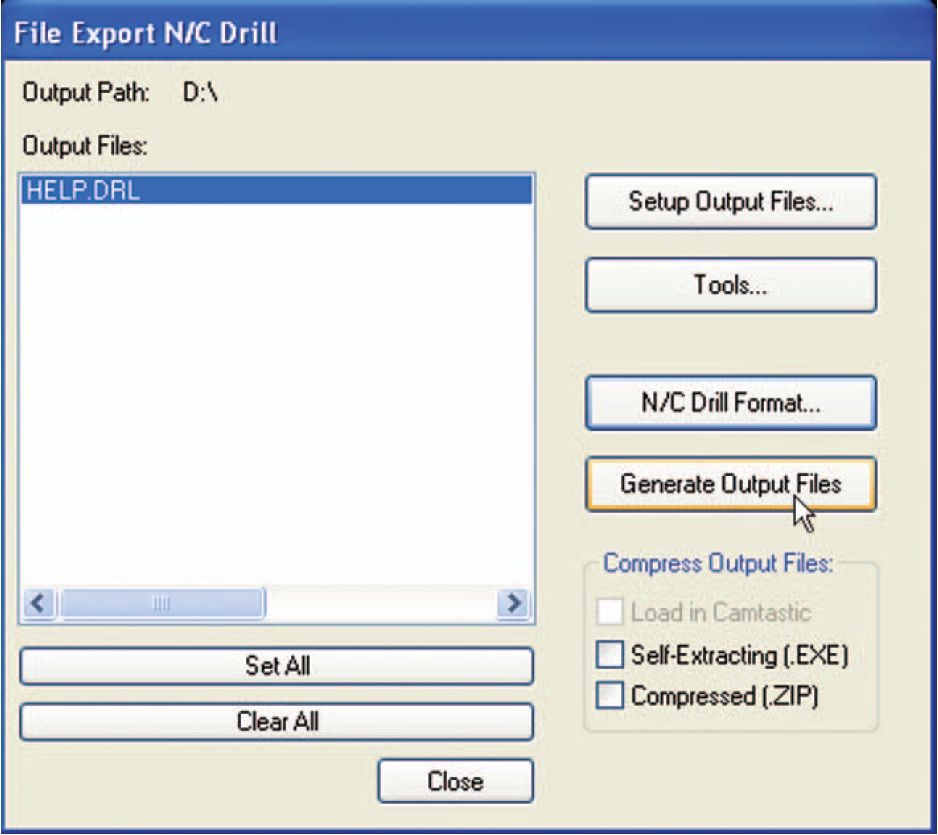

Рис.15. Завершение формирования файлов сверления.jpg

Рис.15. Завершение формирования файлов сверления
