Инструкции по экспорту Gerber-данных

Экспорт из DipTrace

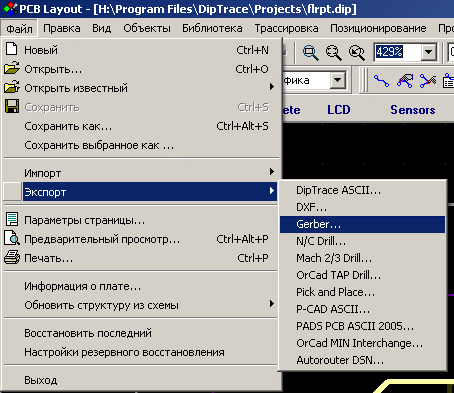

Для входа в меню экспорта Gerber-файлов выбираем «Файл-Экспорт-Gerber…»

Рис.1. Экспорт Gerber файла.png

Рис. 1. Экспорт Gerber файла

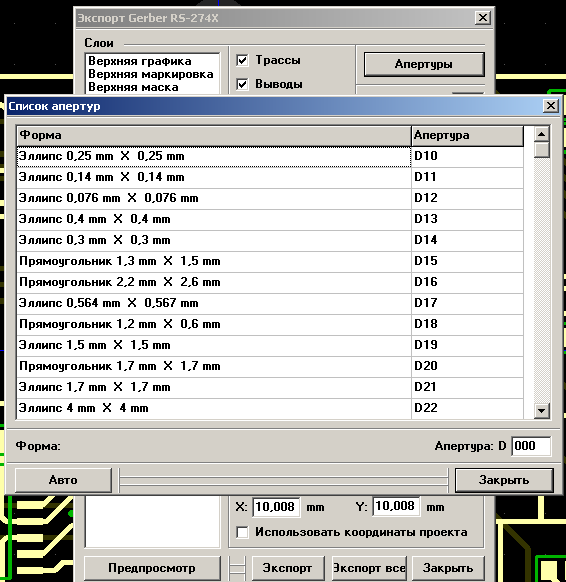

Формируем апертурный лист («Апертуры») нажатием «Авто».

Рис.2. Апертурный лист.png

Рис. 2. Апертурный лист

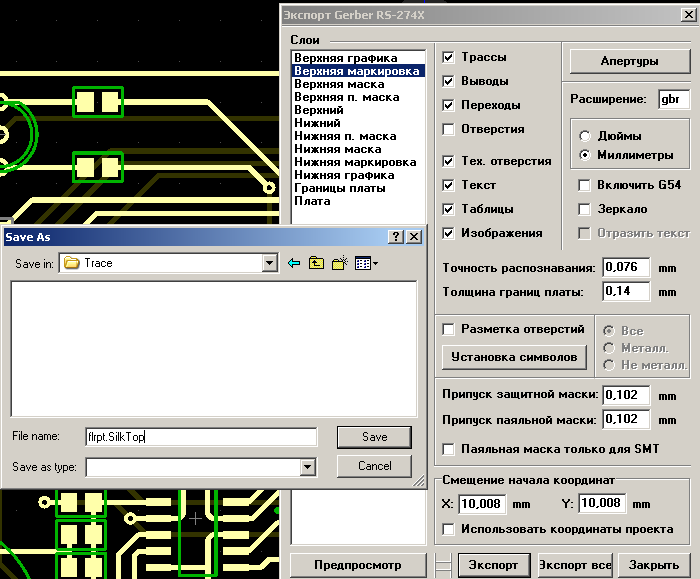

Экспортируем слой маркировки краской (в примере на верхней стороне платы):

Рис.3. Экспорт слоя маркировки.png

Рис. 3. Экспорт слоя маркировки

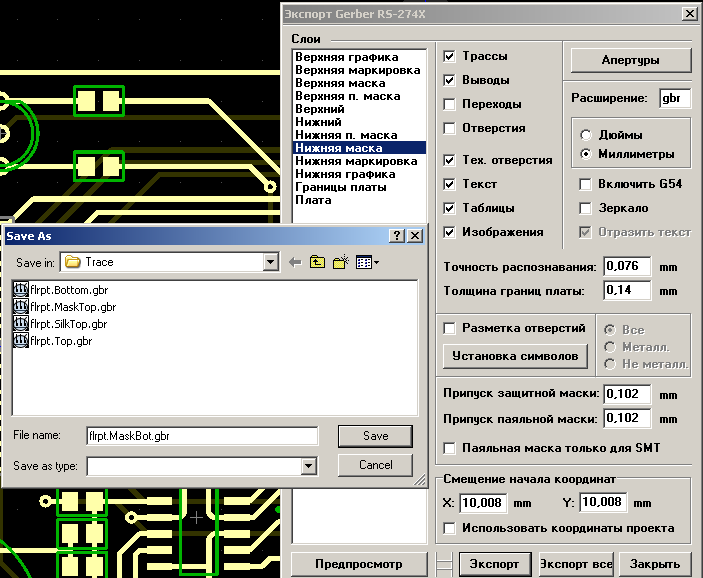

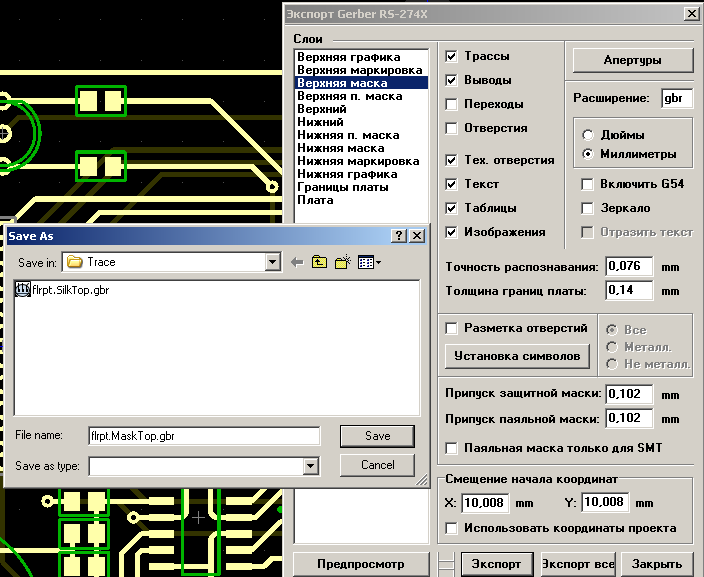

Экспортируем слои маски:

Рис.4. Экспорт слоев маски.png

Рис.5. Экспорт слоев маски.png

Рис. 4 и 5. Экспорт слоев маски

Для нижнего слоя галочка «Зеркало» должна быть снята.

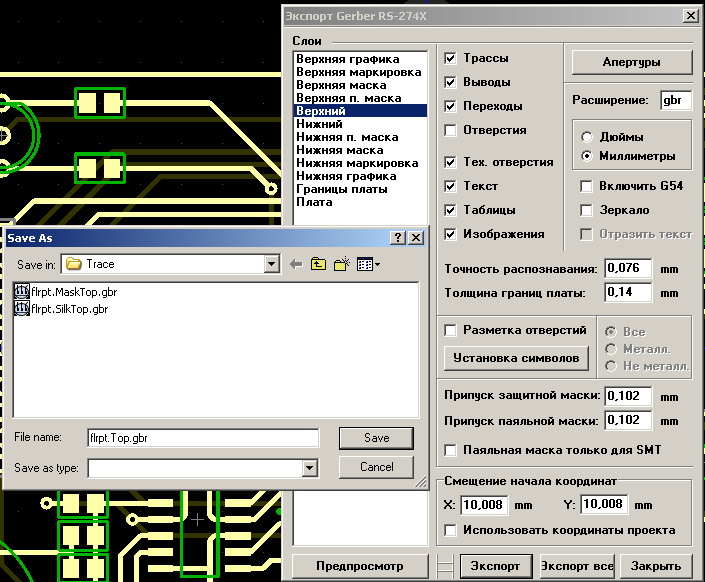

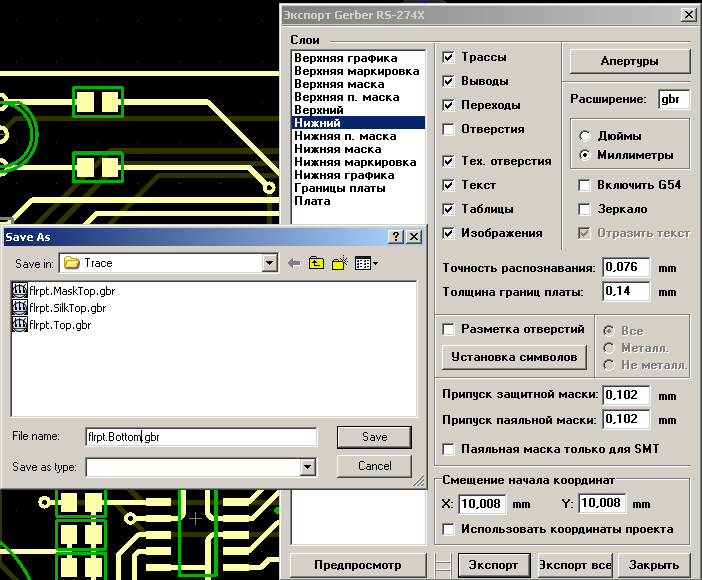

Экспортируем слои топологии:

Рис.6. Экспорт слоев топологии.png

Рис.7. Экспорт слоев топологии.png

Рис. 6 и 7. Экспорт слоев топологии

Для нижнего слоя галочка «Зеркало» должна быть снята.

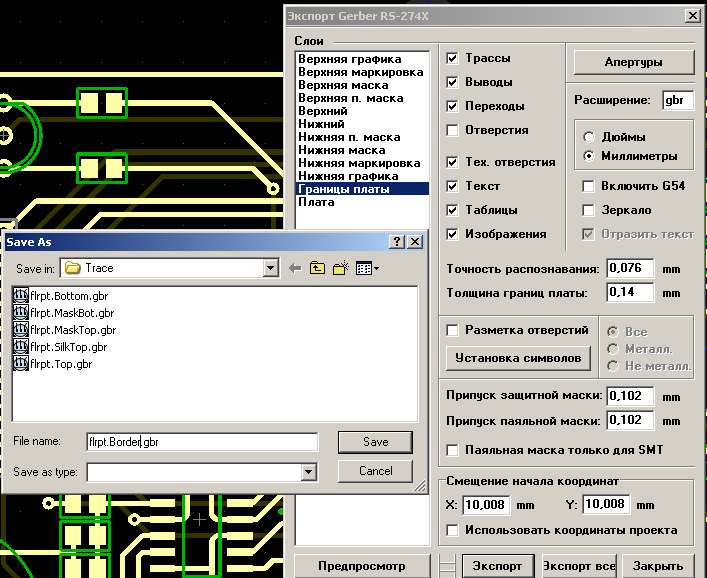

Экспортируем границы платы:

Рис.8. Экспорт границы платы.png

Рис. 8. Экспорт границы платы

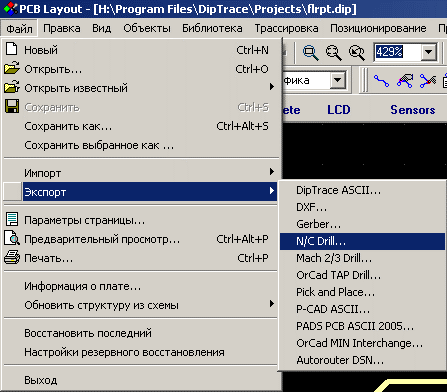

Для входа в меню экспорта программы сверления выбираем «Файл-Экспорт-NC/Drill…».

Рис.9. Меню экспорта программы сверления.png

Рис. 9. Меню экспорта программы сверления

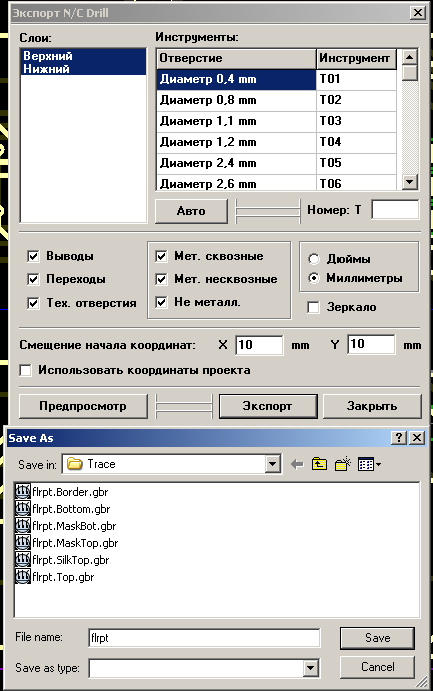

В поле «Слои» выбираем с какого на какой слой формируем программу сверления и нажатием кнопки «Авто» под списком инструментов заполняем таблицу инструментов.

Рис.10. Формирование программы сверления.png

Рис. 10. Формирование программы сверления

Таким образом, сформированы файлы для изготовления двусторонней печатной платы с маской с двух сторон и маркировкой элементов на верхней стороне.
