Экспорт из KiCad

Свернуть все этапы

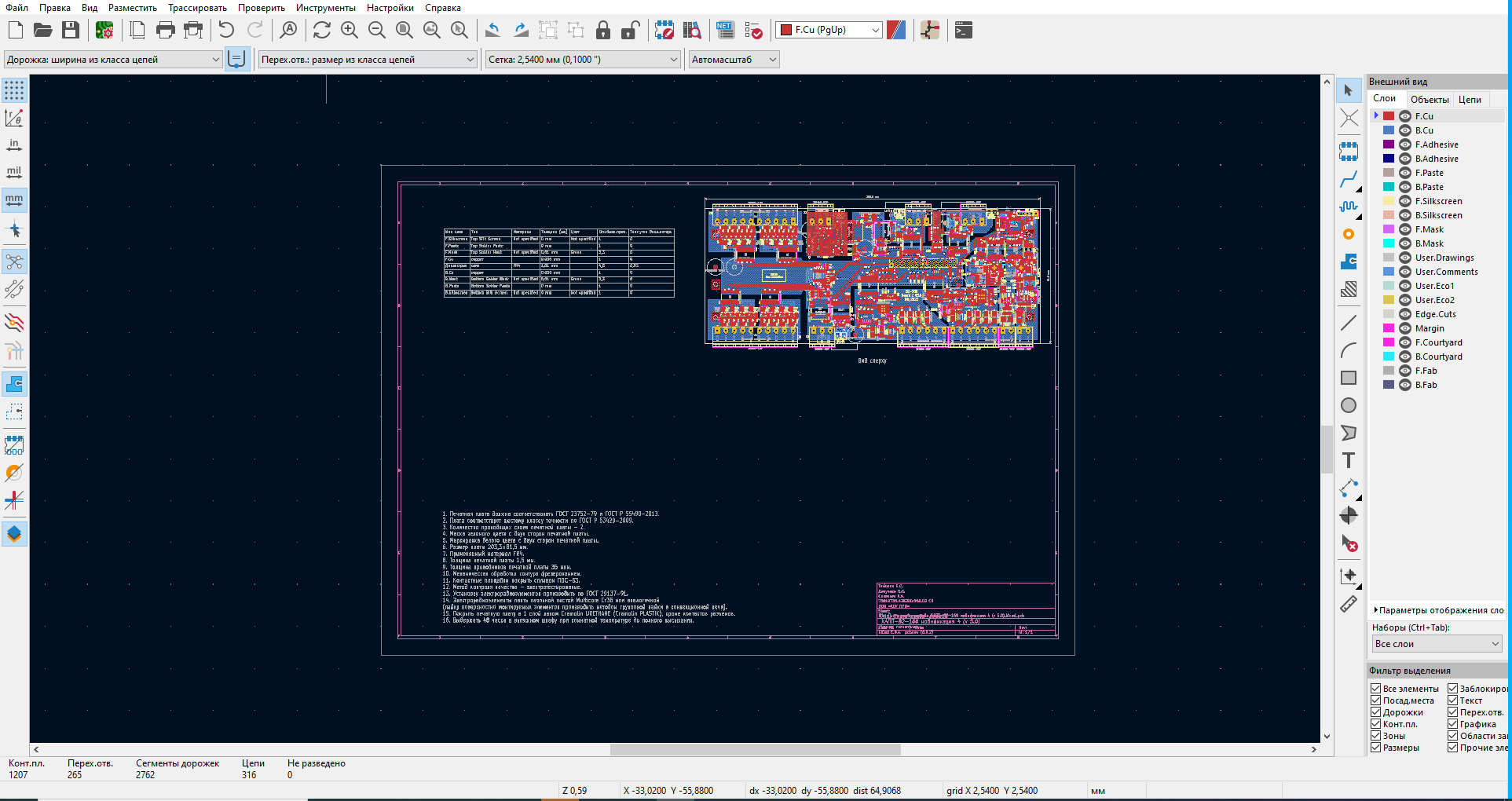

После открытия проекта (KiCad project pro. file), нажимаем дважды на kicad_pcb или на кнопку “PCBNew” для того, чтобы открыть редактор (рис. 1).

Рис. 1. Открытие Kicad-файла

Рис. 1. Открытие KiCad-файла

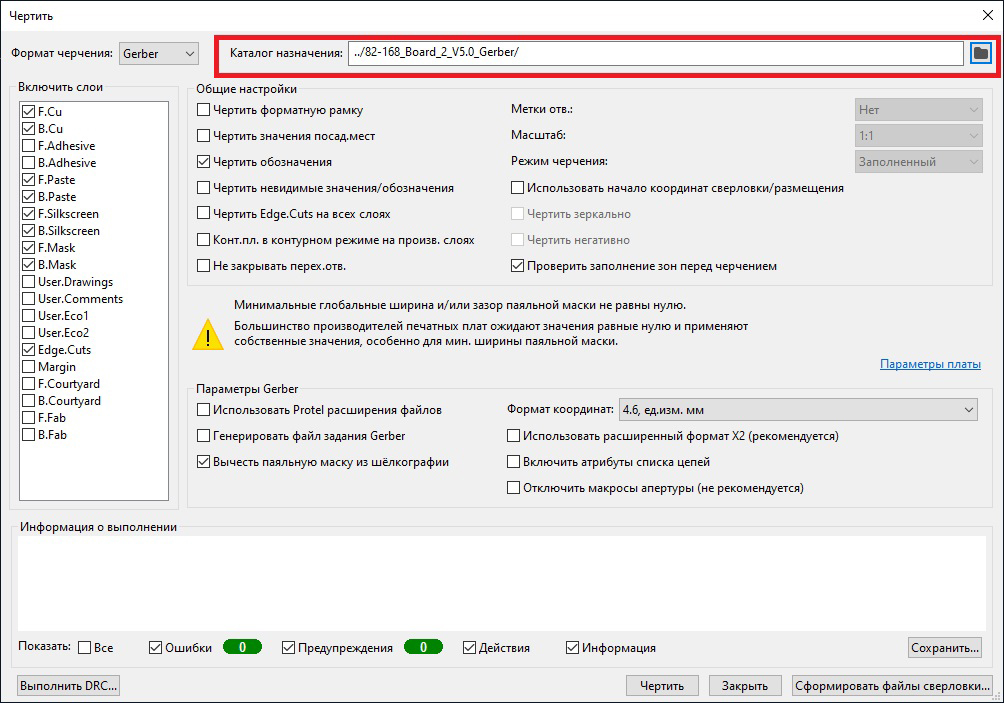

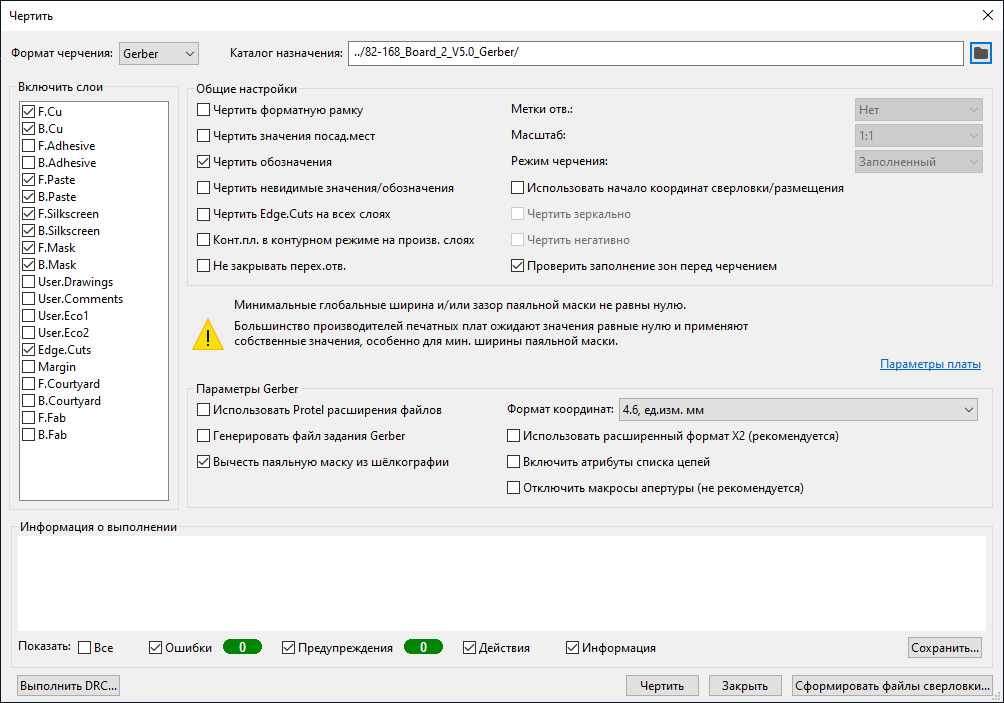

Нажимаем на меню “File”, далее - “Plot” и выбираем слои, необходимые для экспорта, после чего нажимаем на кнопку “Plot” для того, чтобы сгенерировать слои. (рис. 2)

Рис. 2. Генерация слоев

Рис. 2. Генерация слоев

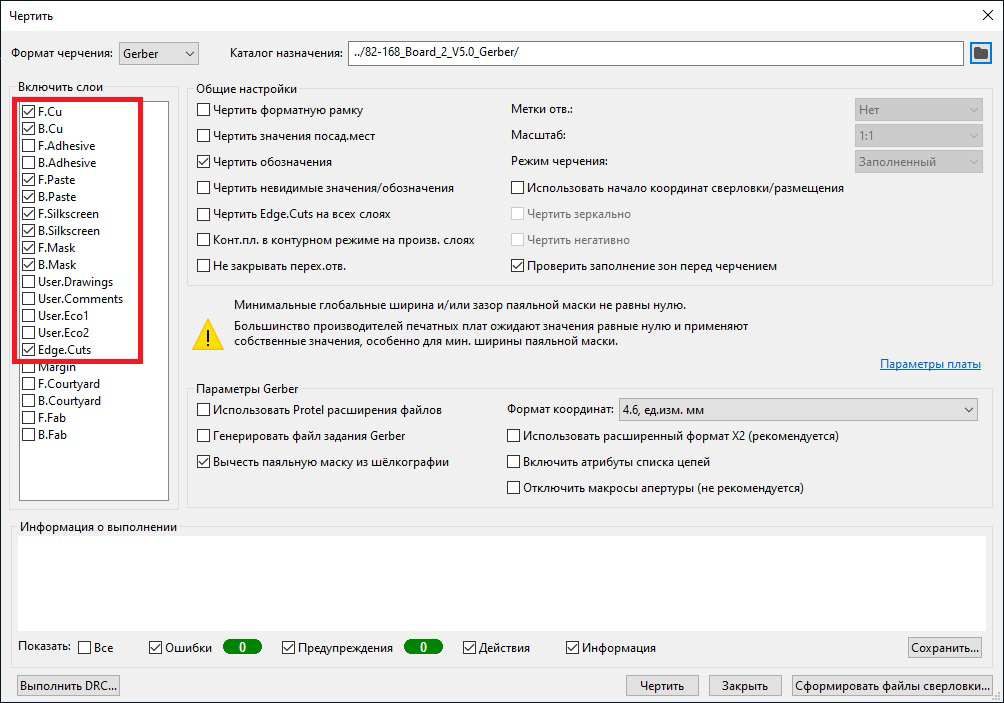

На примере двухслойной печатной платы вариант формирования необходимых проводящих слоев (рис. 3):

Верхний слой: pcbname.GTL

Нижний слой: pcbname.GBL

Паяльная маска верхнего слоя: pcbname.GBS

Паяльная маска нижнего слоя: pcbname.GTO

Маркировка на верхней стороне платы:   pcbname.GTO

Маркировка на нижней стороне платы:  pcbname.GBO

Файл сверления (Drill Drawing): pcbname.TXT

Контур платы (Board Outline): pcbname.GML/GKO

Рис. 3. Вариант формирования проводящих слоев

Рис. 3. Вариант формирования проводящих слоев

Для облегчения доступа к вашим файлам, не рекомендуется выбирать “Include extended attributes” до нажатия на “Plot”.

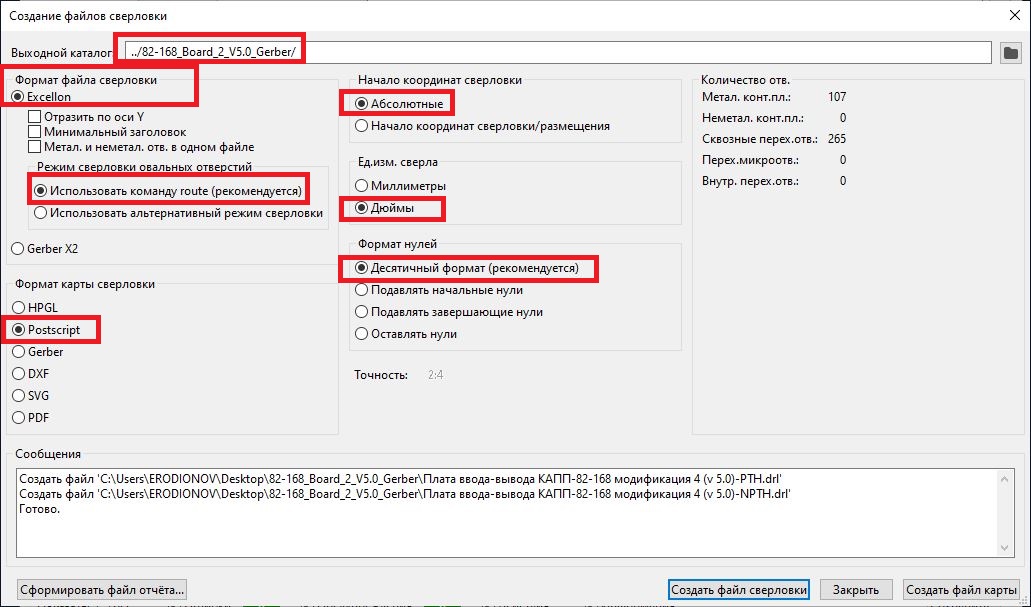

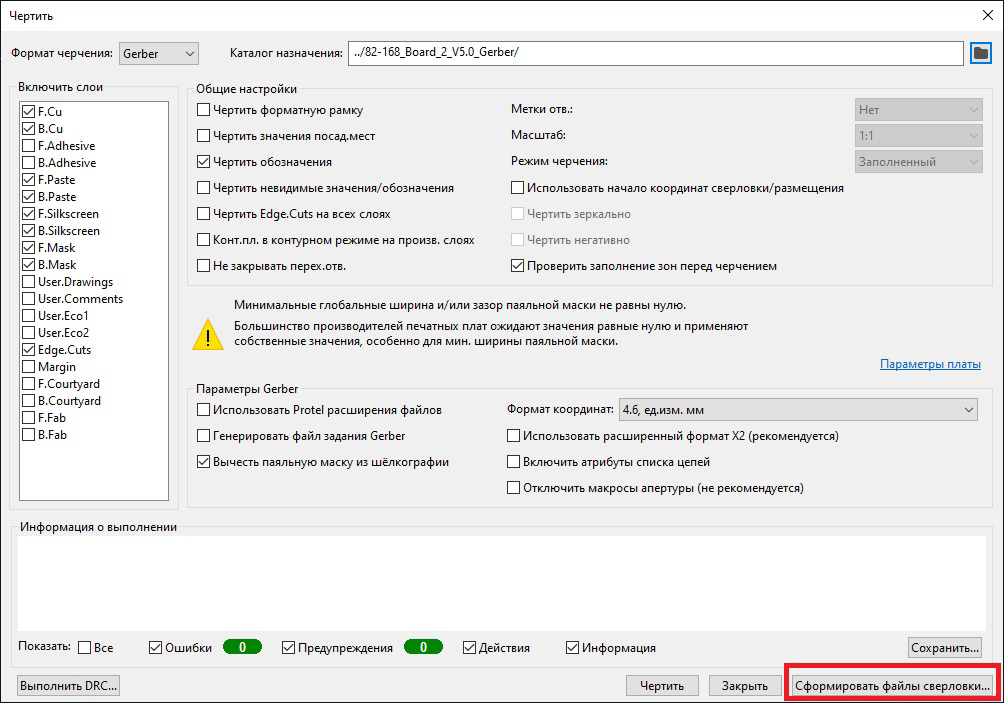

Выбираем “Supress leading zeros”, далее “Minimal header”, после чего нажимаем на “Drill File” как показано ниже. (рис. 4)

Рис. 4. Формирование файла сверления

Рис. 4. Формирование файла сверления

После завершения работы необходимо проверить готовый файл в “GerbView”. Проверяем внешний вид печатной платы перед отправкой изготовителю. (рис. 5 и 6)

Рис. 5. Проверка печатной платы в GerbView

Рис. 5. Проверка печатной платы в GerbView

Рис. 6. Печатная плата в GerbView

Рис. 6. Печатная плата в GerbView
Завершающим шагом можно считать объединение всех файлов в zip архив.
