неметаллизированное отверстие печатной платы
Англ. non-plated through hole
Отверстие в печатной плате без проводникового материала на его стенке.
С технологическими особенностями изготовления печатных плат на производстве «Резонит» вы можете ознакомиться по ссылке.
Связанные термины
Связанные ошибки проектирования

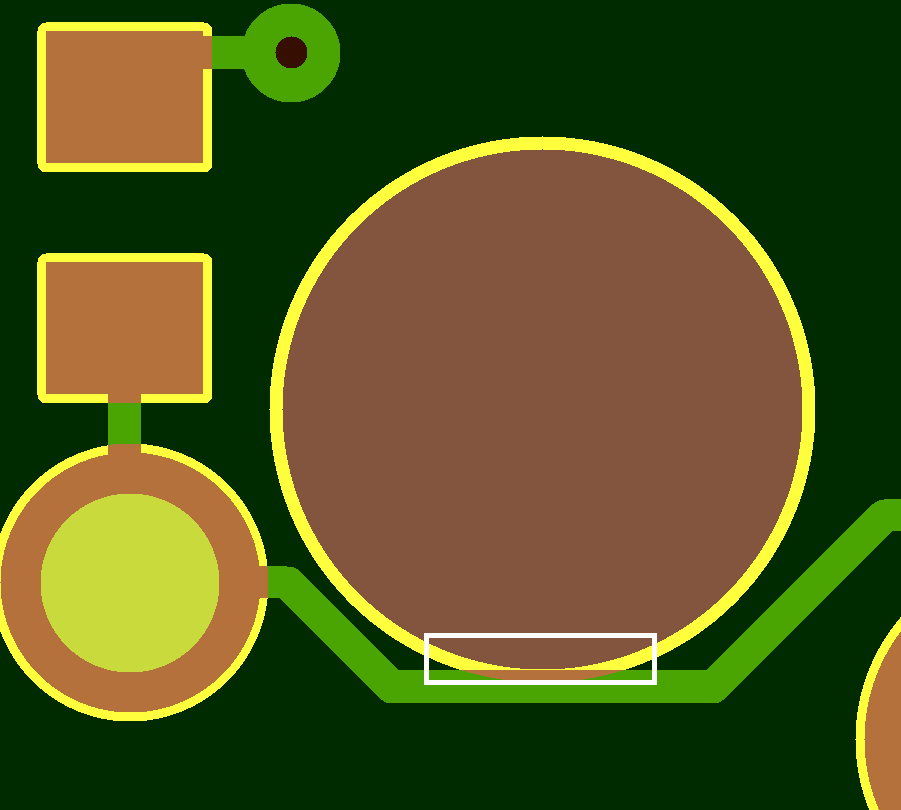

Неметаллизированное отверстие касается топологии
Неметаллизированное отверстие касается меди. Ошибка критическая. Возможна частичная металлизация неметаллизированного отверстия или обрыв проводника. Если на другой стороне платы такая же ситуация, возможно замыкание!

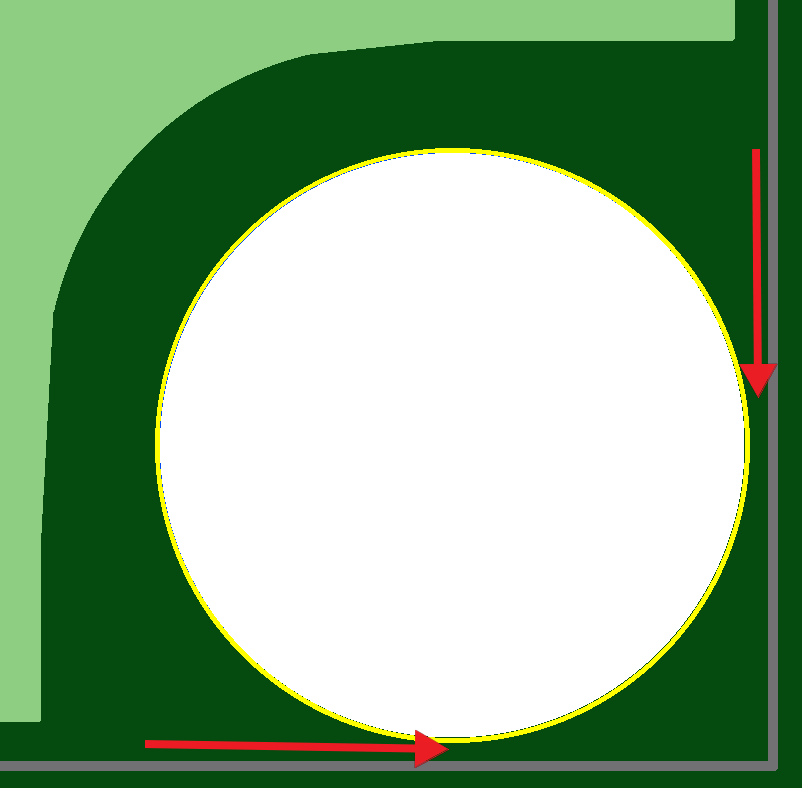

Неметаллизированное отверстие на краю платы
Неметаллизированное отверстие близко к краю платы. Возможна поломка сверла и выкрашивание остаточной перемычки диэлектрика.

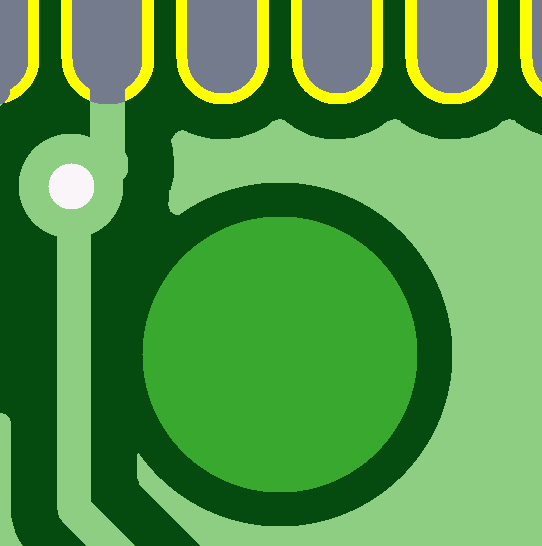

Неметаллизированное отверстие под маской
Отсутствует окно в паяльной маске для неметаллизированного отверстия. В результате попадания жидкой паяльной маски внутрь отверстия в нем будут образованы наплывы, которые могут затруднить установку крепежных элементов.
