Неметаллизированное отверстие касается топологии

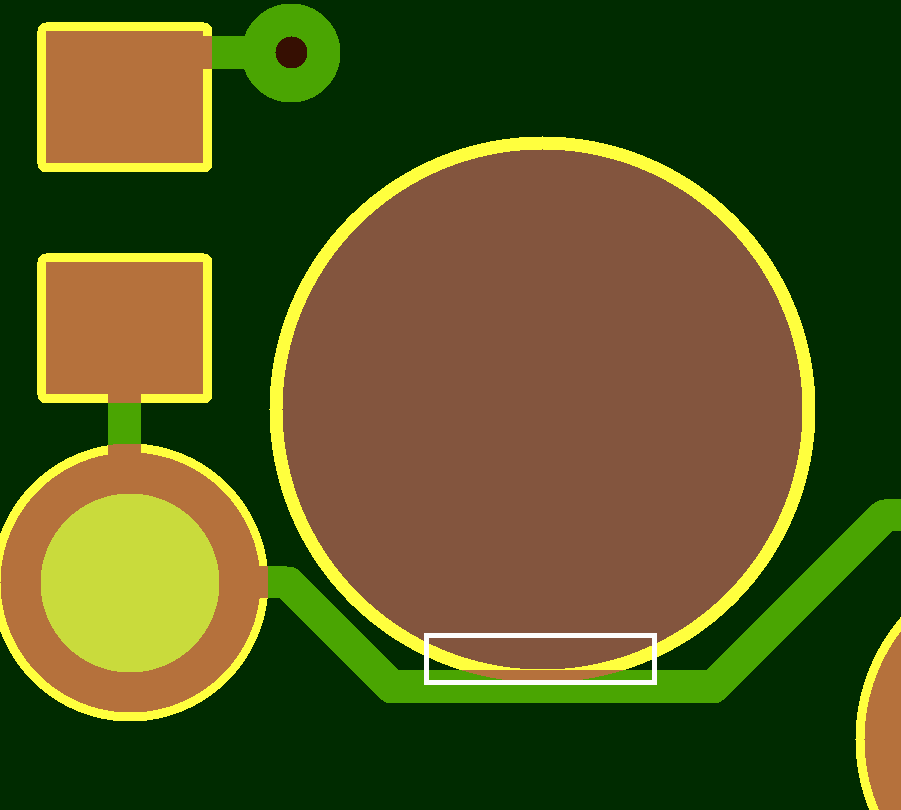

Неметаллизированное отверстие касается меди. Ошибка критическая. Возможна частичная металлизация неметаллизированного отверстия или обрыв проводника. Если на другой стороне платы такая же ситуация, возможно замыкание!
Тема:
Общие проверки
Похожие ошибки проектирования
Зазор между элементами топологии одной цепи под маской
Зазор между элементами топологии одной цепи под маской минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в…
Тема:
Общие проверки
Отступ: линия маркировки-неметаллизированное отверстие
Недостаточный отступ между маркировочными знаками и неметаллизированным отверстием. Возможно, как частичное удаление элементов маркировки, что приведет к нечитаемости знаков, так…
Тема:
Проверка маркировки
Площадка на неметаллизированном отверстии 1
Неметаллизированное отверстие имеет площадку. Возможна частичная металлизация неметаллизированного отверстия, что в свою очередь может спровоцировать замыкание.
