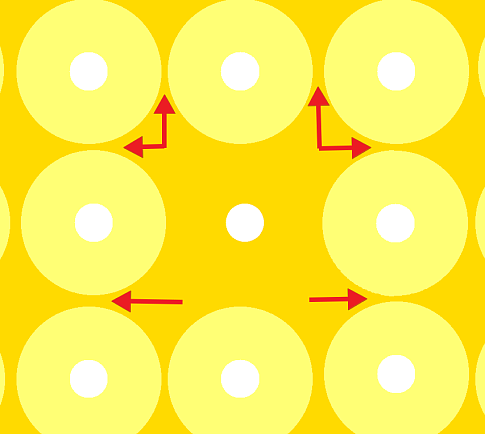

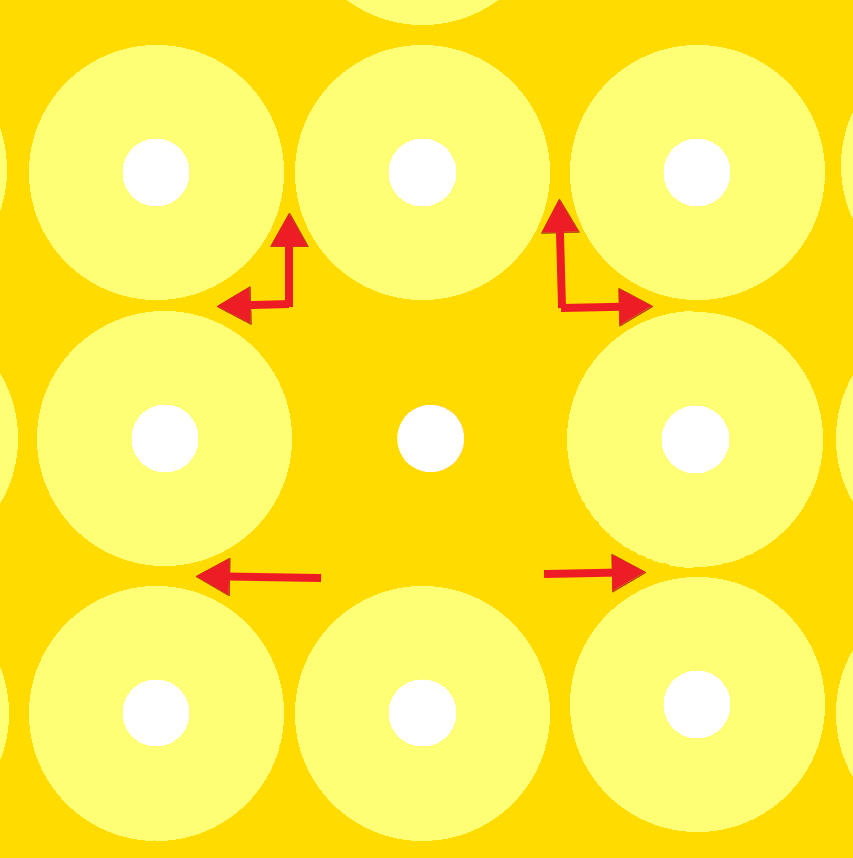

Заужение в цепи

Наличие данных узких перешейков может оказаться единственной номинальной связью в цепи. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 100мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность перетрава, что может привести к отключению от цепи.
топология
Тема: Проверка негативных сигнальных слоев
