Неметаллизированное отверстие под маской

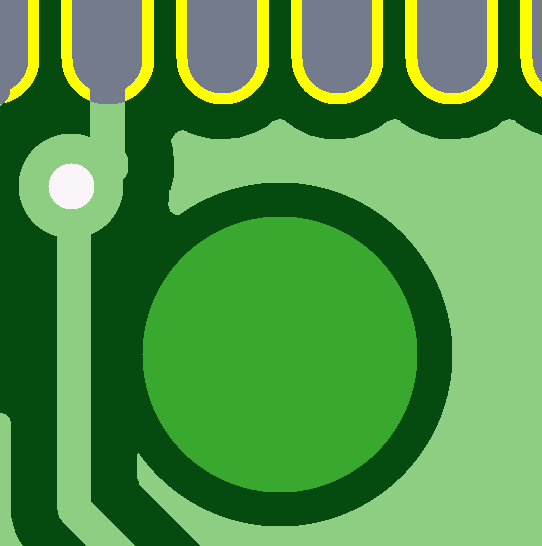

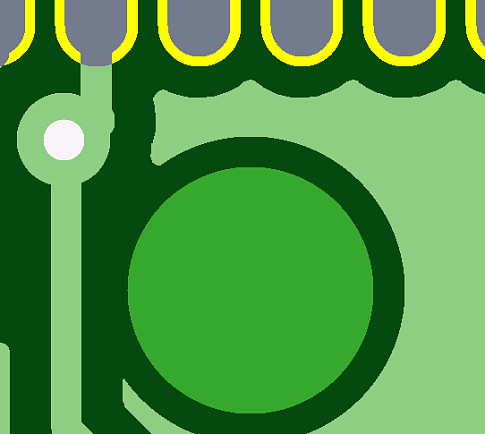

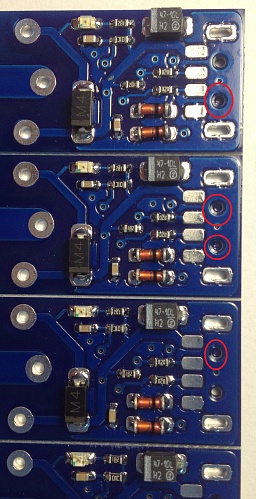

Отсутствует окно в паяльной маске для неметаллизированного отверстия. В результате попадания жидкой паяльной маски внутрь отверстия в нем будут образованы наплывы, которые могут затруднить установку крепежных элементов.
