Отступ: элемент топологии-неметаллизированное отверстие 2

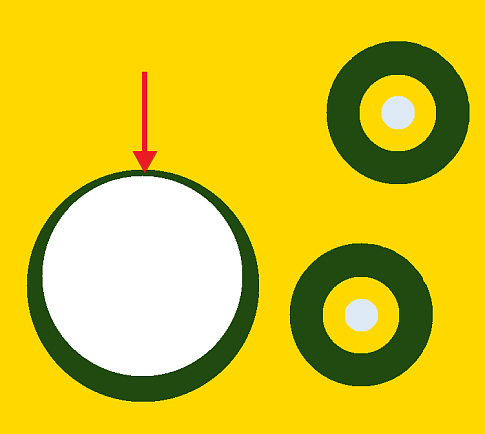

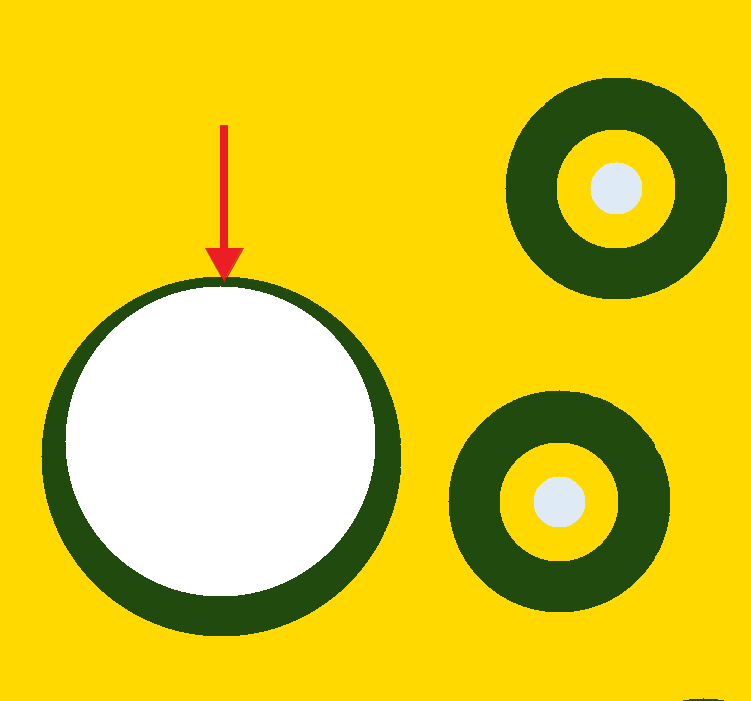

Неметаллизированное отверстие близко к элементам топологии. Изготовление НЕВОЗМОЖНО в интервале менее 250мкм, т.к. возможна частичная металлизация неметаллизированного отверстия, что в свою очередь может спровоцировать замыкание.
