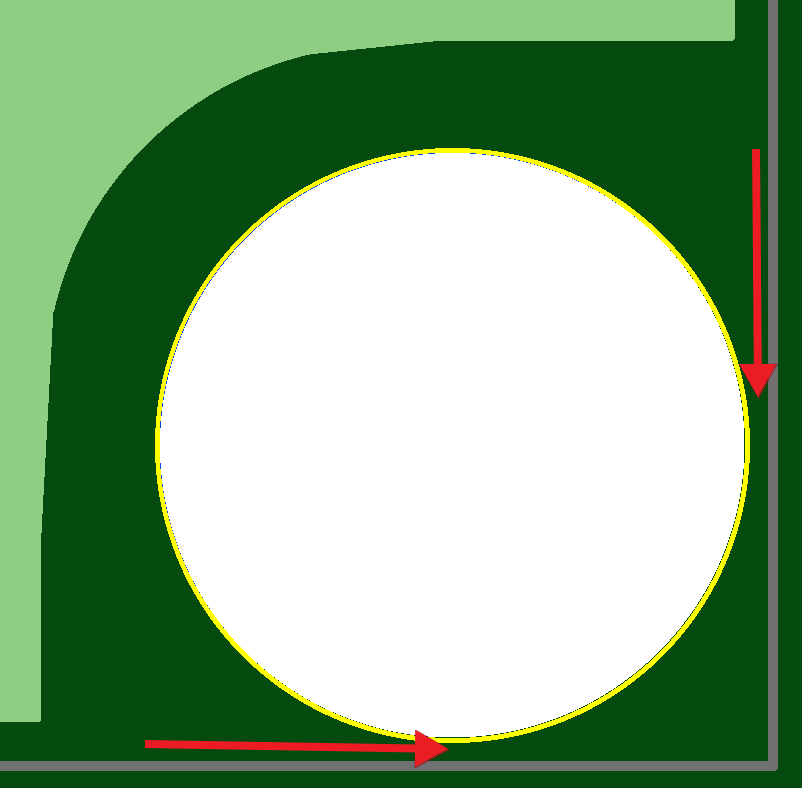

Неметаллизированное отверстие на краю платы
Неметаллизированное отверстие близко к краю платы. Возможна поломка сверла и выкрашивание остаточной перемычки диэлектрика.
Тема:
Проверка отверстий
