Зазор от металлизированного отверстия

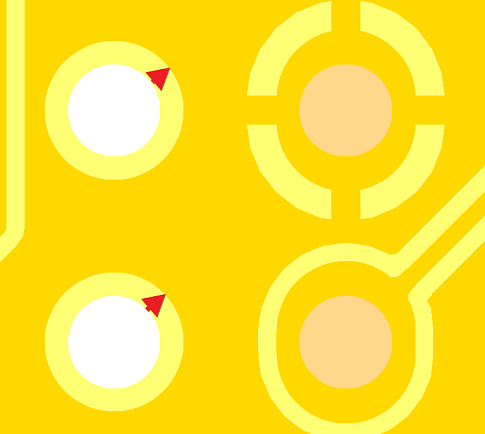

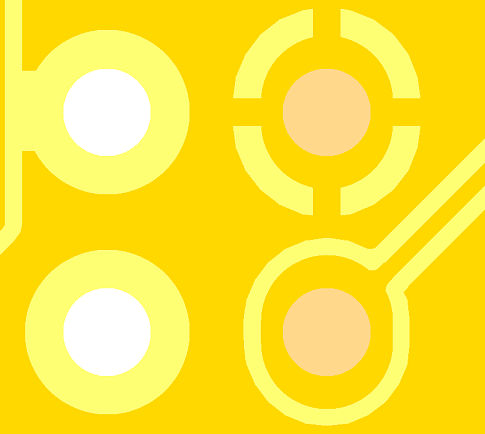

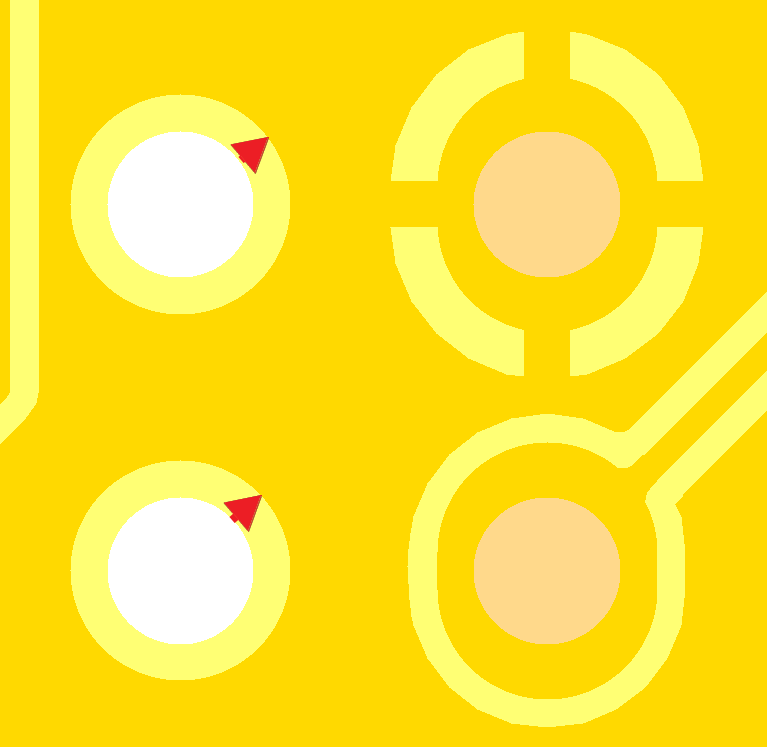

Во внутреннем слое зазор между металлизированным отверстием и топологией менее требуемых 200мкм. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило, выбирается сверло больше отверстия на 100мкм.

Похожие ошибки проектирования

Зазор в одной цепи

Зазор между электрически связанными элементами печатной платы меньше допустимого. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм…

Зазор в слоях питания

Зазор между цепями питания на негативных или позитивных слоях минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 150мкм, для 35мкм базовой фольги…

Расстояние до металлизированного отверстия

Зазор от металлизированного отверстия до ближайшей площадки минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило, выбирается…
