Вскрытие площадки (Solder Mask Swell) металлизированного отверстия

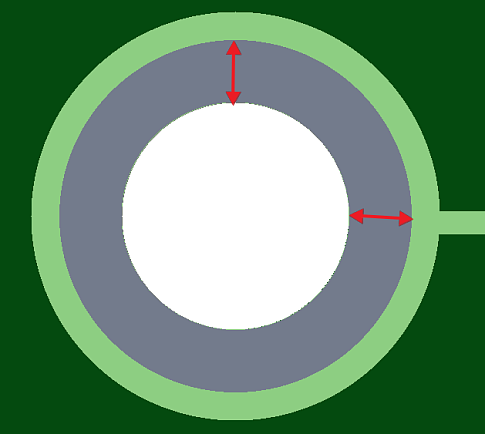

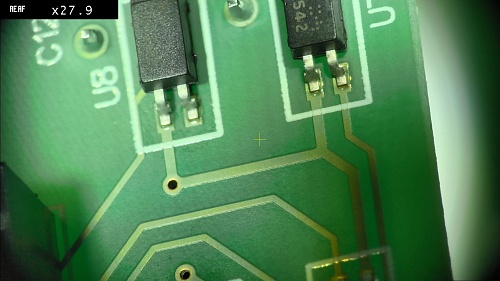

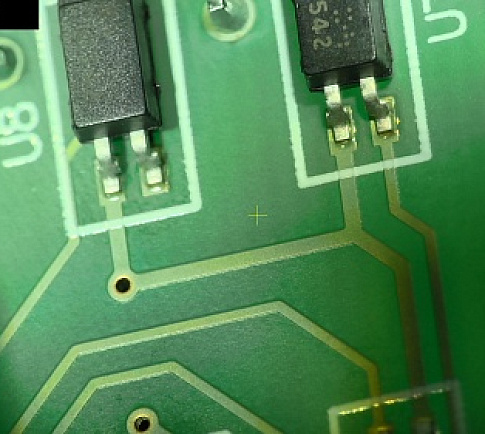

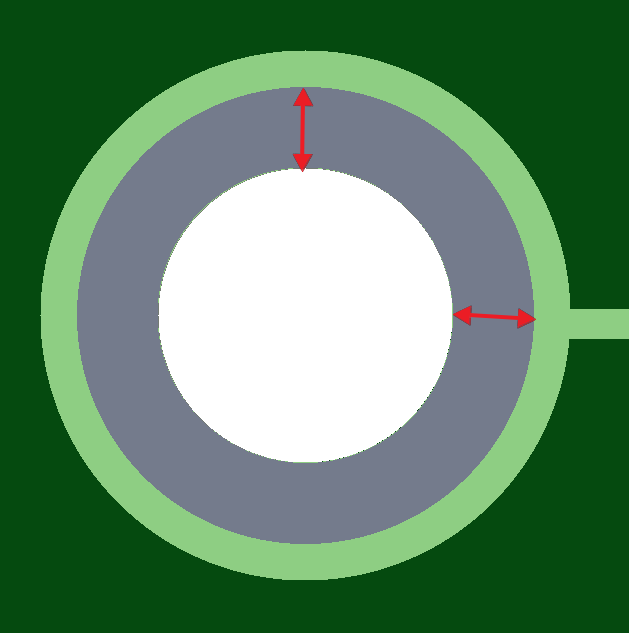

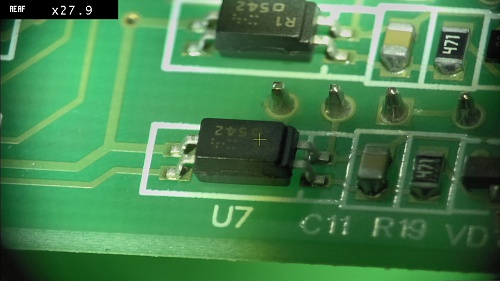

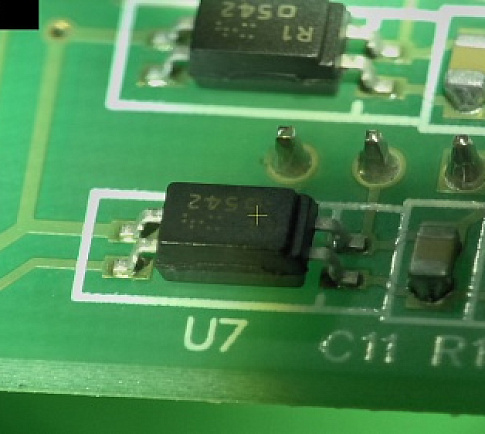

Окно в паяльной маске меньше размера контактной площадки металлизированного отверстия. Возможно попадание паяльной маски внутрь отверстия, заужение пятна контакта при пайке, что может привести к снижению надежности паяного соединения.
Тема:
Проверка маски
