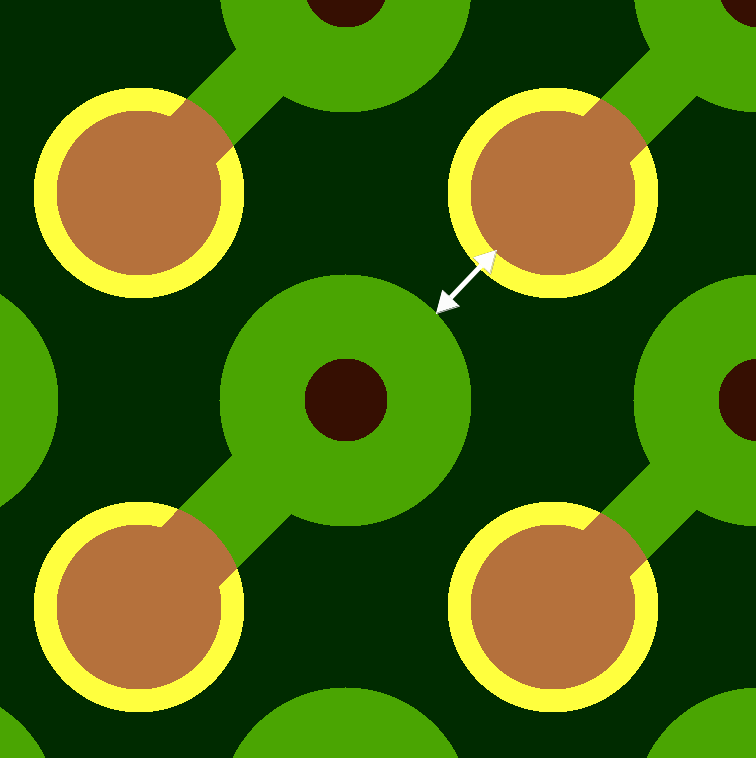

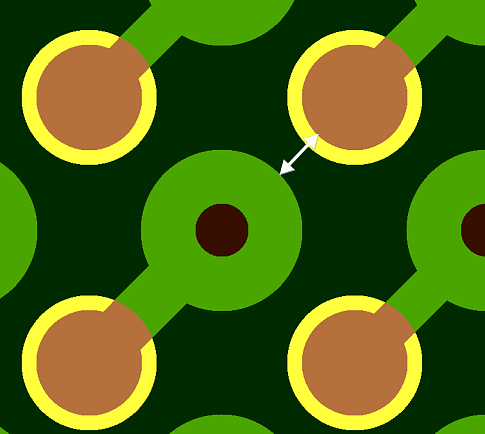

Зазор между элементами топологии 1
Зазор между элементами топологии одной цепи, вскрытыми от маски минимален. В случае иммерсионных финишных покрытий в интервале от 100мкм до 125мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта при иммерсионном покрытии в интервале менее 100мкм и менее 200мкм в случае покрытия ПОС изготовление НЕВОЗМОЖНО, т.к. высока вероятность залипания при оплавлении паяльной пасты!
