Зазор между цепями питания

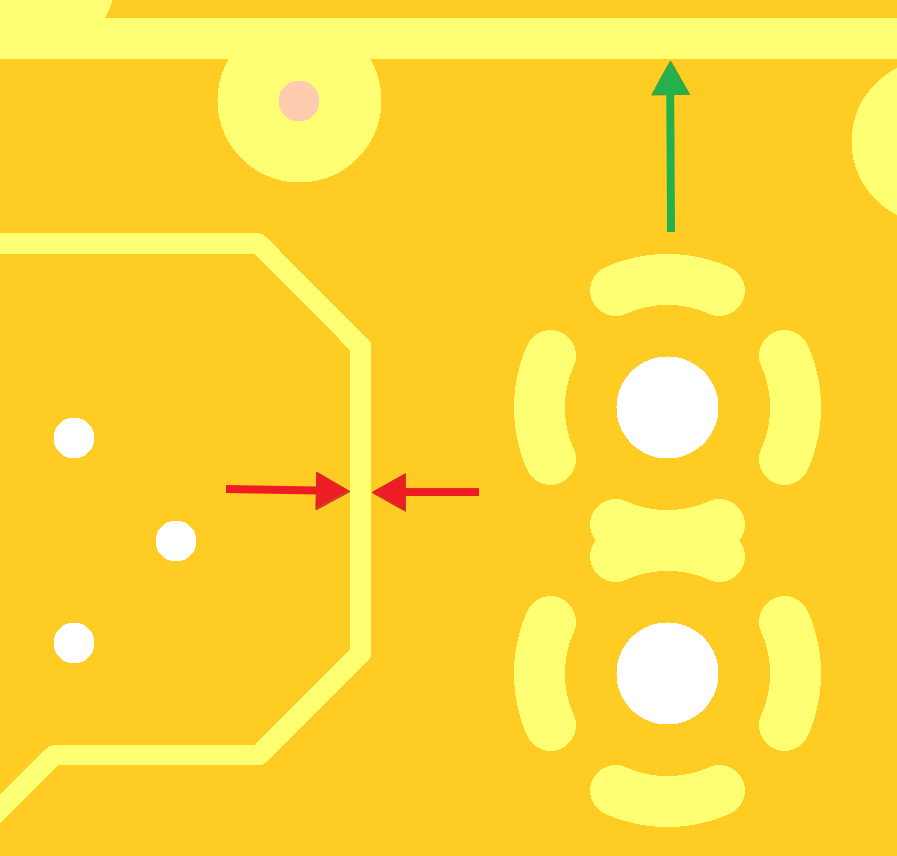

Зазор между цепями питания на негативном внутреннем слое минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 150мкм до 200мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 150мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность недотрава, что может привести к замыканию цепей.

Похожие ошибки проектирования

Зазор: переходное отверстие-полигон

Во внутреннем слое зазор между переходным отверстием и полигоном минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило…

Зазор: площадка SMD-топология

Зазор между SMD площадкой и проводником минимален. В случае иммерсионных финишных покрытий в интервале от 100мкм до 125мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом…

Зазор: площадка-огибающий полигон

Зазор между площадкой и огибающим ее полигоном минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без…
