Зазор между площадками SMD

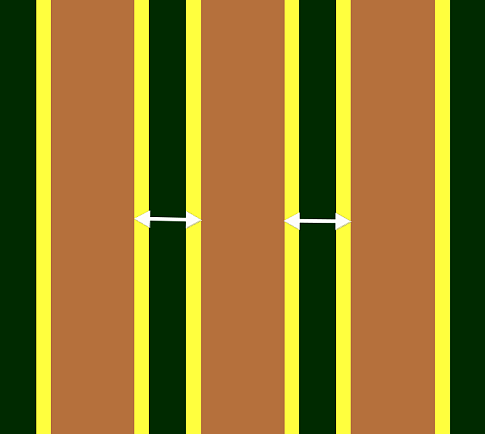

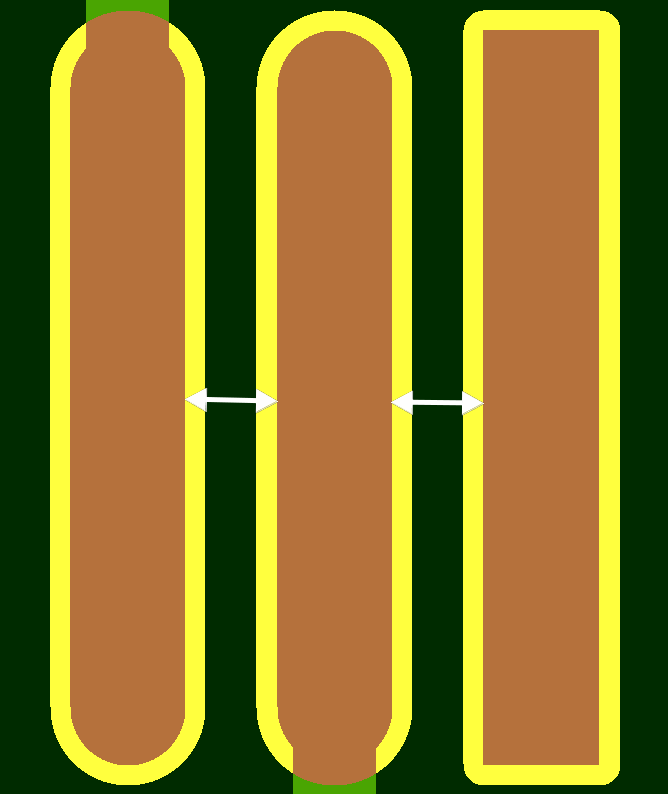

Зазор между двумя SMD площадками минимален. В случае иммерсионных финишных покрытий в интервале от 100мкм до 125мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта при иммерсионном покрытии в интервале менее 100мкм и менее 200мкм в случае покрытия ПОС изготовление НЕВОЗМОЖНО, т.к. высока вероятность замыкания при монтаже плат в результате перетекания припоя!

Похожие ошибки проектирования

Зазор: площадка BGA-топология

Зазор между BGA площадкой и топологией минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм…

Воздушный зазор (Thermal Air Gap)

Зазор между полигоном и подключенной площадкой в термальном подключении меньше допустимого. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 150мкм до 200мкм, для…

Зазор между цепями питания

Зазор между цепями питания на негативном внутреннем слое минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 150мкм до 200мкм, для 35мкм базовой фольги в…
