Зазор: площадка-проводник

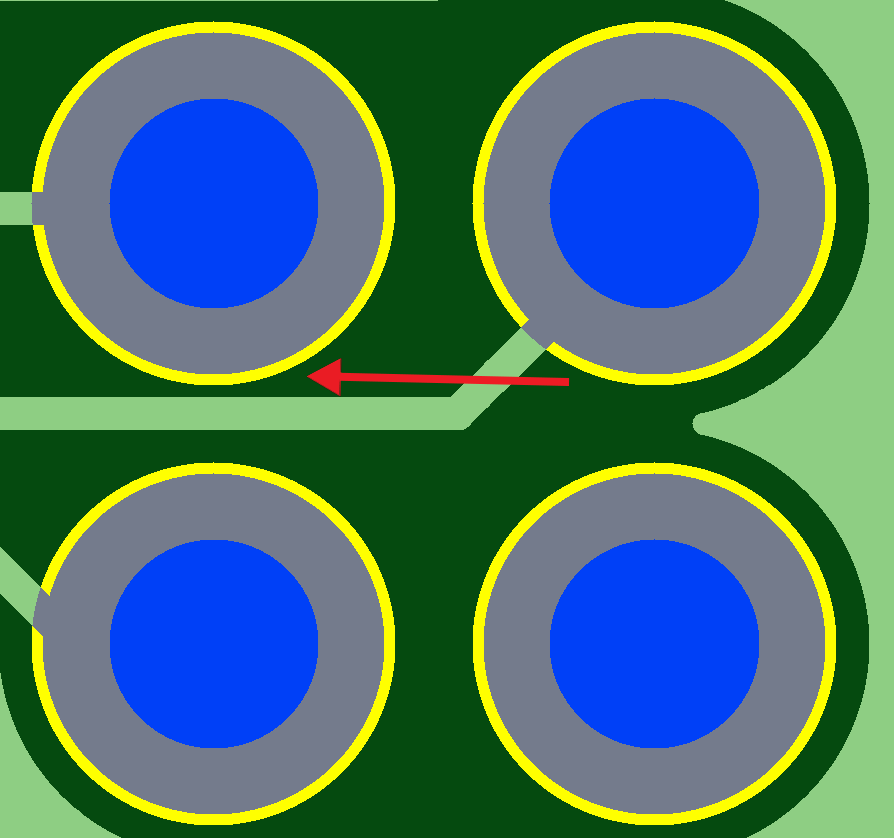

Зазор между электрически несвязанными контактной площадкой и топологией минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 100мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность замыкания!
Тема:
Общие проверки
Похожие ошибки проектирования
Проводник не под маской
Проводник частично или полностью будет покрыт финишным покрытием (ПОС и тп), т.к. не покрыт маской. Однако, отторжение паяльной маски (Solder Mask Swell) от проводника…
Тема:
Проверка маски
Вскрытие маски (Solder Mask Swell) площадки
Размеры окна в паяльной маске и площадки одинаковы. Вероятнее всего это ошибка, т.к. при рассовмещении слоев топологии и маски есть вероятность занижения пятна контакта площадки…
Тема:
Проверка маски
Зазор в металломаркировке
Зазор в металломаркировке минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но…
Тема:
Общие проверки
