Зазор между элементами топологии, вскрытыми от маски

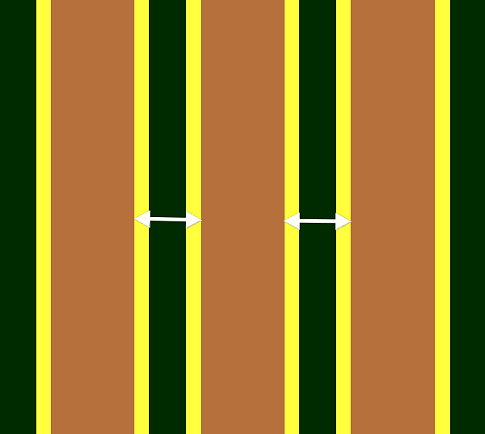

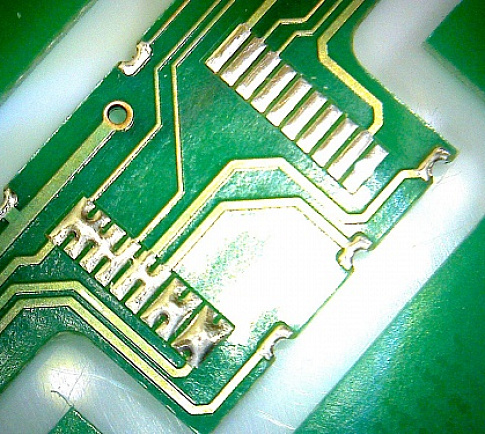

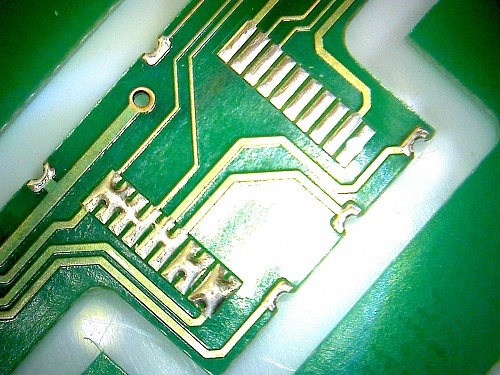

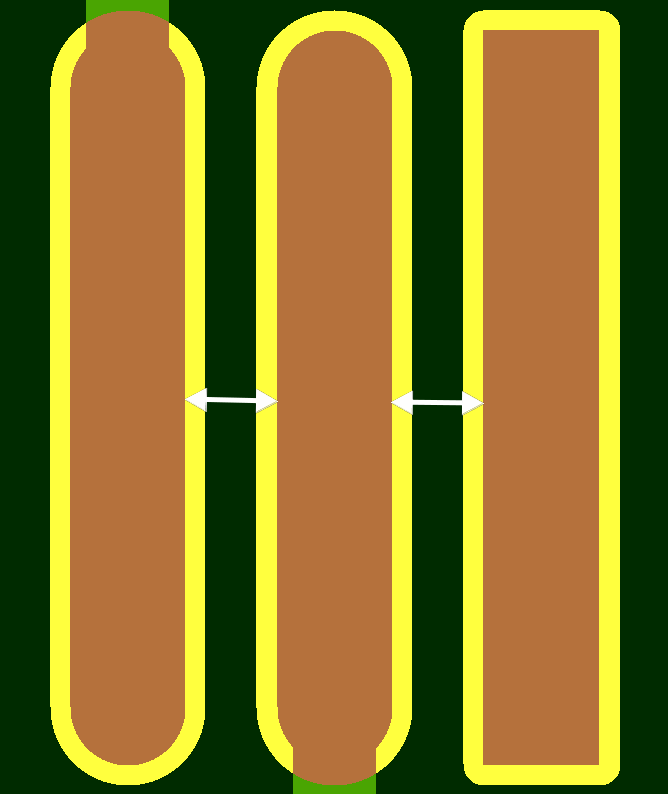

Зазор между элементами топологии, вскрытыми от маски минимален. В случае иммерсионных финишных покрытий в интервале от 100мкм до 125мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта при иммерсионном покрытии в интервале менее 100мкм и менее 200мкм в случае покрытия ПОС изготовление НЕВОЗМОЖНО, т.к. высока вероятность замыкания или залипания при оплавлении ПОС!
Тема:
Общие проверки
Похожие ошибки проектирования
Окно в паяльной маске близко к топологии
Припуск окна в паяльной маске (Solder Mask Swell) больше отступа от топологии, не связанной с данным вскрытием. При рассовмещении слоев возможно частичное открытие от маски…
Тема:
Проверка маски
Тонкая линия
Линии в масочном слое слишком тонкие. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм с повышающим коэффициентом, но только при условии использования специальной зеленой…
Тема:
Проверка маски
Острый угол
Участки топологии сопрягаются под острым углом. При проявлении фоторезиста остроконечный участок может оторваться и прилипнуть в другом месте, образовав в итоге обрыв или заужение…
