Тонкая линия

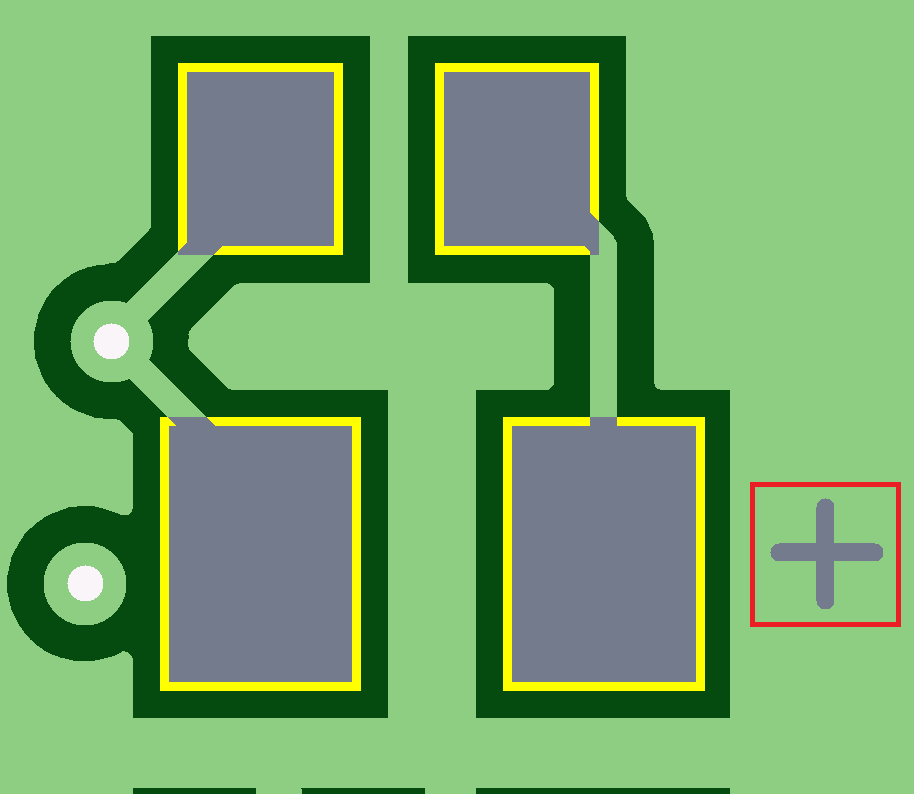

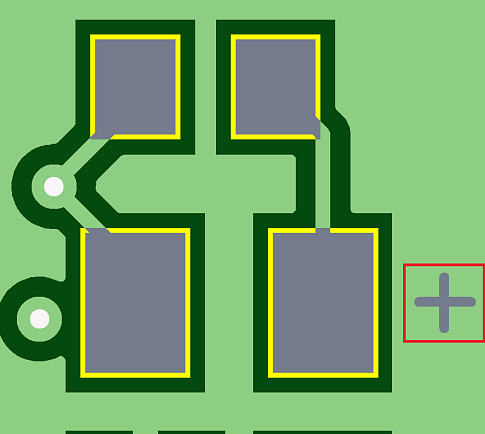

Линии в масочном слое слишком тонкие. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм с повышающим коэффициентом, но только при условии использования специальной зеленой матовой маски (LDI Solder Mask). Без доработки проекта в интервале менее 100мкм изготовление НЕВОЗМОЖНО, т.к. возможно недопроявление данного окна, что в результате приведет к некачественному финишному покрытию в этих местах.

Похожие ошибки проектирования

Зазор между элементами топологии, вскрытыми от маски

Зазор между элементами топологии, вскрытыми от маски минимален. В случае иммерсионных финишных…

Отсутствует припуск в маске

Вскрытие в паяльной маске совпадает с размерами SMD площадки. Возможно это ошибка, т.к. при…

Зазор между элементами топологии под маской

Зазор между элементами топологии под маской минимален. Изготовление ВОЗМОЖНО для 18мкм базовой…
