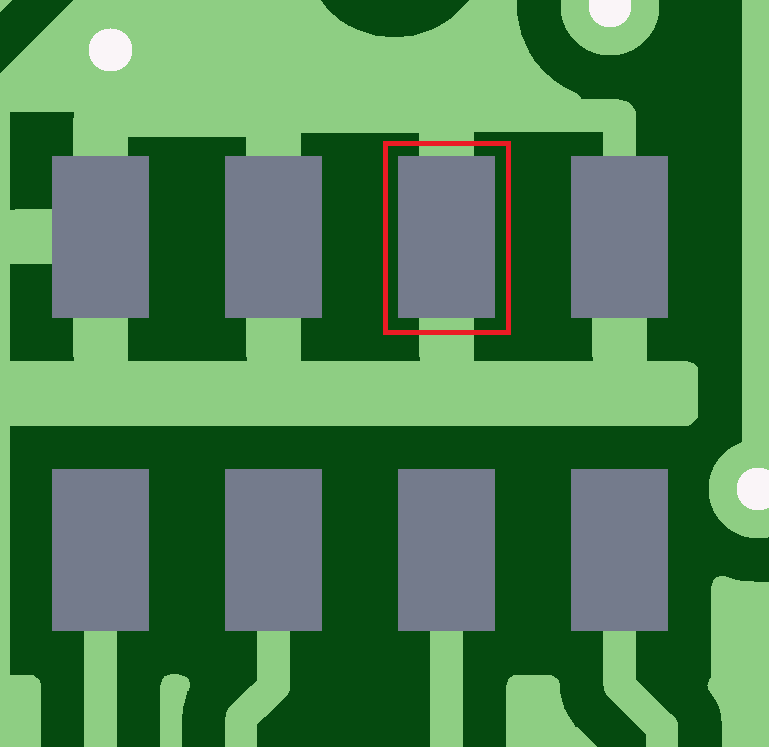

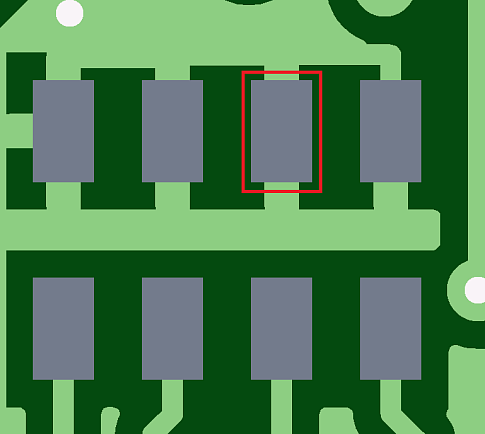

Отсутствует припуск в маске

Вскрытие в паяльной маске совпадает с размерами SMD площадки. Возможно это ошибка, т.к. при рассовмещении слоев топологии и маски есть вероятность занижения пятна контакта площадки с ножкой компонента!

Похожие ошибки проектирования

Зазор между элементами топологии одной цепи под маской

Зазор между элементами топологии одной цепи под маской минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в…

Зазор между элементами топологии под маской

Зазор между элементами топологии под маской минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от…

Зазор между элементами топологии, вскрытыми от маски

Зазор между элементами топологии, вскрытыми от маски минимален. В случае иммерсионных финишных покрытий в интервале от 100мкм до 125мкм изготовление ВОЗМОЖНО, но с повышающим…
