Зазор: площадка-топология

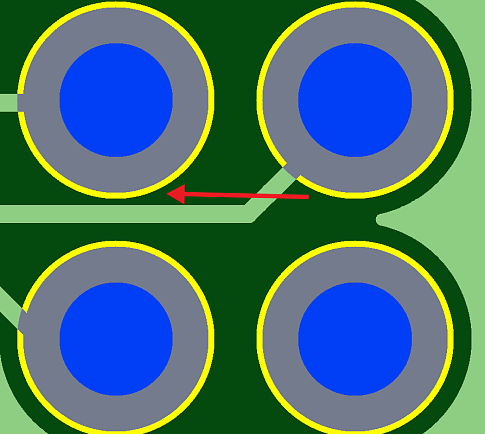

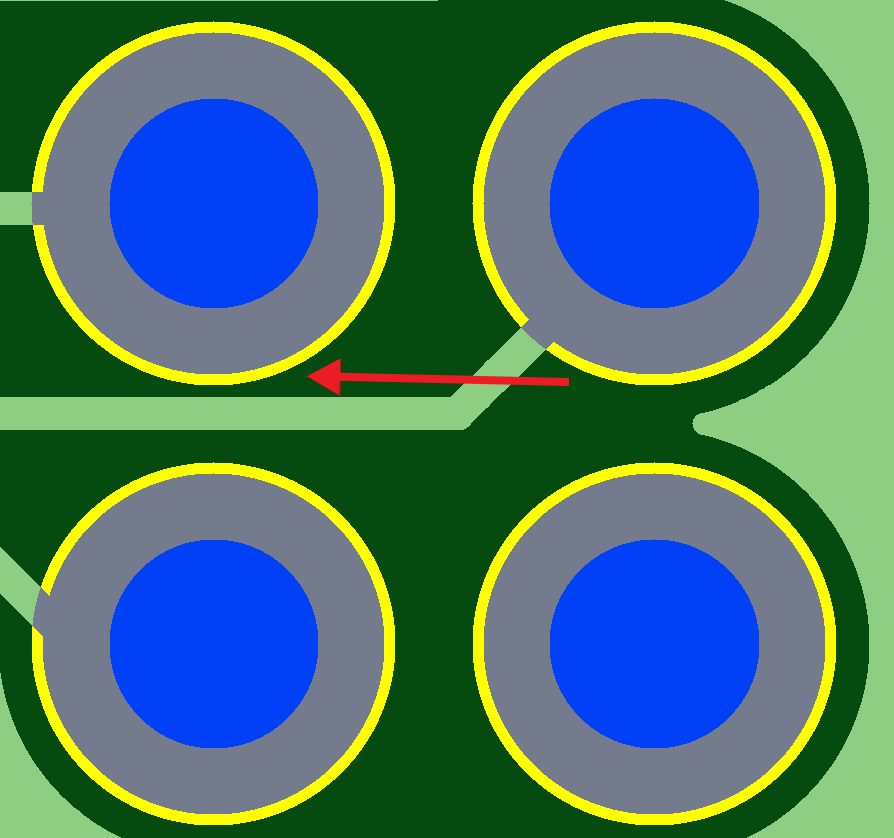

Зазор между электрически несвязанными контактной площадкой и топологией минимален. Изготовление ВОЗМОЖНО, но с повышающим коффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. высока вероятность замыкания!
Тема:
Общие проверки
Похожие ошибки проектирования
Зазор от металлизированного отверстия
Во внутреннем слое зазор между металлизированным отверстием и топологией менее требуемых 200мкм. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло…
Переходное отверстие касается топологии
Переходное отверстие касается топологии. Требуется коррекция!
Размер окна в маске меньше площадки
Размер окна в маске меньше площадки. Возможно это ошибка, т.к. при рассовмещении слоев топологии и маски есть вероятность занижения пятна контакта площадки с ножкой компонента!
