Тонкая линия или элемент топологии

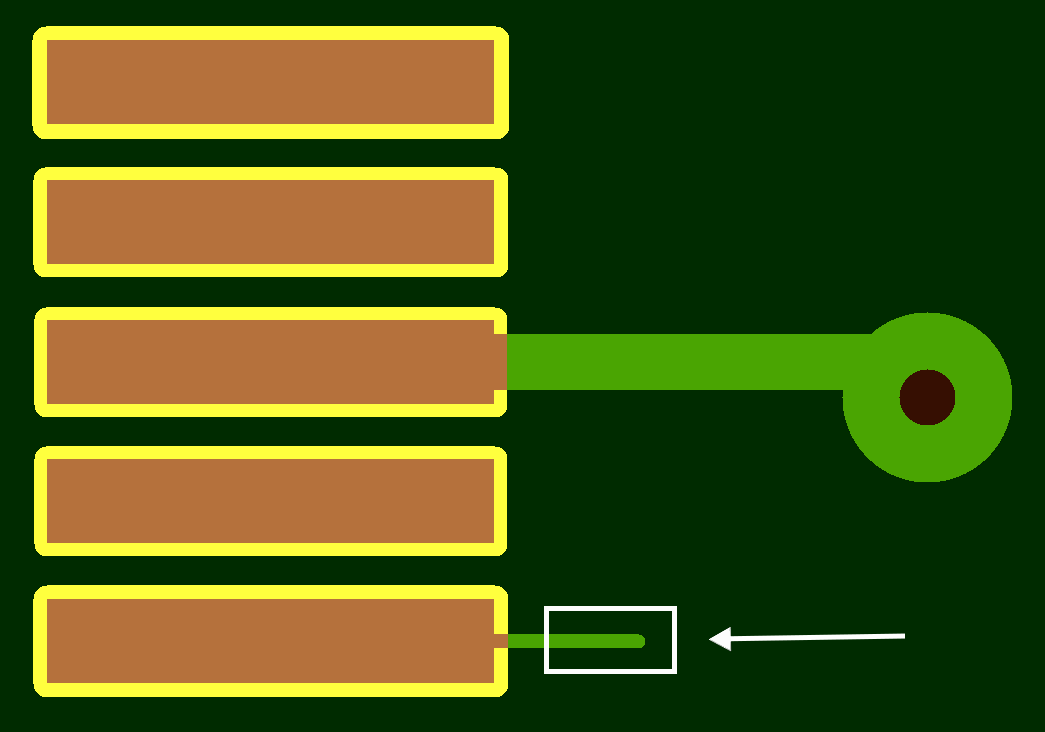

Тонкая линия. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 100мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность полного стравливания.

Похожие ошибки проектирования

Неметаллизированное отверстие касается топологии

Неметаллизированное отверстие касается меди. Ошибка критическая. Возможна частичная металлизация неметаллизированного отверстия или обрыв проводника. Если на другой стороне платы…

Топология на неметаллизированном отверстии

Во внутреннем слое неметаллизированное отверстие касается элементов топологии. Потребуется коррекция с тем, чтобы обеспечить минимальный отступ топологии от неметаллизированного…

Отступ: элемент топологии-неметаллизированное отверстие 1

В НЕГАТИВНОМ внутреннем слое неметаллизированное отверстие близко к элементам топологии. Изготовление НЕВОЗМОЖНО в интервале менее 250мкм, т.к. возможна частичная металлизация…
Вернуться к разделу "Ошибки проектирования"
