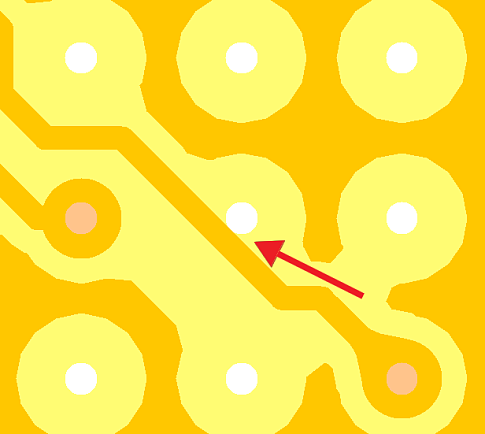

Переходное отверстие касается топологии

Переходное отверстие касается топологии. Требуется коррекция!

Похожие ошибки проектирования

Ширина линии дуги

Ширина линии дуги меньше допустимого. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм…

Зазор: переходное отверстие-полигон

Во внутреннем слое зазор между переходным отверстием и полигоном минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило…

Переходные отверстия расположены близко друг к другу

Может привести к образованию слишком тонкой перемычки между отверстиями, которая сломается при дальнейших операциях, что приведет к некачественной металлизации.
Вернуться к разделу "Ошибки проектирования"
