Зазор 1

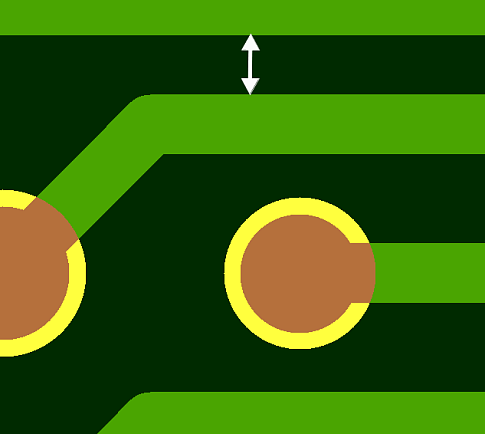

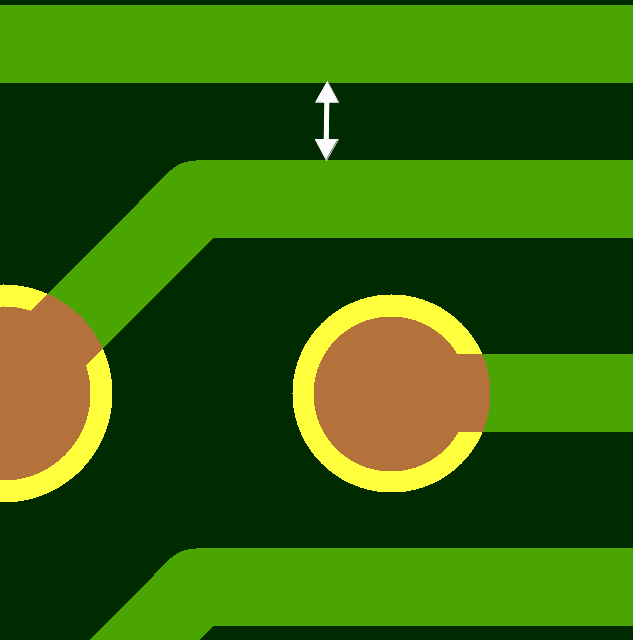

Зазор в позитивном внутреннем слое между площадками (одна или обе из которых не имеют подключение в слое) минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 100мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность замыкания. Необходимо провести измерения с удалением неподключенных площадок.
