Зазор в металломаркировке

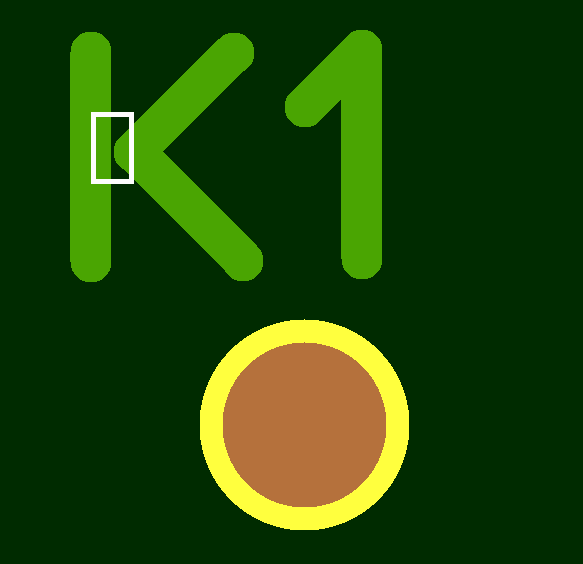

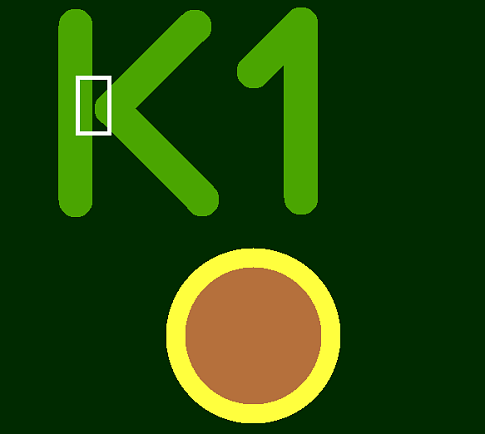

Зазор в металломаркировке минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 100мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. при проявлении фоторезиста узкая полоска может оторваться и прилипнуть в другом месте, образовав в итоге обрыв или заужение проводника. Подобные места дополнительно "проливаются" медью при подготовке к производству.
