Зазор: переходное отверстие-площадка

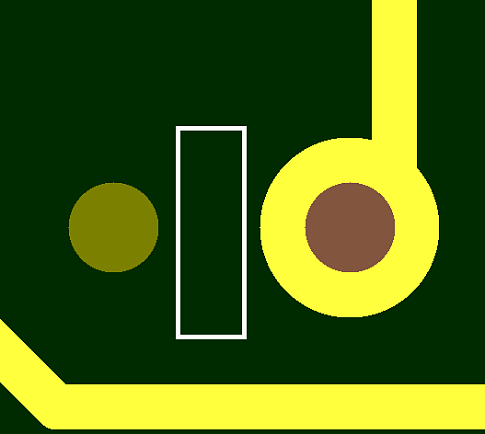

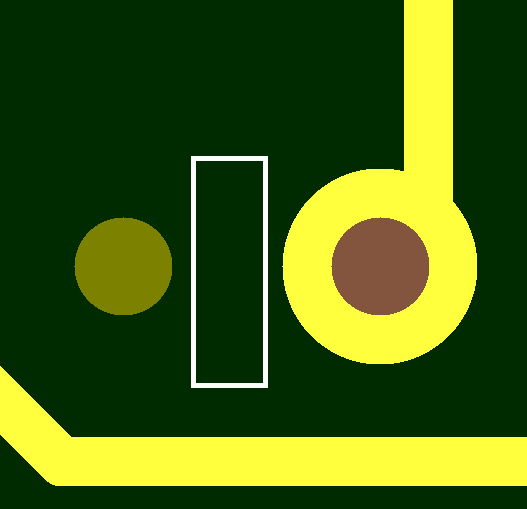

Зазор между металлизированным отверстием с атрибутом VIA и площадкой меньше допустимого. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило выбирается сверло больше отверстия на 100мкм. Актуально для внутренних слоев, где металлизированное отверстие не имеет площадки и расположено близко к соседней площадке. Изготовление ВОЗМОЖНО в интервале от 200мкм до 225мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 200мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность замыкания через микротрещины в материале основания при металлизации отверстий.
