Отсутствует площадка фрезерованного паза

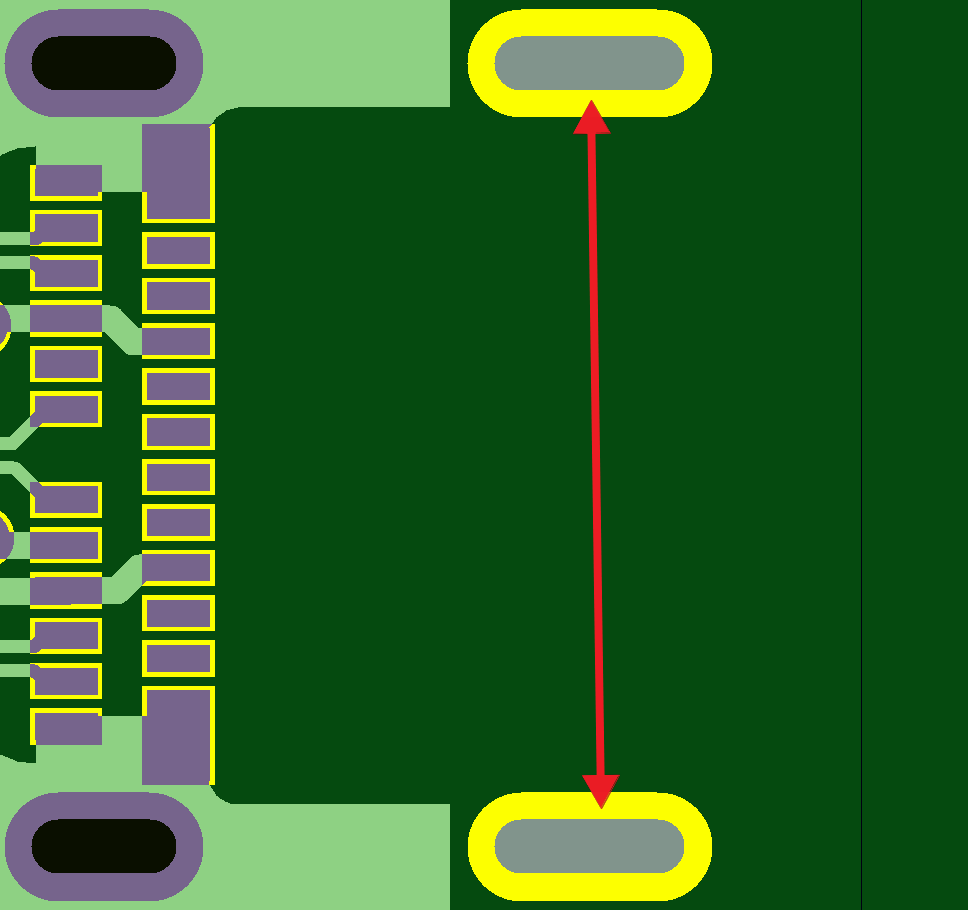

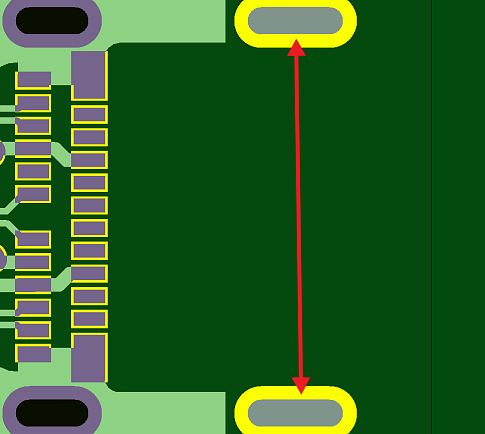

Отсутствует площадка металлизированного паза. В результате металлизации на стенках отверстия не будет, либо ее толщина не будет соответствовать нормам. Необходимо добавить площадки или полигон.

Похожие ошибки проектирования

Площадка открыта от маски частично

Площадка открыта от маски частично.

Вскрытие маски (Solder Mask Swell) площадки 1

Вскрытие в паяльной маске совпадает с размерами контактной площадки металлизированного отверстия. Вероятнее всего это ошибка, т.к. при рассовмещении слоев есть вероятность…

Подключение площадки 1

Нарушение подключения. Возможно, проводник не доведен или касается лишь своим краем. В результате в месте подключения наблюдается заужение.
