Отступ: линия маркировки-площадка SMD

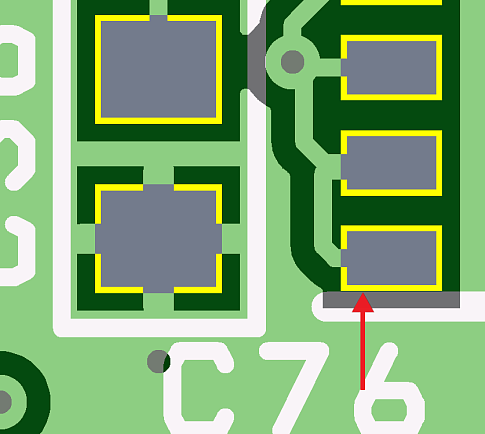

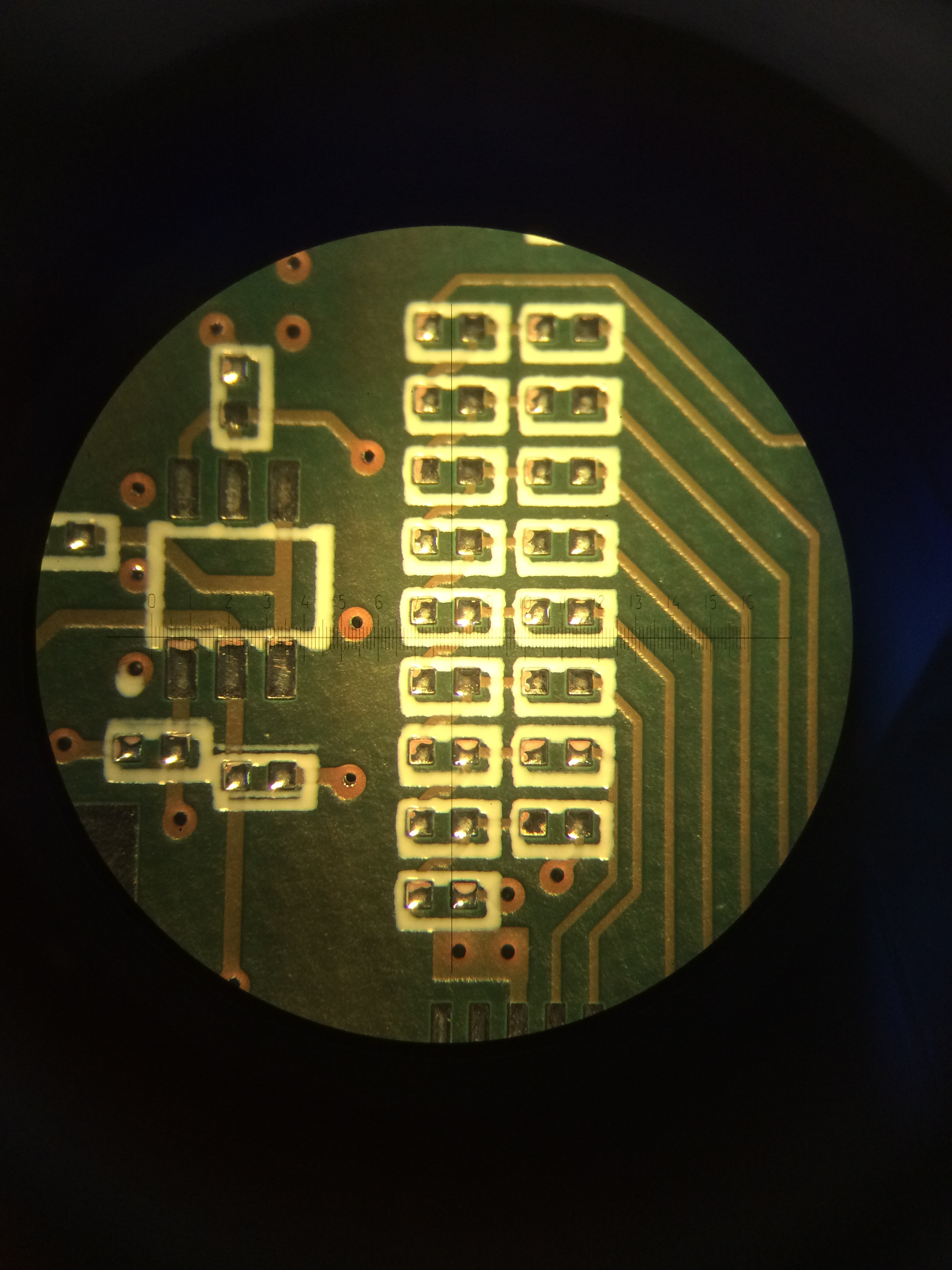

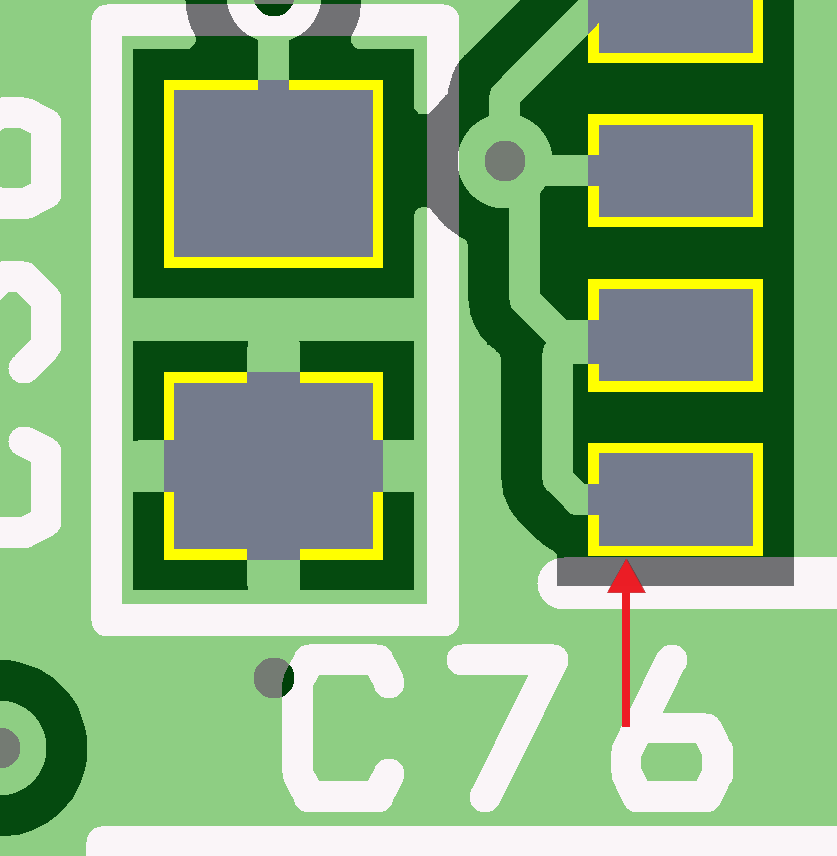

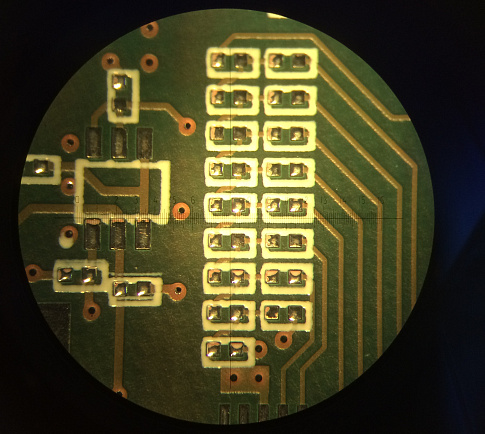

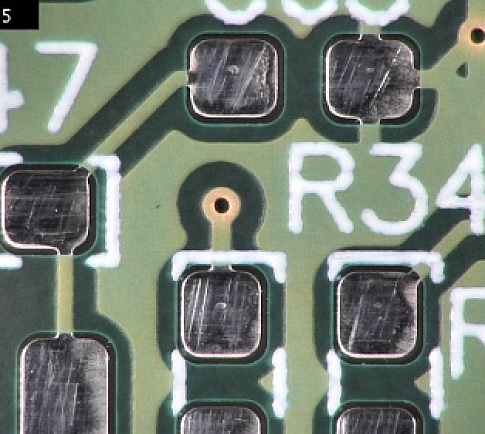

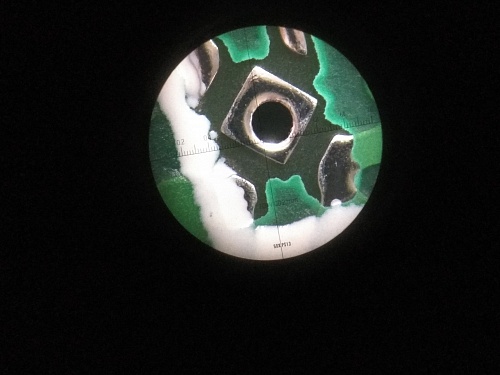

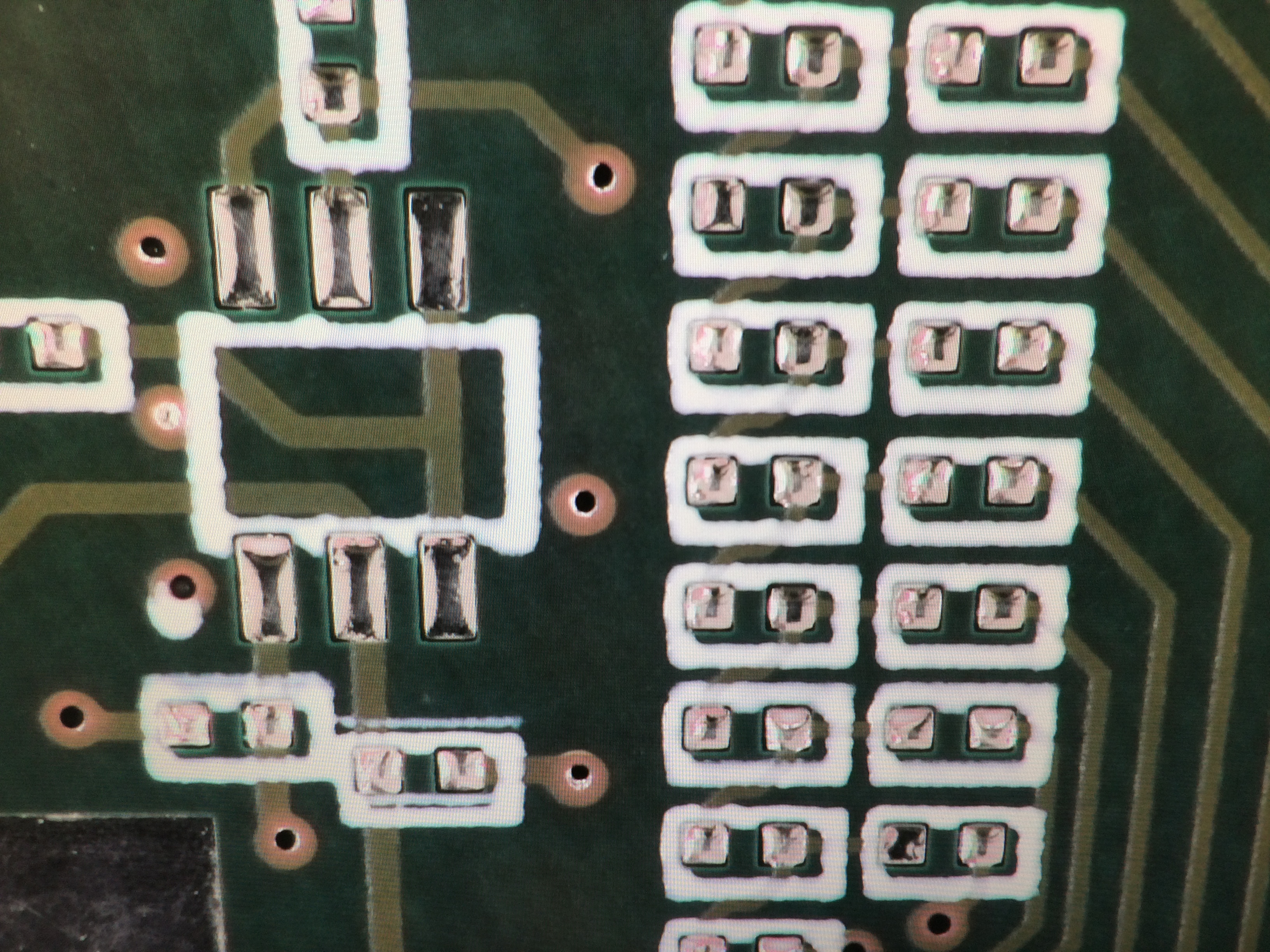

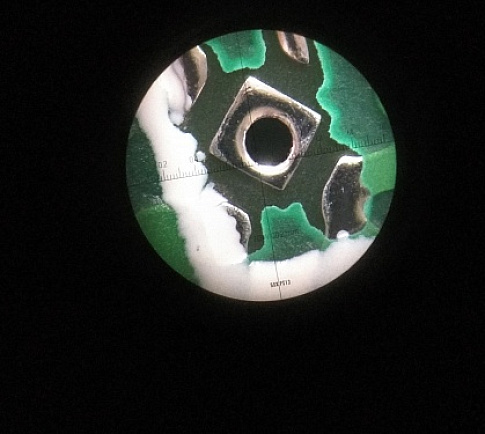

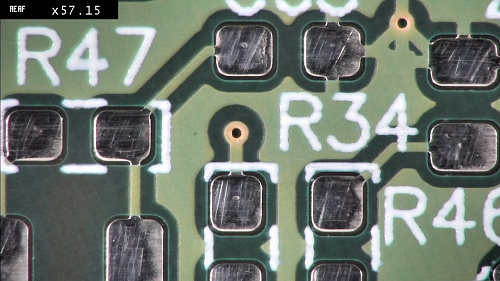

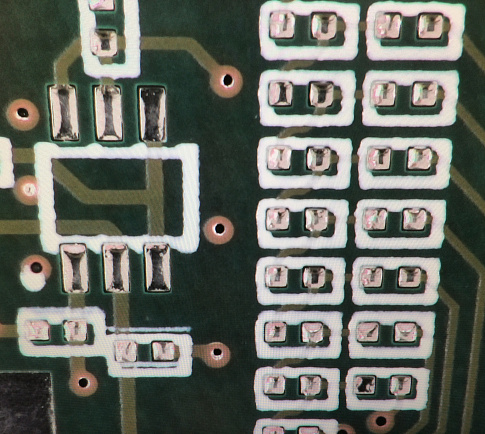

Отступ между линиями маркировки краской и SMD контактной площадкой минимален. При рассовмещении слоев возможно попадание маркировочной краски на площадку, что может привести к трудностям при монтаже и снижению надежности паяного соединения. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм с повышающим коэффициентом, но только при условии использования специальной зеленой матовой маски (LDI Solder Mask). Без доработки проекта в интервале менее 25мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность снижения надежности паяного соединения!

Похожие ошибки проектирования

Зазор: переходное отверстие-площадка

Зазор между металлизированным отверстием с атрибутом VIA и площадкой меньше допустимого. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как…

Площадка открыта от маски частично

Площадка открыта от маски частично.

Масочный мостик (Solder Mask Bridge) между площадками

Масочный мостик между окнами в паяльной маске минимален. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм, но с повышающим коэффициентом. Без доработки проекта в интервале…
