Отступ: линия маркировки-площадка

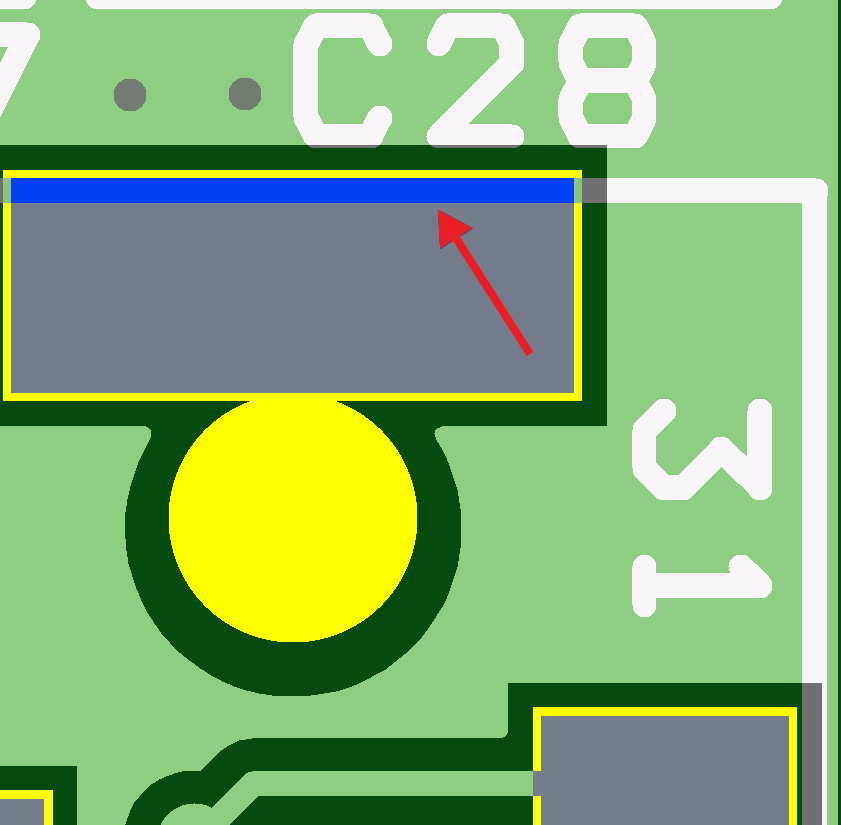

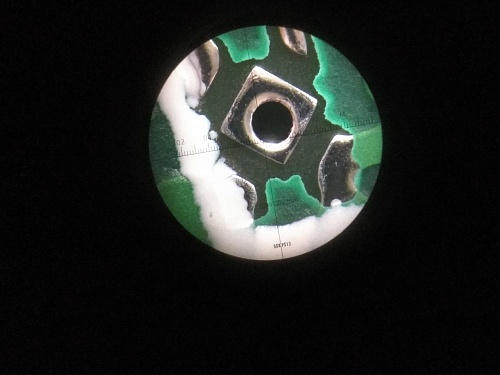

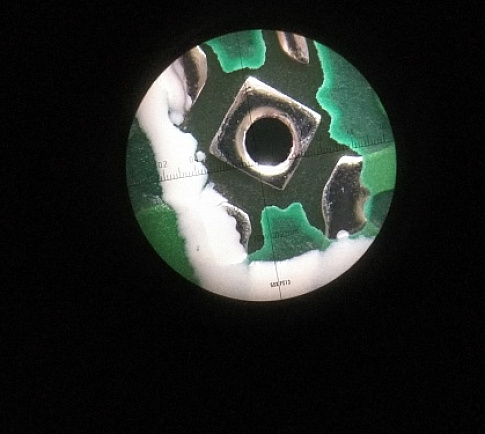

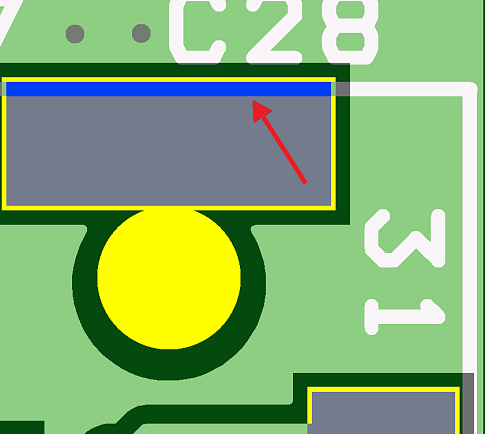

Недостаточный зазор между маркировкой краской и площадкой металлизированного отверстия. При рассовмещении слоев возможно частичное попадание маркировочной краски на площадку, что приведет к некачественному паяному соединению.
Тема:
Проверка маркировки
Похожие ошибки проектирования
Площадка металлизированного отверстия
На внутреннем слое размер площадки металлизированного отверстия равен или меньше, чем диаметр отверстия. Необходима коррекция!
Площадка металлизированного паза
Поясок площадки металлизированного паза минимален. Требуемый минимальный поясок не менее 300мкм. Пазы шириной менее 1,0мм мы получаем методом слотового сверления (Drill Slot)…
Тема:
Общие проверки
Подключение площадок
Нарушение подключения площадок. Возможно, площадки качаются друг друга лишь своим краем. При изготовлении возможен обрыв или слишком тонкое соединение.
