Подключение площадки

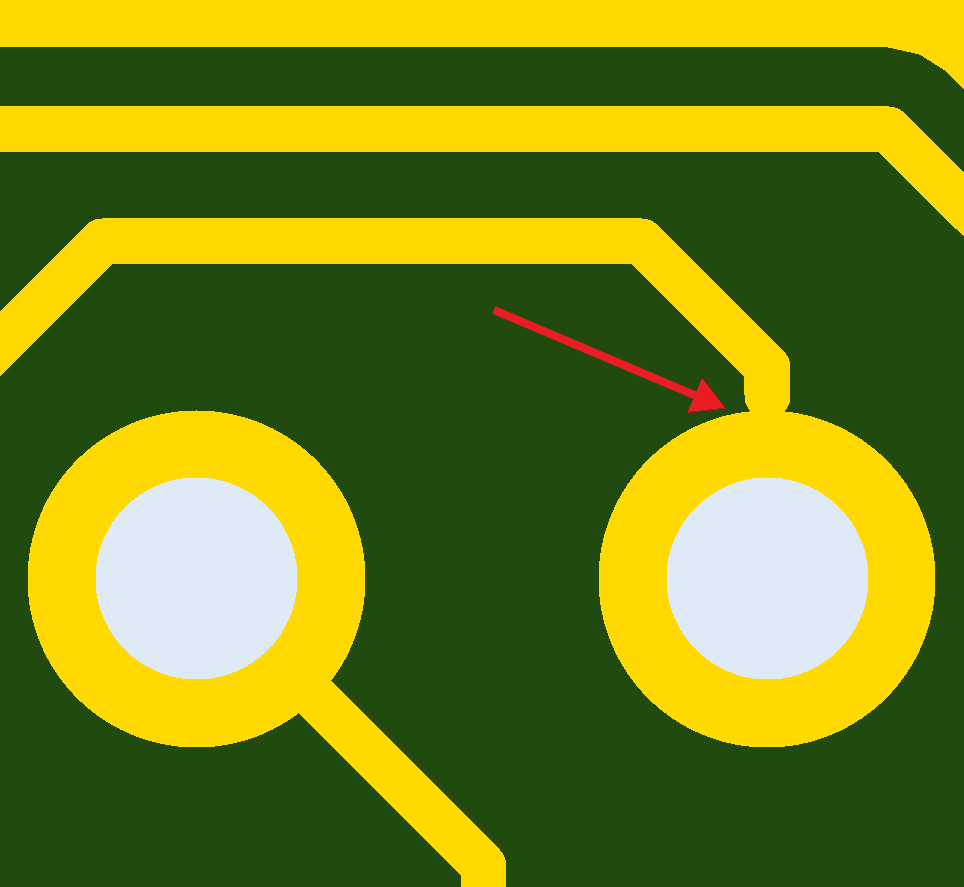

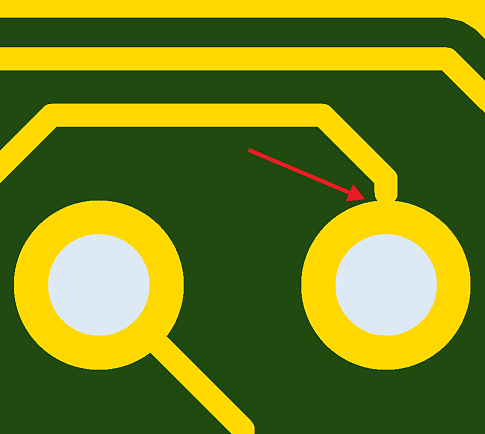

Нарушение подключения. Возможно, площадка не имеет проводника cоединения, а касается топологии лишь своим краем. При изготовлении возможен обрыв или слишком тонкое соединение.

Похожие ошибки проектирования

Зазор: площадка-топология

Зазор между электрически несвязанными контактной площадкой и топологией минимален. Изготовление ВОЗМОЖНО, но с повышающим коффициентом. Без доработки проекта изготовление…

Зазор между элементами одной цепи

Зазор между элементами одной цепи меньше допустимого. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от…

Отступ: площадка-неметаллизированное отверстие

Неметаллизированное отверстие слишком близко к контактной площадке. Требуемый отступ не менее 250мкм. Возможна частичная металлизация неметаллизированного отверстия. Если на…
