Поясок площадки переходного отверстия 2

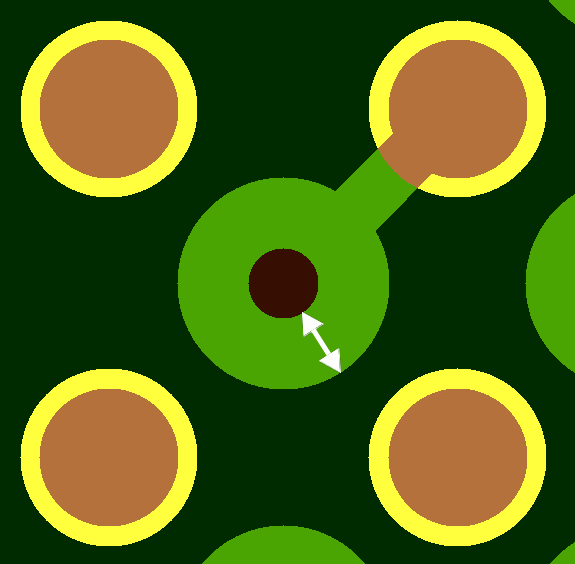

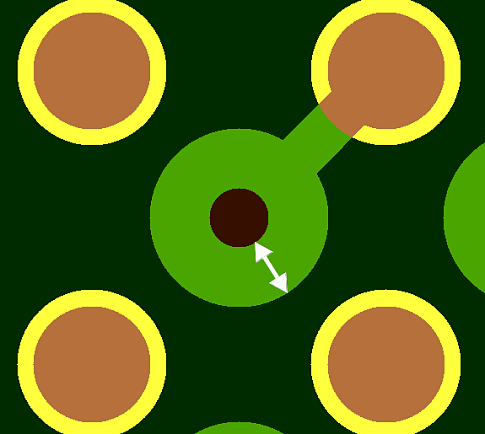

Поясок (Annular Ring) площадки переходного отверстия минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило, выбирается сверло больше отверстия на 100мкм. Изготовление ВОЗМОЖНО в интервале от 50мкм до 100мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 50мкм, для 35мкм базовой фольги в интервале менее 50мкм изготовление НЕВОЗМОЖНО, т.к. возможно некачественная или полное отсутствие металлизации.
