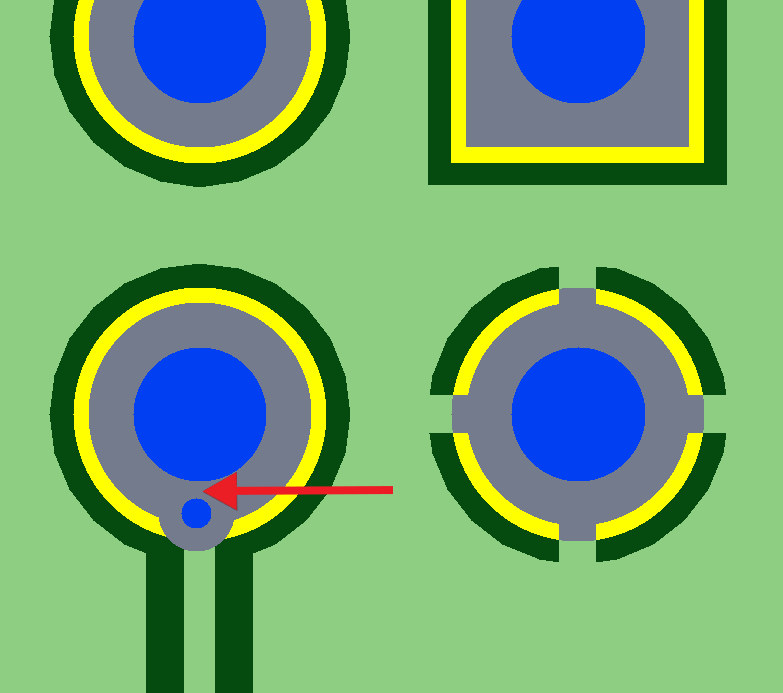

Расположение: металлизированное-переходное отверстие
Переходное отверстие слишком близко к другому отверстию. Может привести к образованию слишком тонкой перемычки между отверстиями, которая сломается при дальнейших операциях, что приведет к некачественной металлизации.
Тема:
Проверка отверстий
