Топология на неметаллизированном отверстии

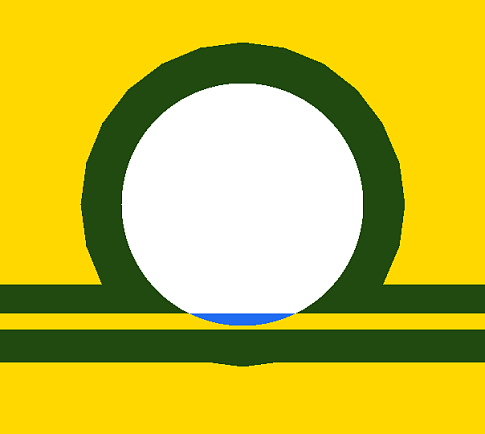

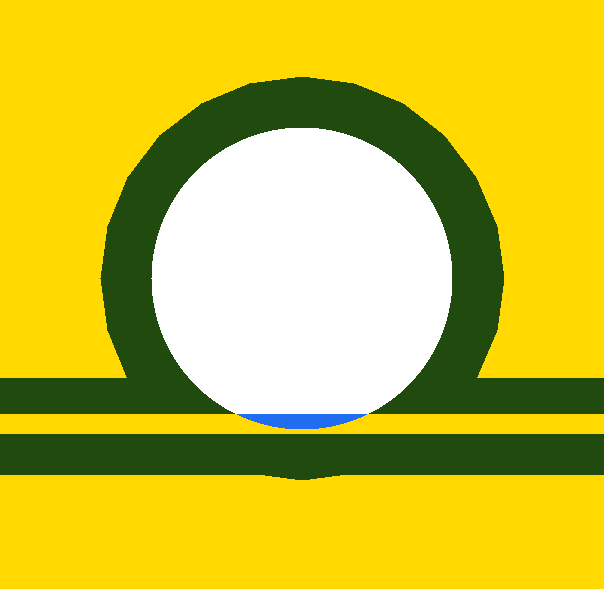

Во внутреннем слое неметаллизированное отверстие касается элементов топологии. Потребуется коррекция с тем, чтобы обеспечить минимальный отступ топологии от неметаллизированного отверстия. Возможна частичная металлизация неметаллизированного отверстия, что в свою очередь может спровоцировать замыкание или разрыв цепи.

Похожие ошибки проектирования

Расположение: неметаллизированные отверстия

Неметаллизированные отверстия расположены близко друг к другу. Это может привести к образованию слишком тонкой перемычки между отверстиями, которая может выкрошиться, или к…

Площадка на неметаллизированном отверстии

Неметаллизированное отверстие имеет площадку. Возможна частичная металлизация неметаллизированного отверстия, что в свою очередь может спровоцировать замыкание.

Отступ: линия маркировки-переходное отверстие

Недостаточный зазор между маркировкой краской и переходным отверстием. Возможно частичное попадание маркировки в отверстие.
