Ширина линии дуги

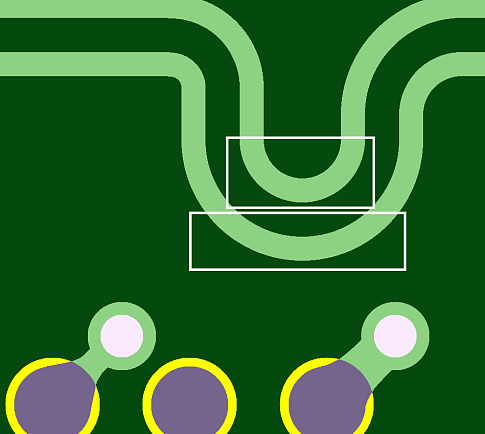

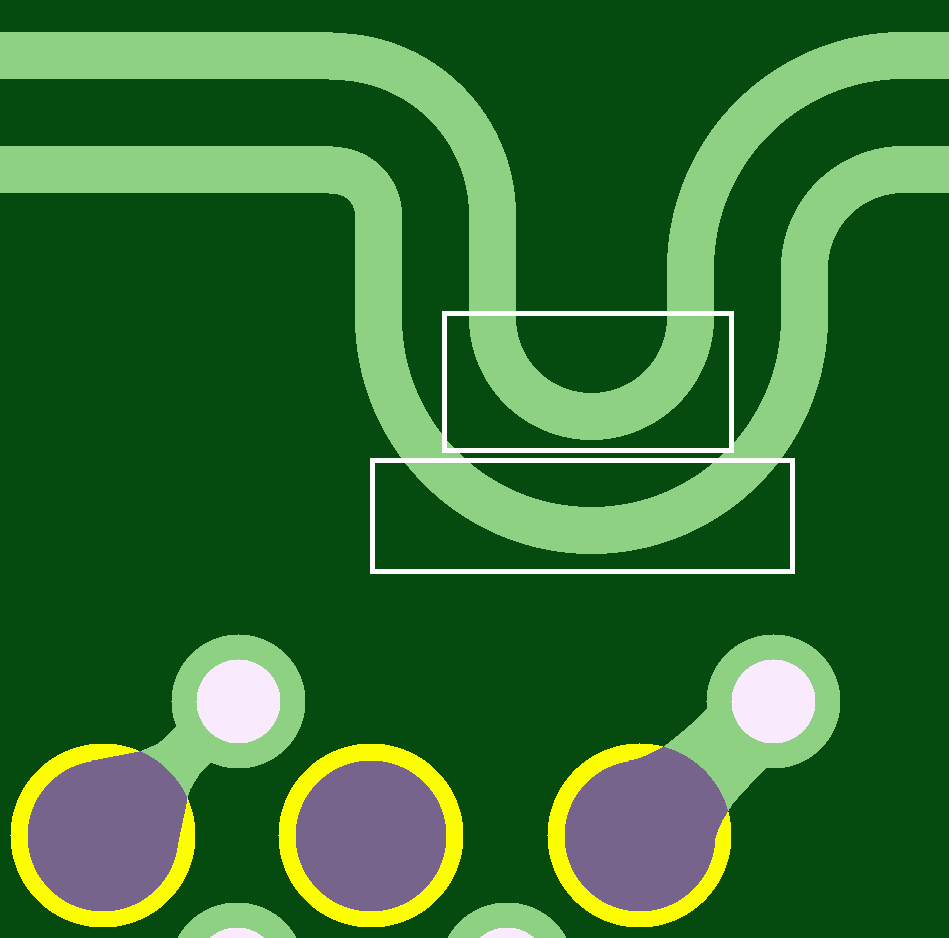

Ширина линии дуги меньше допустимого. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 100мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность обрыва дорожки!
Тема:
Общие проверки
Похожие ошибки проектирования
Окно в паяльной маске близко к топологии
Припуск окна в паяльной маске (Solder Mask Swell) больше отступа от топологии, не связанной с данным вскрытием. При рассовмещении слоев возможно частичное открытие от маски…
Тема:
Проверка маски
Зазор: переходное отверстие-топология 1
Во внутреннем слое зазор между переходным отверстием и топологией минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило…
Зазор между элементами топологии 1
Зазор между элементами топологии одной цепи, вскрытыми от маски минимален. В случае иммерсионных финишных покрытий в интервале от 100мкм до 125мкм изготовление ВОЗМОЖНО, но с…
