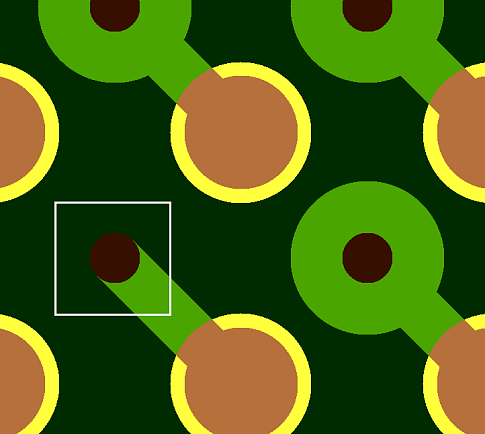

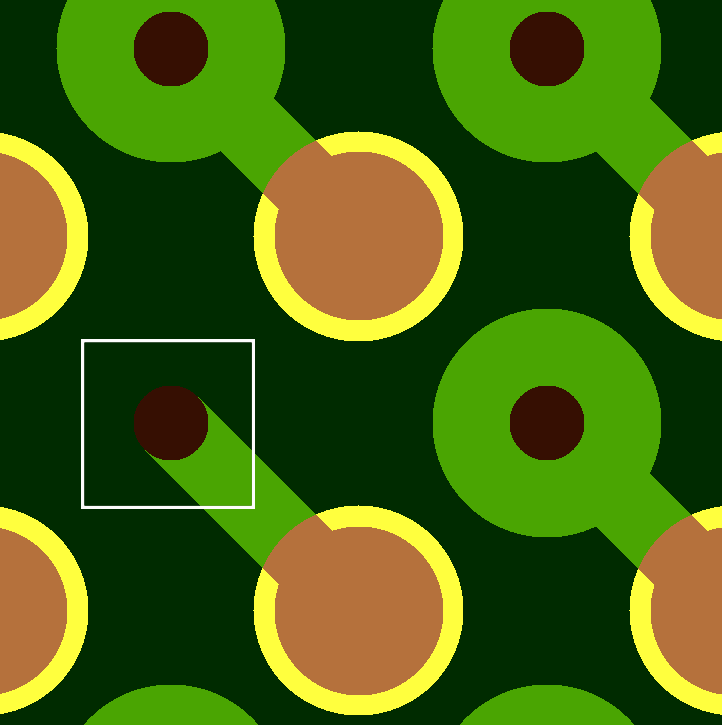

Отсутствует площадка переходного отверстия
Металлизированное отверстие с атрибутом VIA не имеет контактной площадки . Отверстие не будет иметь металлизацию
Тема:
Общие проверки
