Размер окна в маске меньше площадки

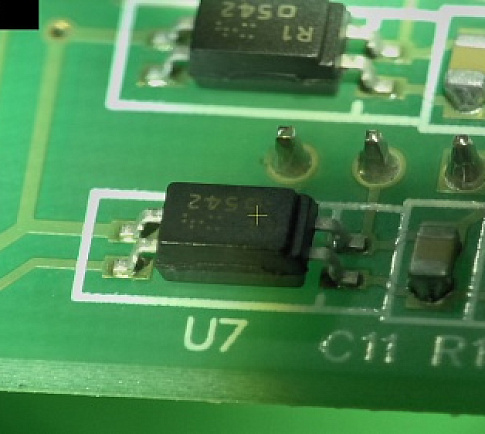

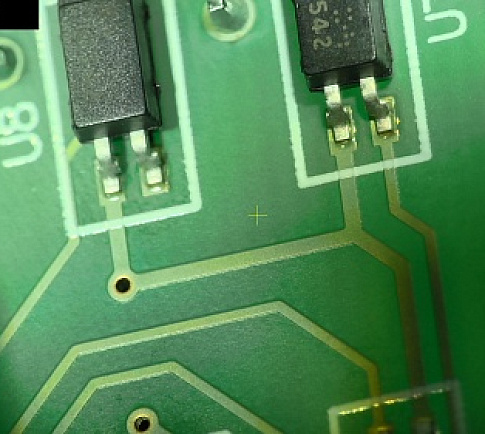

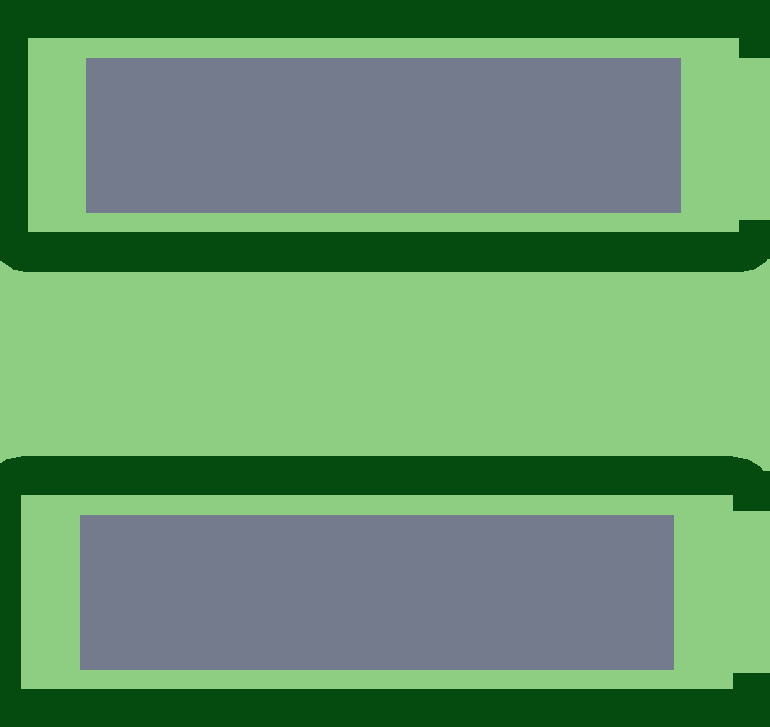

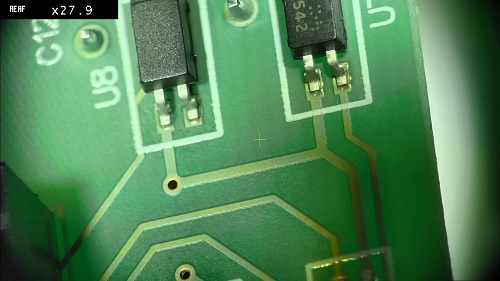

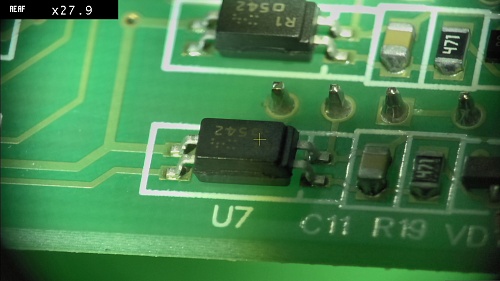

Размер окна в маске меньше площадки. Возможно это ошибка, т.к. при рассовмещении слоев топологии и маски есть вероятность занижения пятна контакта площадки с ножкой компонента!
Тема:
Проверка маски
