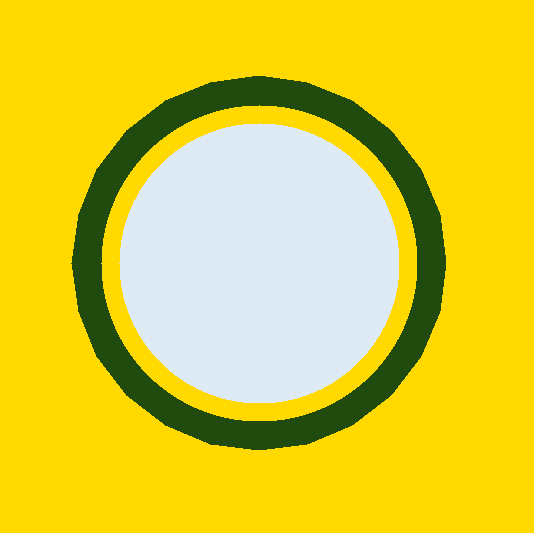

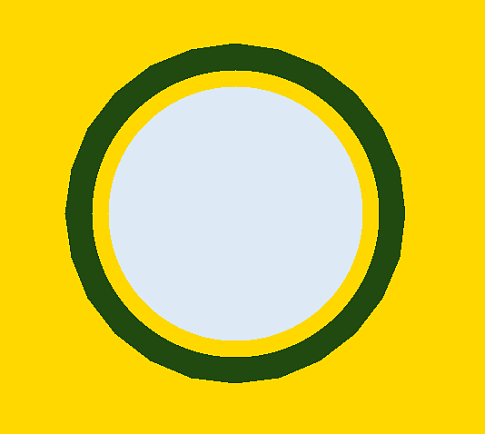

Площадка на неметаллизированном отверстии

Неметаллизированное отверстие имеет площадку. Возможна частичная металлизация неметаллизированного отверстия, что в свою очередь может спровоцировать замыкание.
