Вскрытие площадки (Solder Mask Swell) переходного отверстия

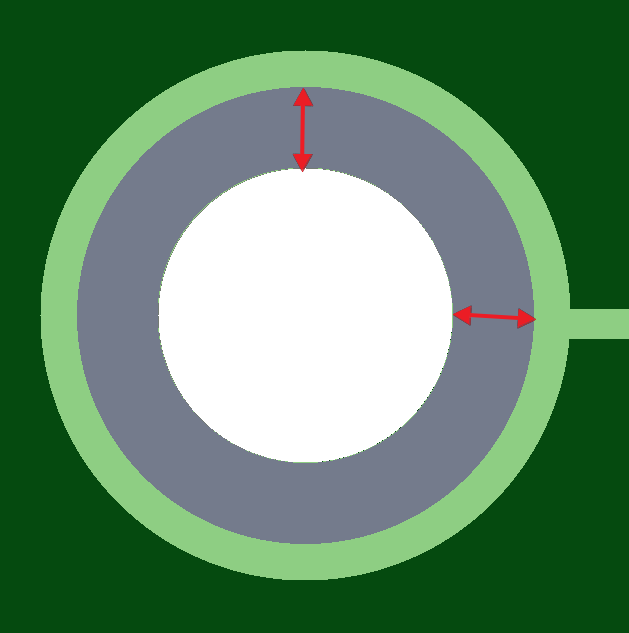

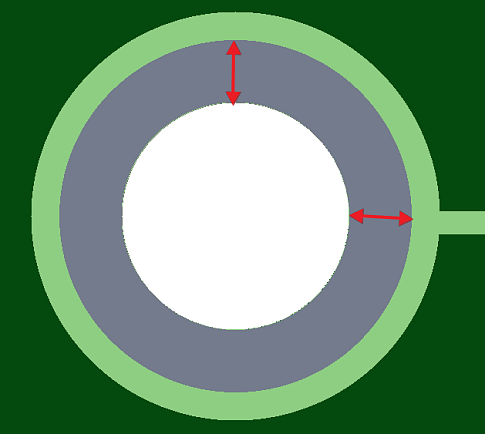

Окно в паяльной маске меньше размера контактной площадки переходного отверстия. Возможно попадание паяльной маски внутрь переходного отверстия, препятствующее нанесению финишного покрытия на стенки отверстия.
Тема:
Проверка маски
Похожие ошибки проектирования
Отсутствует площадка переходного отверстия 1
Металлизированное отверстия с атрибутом VIA не имеет площадки и расположено не в полигоне. Ошибка критическая, т.к приведет к отсутствию металлизации в переходном отверстии.
Тема:
Общие проверки
Зазор: переходное отверстие-площадка
Зазор между металлизированным отверстием с атрибутом VIA и площадкой меньше допустимого. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как…
Тема:
Общие проверки
Зазор: переходное отверстие-площадка SMD
Недостаточный зазор между вскрытием паяльной маски на площадке SMD и переходным отверстием. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм с повышающим коэффициентом, но…
Тема:
Проверка маски
