Смещение переходного отверстия

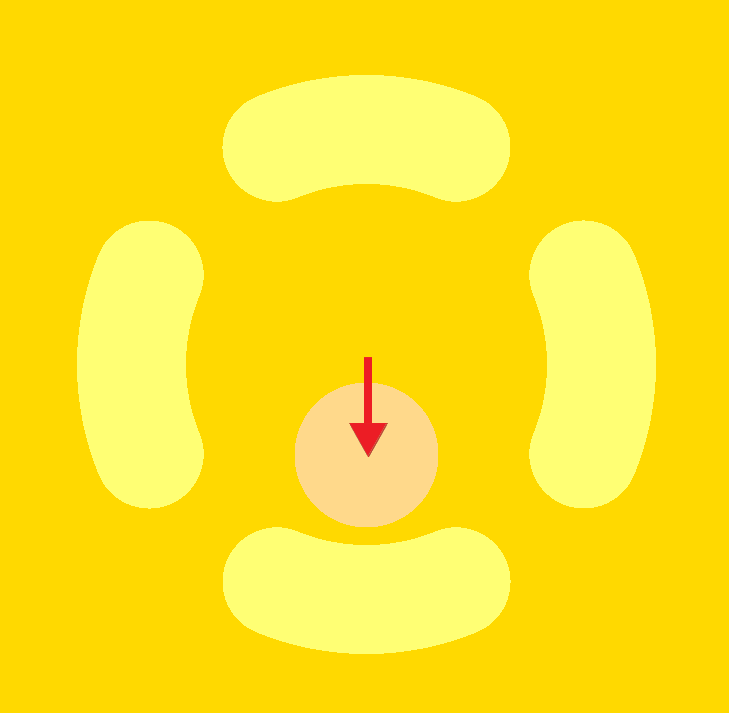

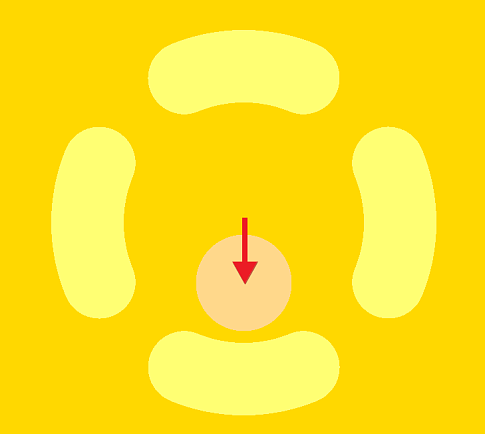

Смещение переходного отверстия относительно контактной площадки. Изготовление ВОЗМОЖНО в интервале от 50мкм до 75мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 50мкм изготовление НЕВОЗМОЖНО, т.к. существует вероятность выхода отверстия за площадку, что уменьшит площадь контакта.
расположение отверстия
переходное отверстие
Тема: Проверка негативных сигнальных слоев

Похожие ошибки проектирования

img-error

Вскрытие маски (Solder Mask Swell) на переходном отверстии

Недостаточное отторжение паяльной маски (Solder Mask Swell) от площадки переходного отверстия…
вскрытие маски переходное отверстие
Тема: Проверка маски
img-error

Переходное отверстие касается топологии

Переходное отверстие касается топологии. Требуется коррекция!
расположение отверстия переходное отверстие топология
Тема: Проверка негативных сигнальных слоев
img-error

Зазор между переходными отверстиями

Зазор между переходными отверстиями на внутреннем слое минимален. В проверке участвует не…
переходное отверстие зазор
Тема: Общие проверки
