Вскрытие маски (Solder Mask Swell) на переходном отверстии

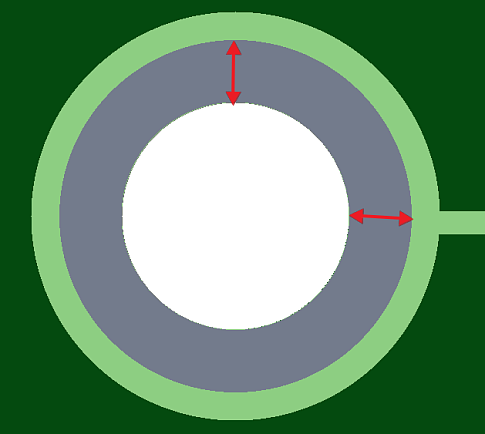

Недостаточное отторжение паяльной маски (Solder Mask Swell) от площадки переходного отверстия. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к.при смещении слоя маски возможно частичное закрытие контактной площадки паяльной маской.
Тема:
Проверка маски
Похожие ошибки проектирования
Вскрытие площадки (Solder Mask Swell) переходного отверстия
Окно в паяльной маске меньше размера контактной площадки переходного отверстия Возможно попадание паяльной маски внутрь переходного отверстия, препятствующее нанесению финишного…
Тема:
Проверка маски
Вскрытие маски (Solder Mask Swell) на металлизированном отверстии

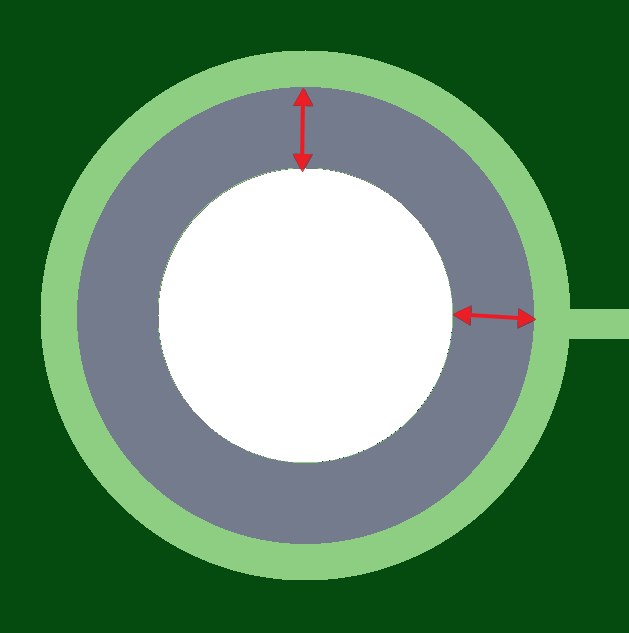

Недостаточное отторжение паяльной маски от металлизированного отверстия. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т…
Тема:
Проверка маски
Вскрытие маски (Solder Mask Swell) площадки SMD 1
Недостаточное отторжение паяльной маски от площадки SMD, расположенной в полигоне. Возможно частичное закрытие контактной площадки паяльной маской при рассовмещении слоев…
Тема:
Проверка маски
