Площадка переходного отверстия

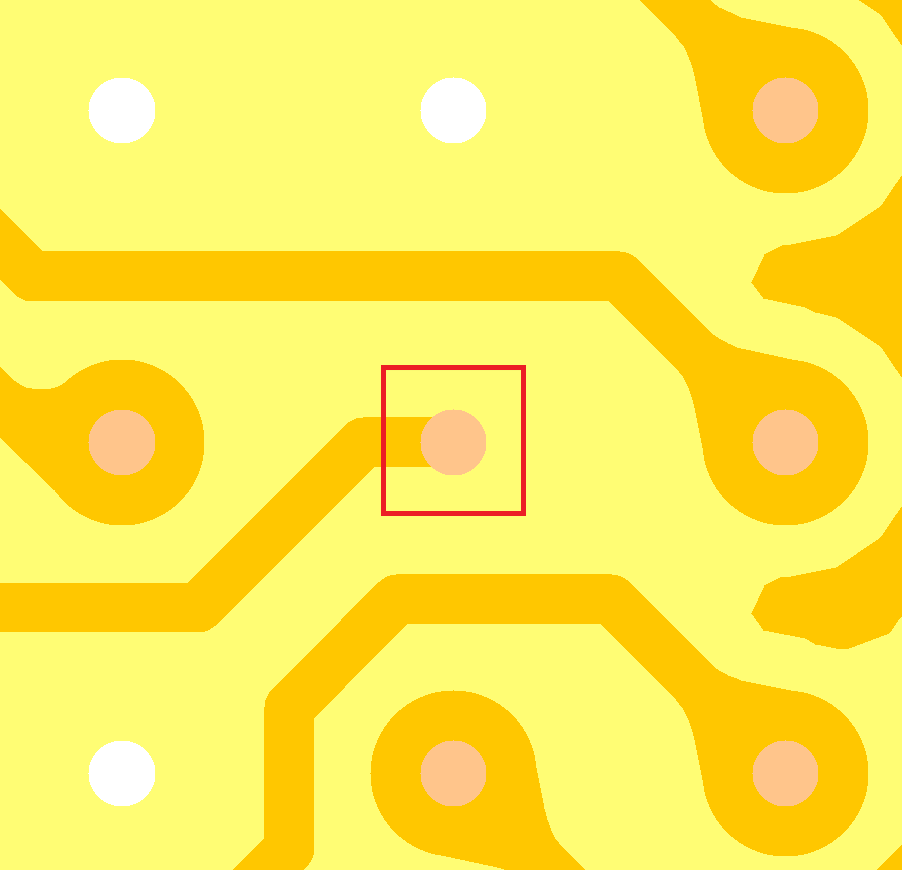

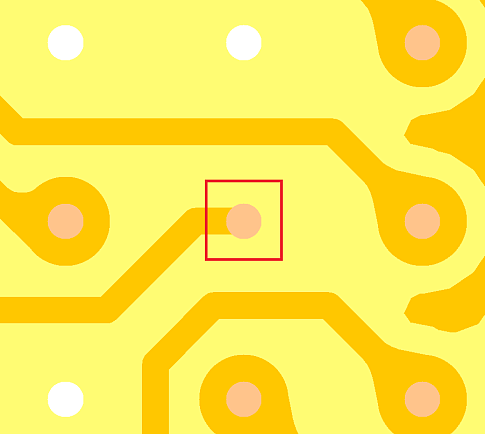

На внутреннем слое размер площадки переходного отверстия равен или меньше чем диаметр отверстия. Необходима коррекция!

Похожие ошибки проектирования

Площадка открыта от маски частично

Площадка открыта от маски частично.

Отступ: линия маркировки-площадка SMD

Отступ между линиями маркировки краской и SMD контактной площадкой минимален. При рассовмещении слоев возможно попадание маркировочной краски на площадку, что может привести к…

Зазор: переходное отверстие-топология

Зазор между металлизированным отверстием с атрибутом VIA и топологией меньше допустимого. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как…
