Подключение площадки 3

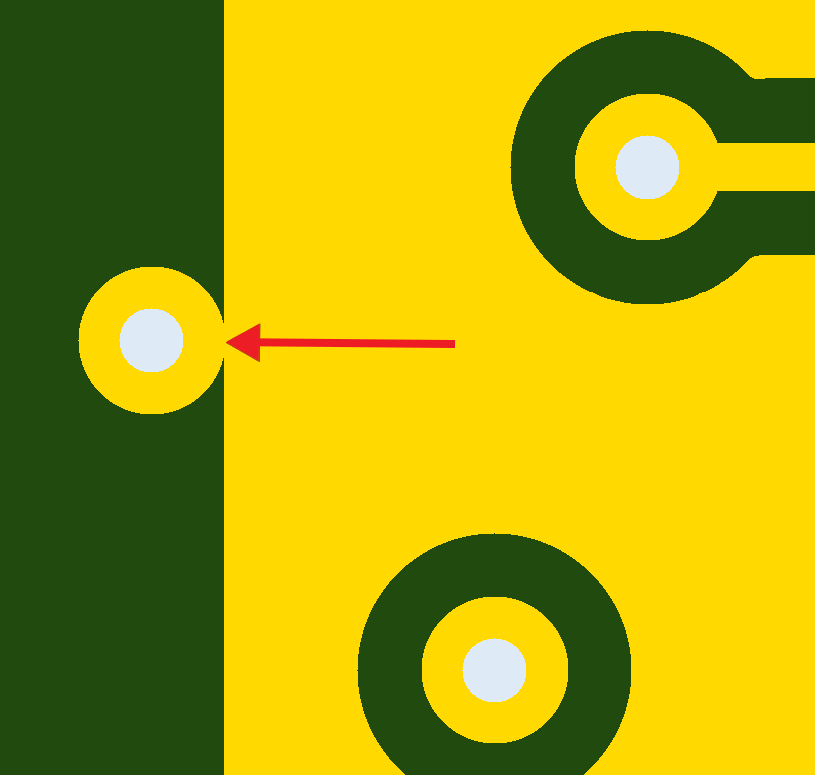

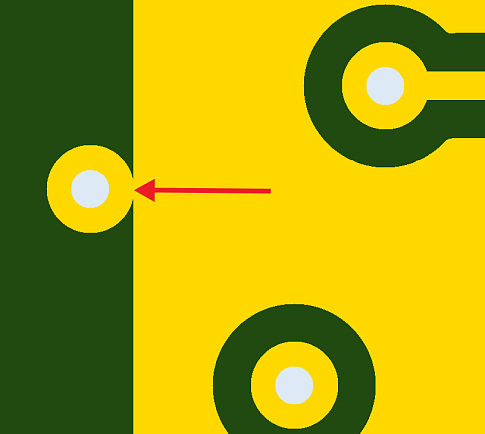

На внутреннем слое наблюдается заужение соединения в месте подключения к площадке. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 100мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность перетрава, что может привести к отключению от цепи.

Похожие ошибки проектирования

Зазор: площадка-огибающий полигон

Зазор между площадкой и огибающим ее полигоном минимален. Изготовление ВОЗМОЖНО для 18мкм…

Отступ: линия маркировки-площадка переходного отверстия

Недостаточный отступ между маркировкой краской и площадкой переходного отверстия. Возможно…

Отступ: линия маркировки-площадка SMD

Отступ между линиями маркировки краской и SMD контактной площадкой минимален. При рассовмещении…
