Зазор: переходное отверстие-полигон

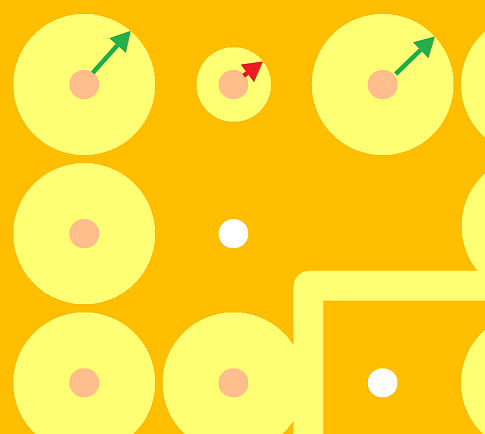

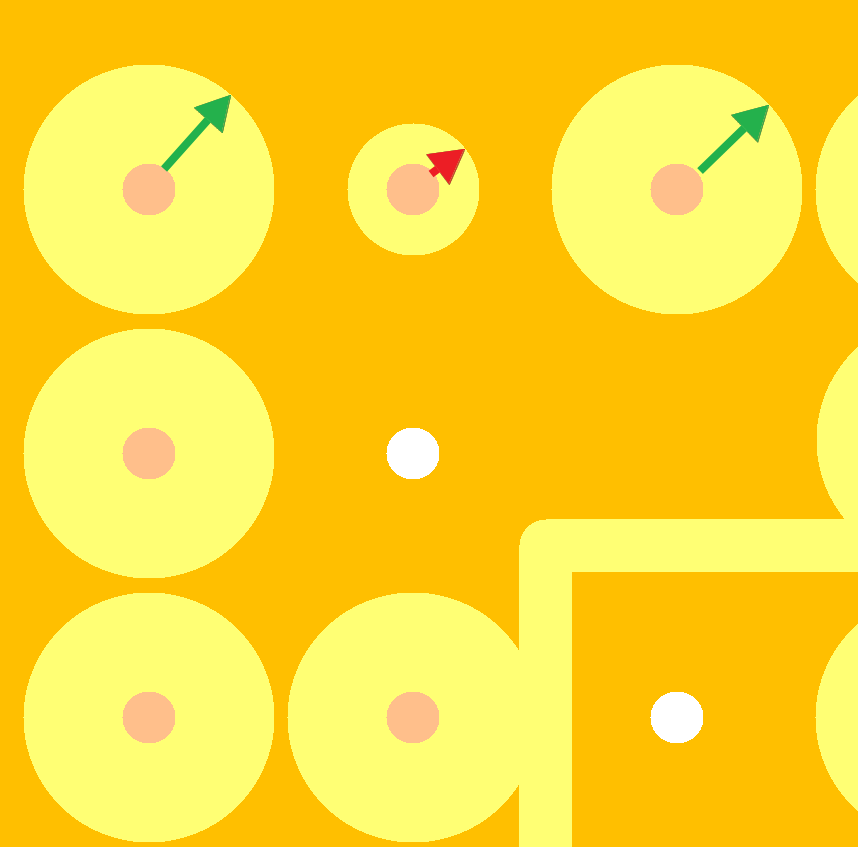

Во внутреннем слое зазор между переходным отверстием и полигоном минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило, выбирается сверло больше отверстия на 100мкм. Актуально для внутренних слоев, где металлизированное отверстие не имеет площадки и расположено близко к меди (дорожка, проводник, полигон). Изготовление ВОЗМОЖНО в интервале от 200мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 200мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность замыкания через микротрещины в материале основания при металлизации отверстий.

Похожие ошибки проектирования

Переходные отверстия расположены близко друг к другу

Может привести к образованию слишком тонкой перемычки между отверстиями, которая сломается при дальнейших операциях, что приведет к некачественной металлизации.

Зазор между цепями питания

Зазор между цепями питания на негативном внутреннем слое минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 150мкм до 200мкм, для 35мкм базовой фольги в…

Зазор между элементами топологии

Зазор между элементами топологии один из которых вскрыт от маски минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой…
