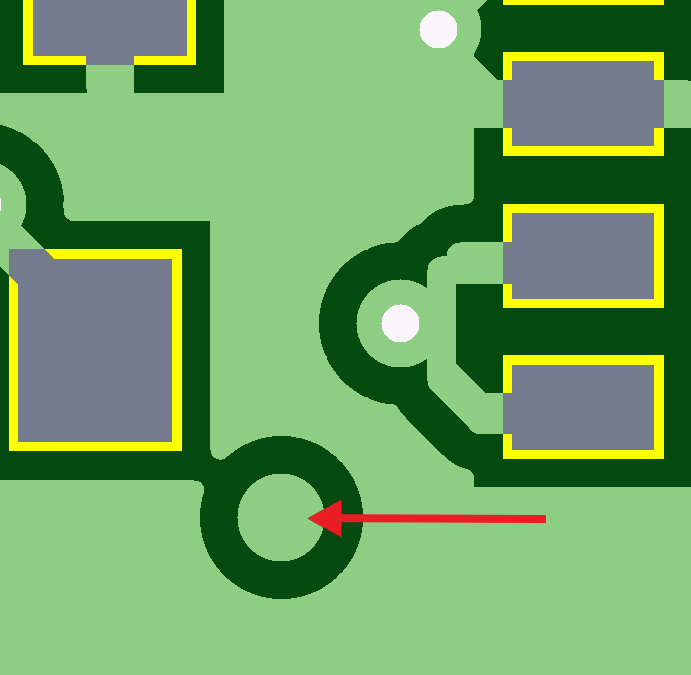

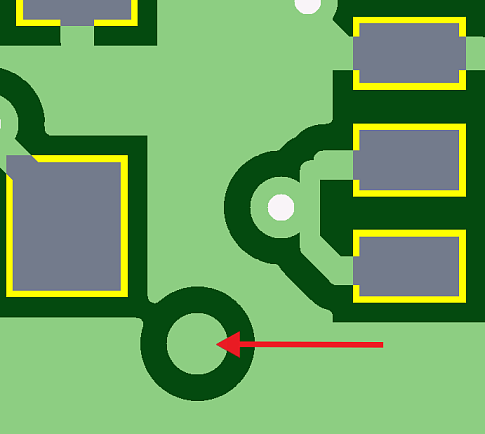

Отсутствует глухое переходное отверстие
Программа определила, что на нескольких слоях в одной координате присутствуют площадки, а переходного отверстия между ними нет.
Тема:
Проверка отверстий
