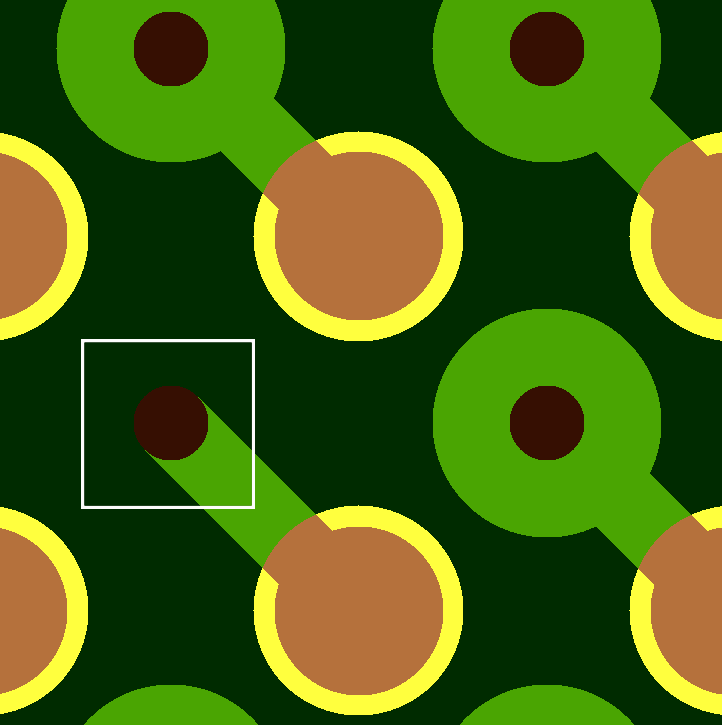

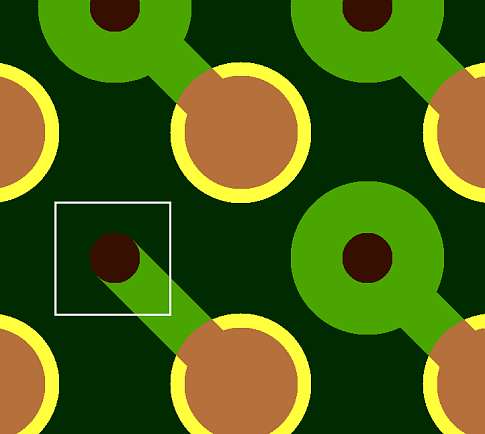

Отсутствует площадка переходного отверстия 1
Металлизированное отверстия с атрибутом VIA не имеет площадки и расположено не в полигоне. Ошибка критическая, т.к приведет к отсутствию металлизации в переходном отверстии.
Тема:
Общие проверки
