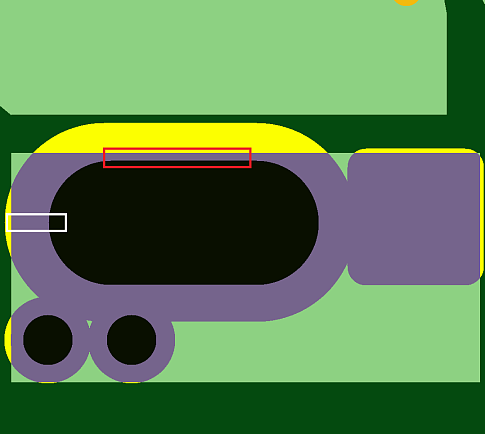

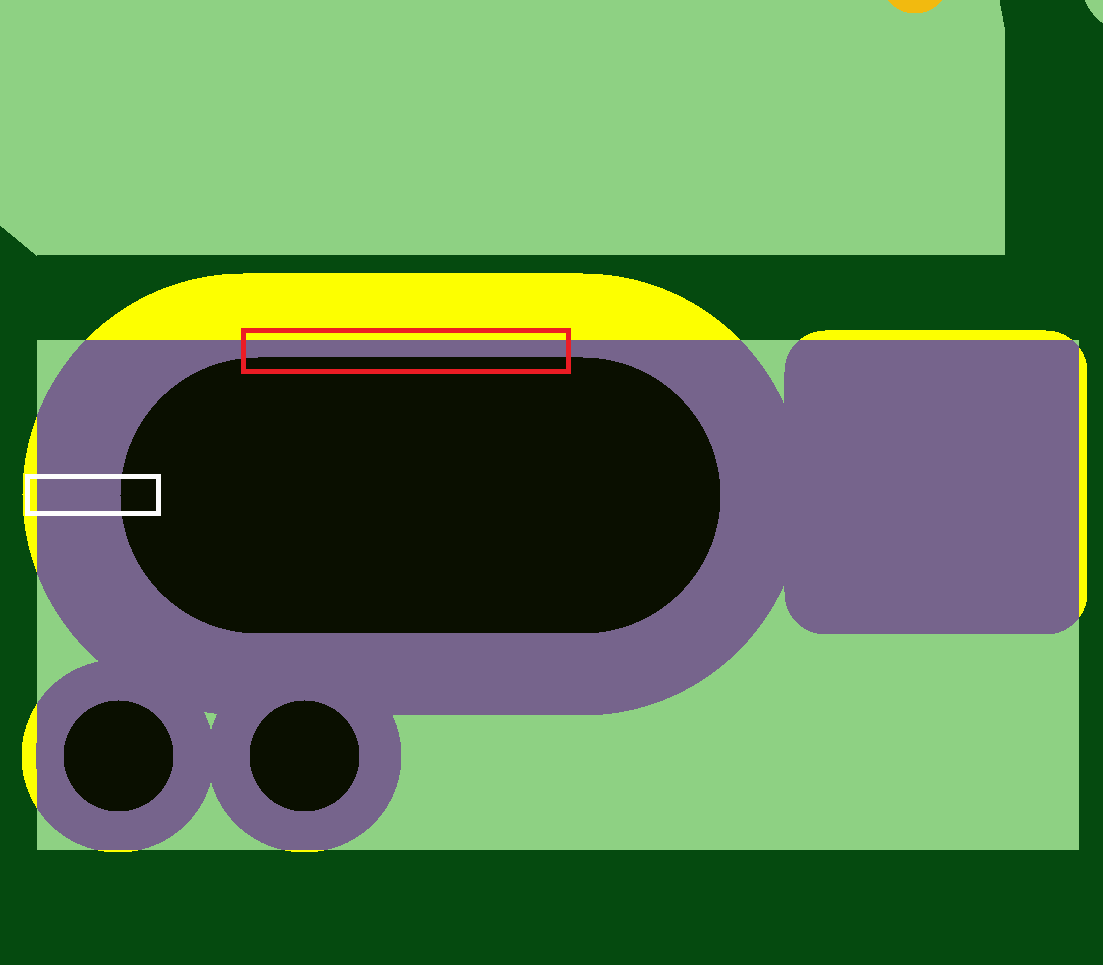

Площадка металлизированного паза

Поясок площадки металлизированного паза минимален. Требуемый минимальный поясок не менее 300мкм. Пазы шириной менее 1,0мм мы получаем методом слотового сверления (Drill Slot). Точности операции хватает для того чтобы минимальные пояски (Anular Ring) принимать равными остальным монтажным отверстиям в проекте. Для пазов шириной от 1,0мм мы применяем фрезерование. В этом случае точность падает, т.к. заготовка переставляется на фрезерный станок, да и его точность хуже сверлильного. В этом случае ширина пояска должна быть не менее 300мкм, т.к. высока вероятность полного или частичного отсутствия металлизации в данном пазе!
