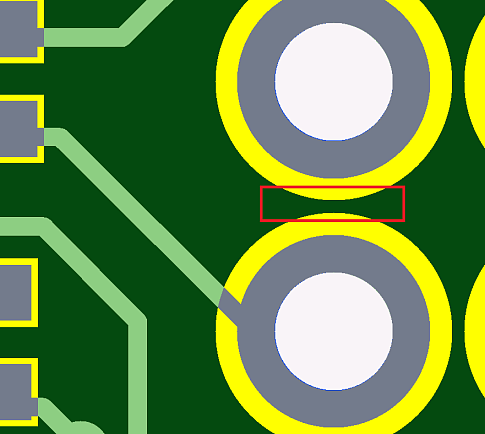

Масочный мостик (Solder Mask Bridge) между площадками

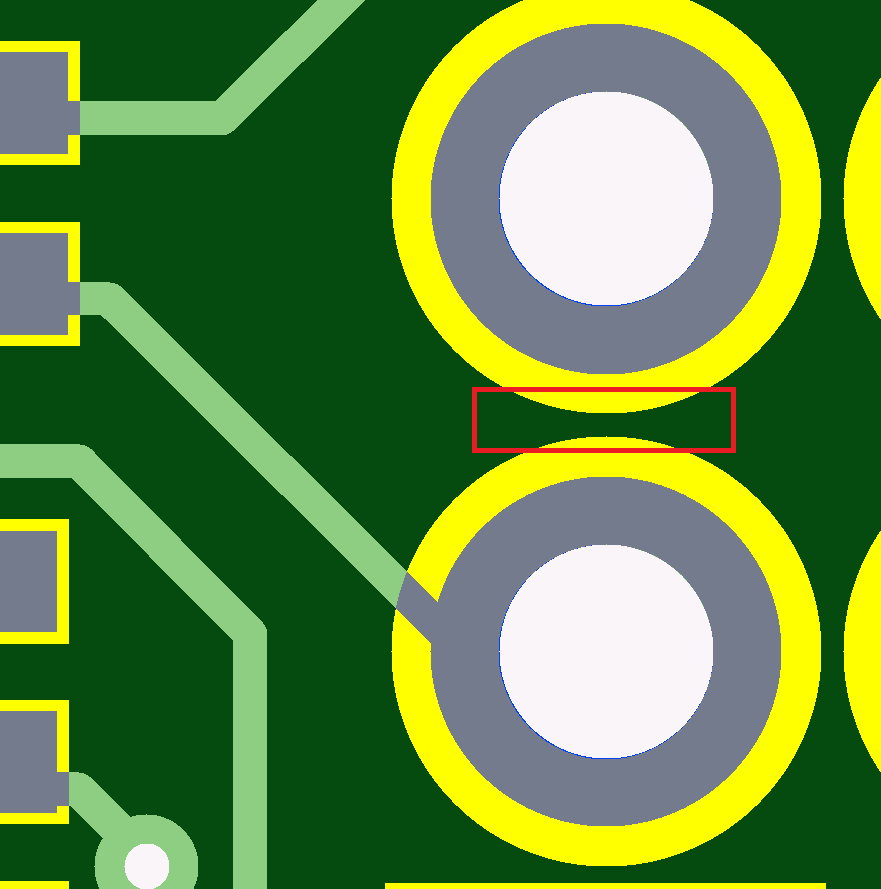

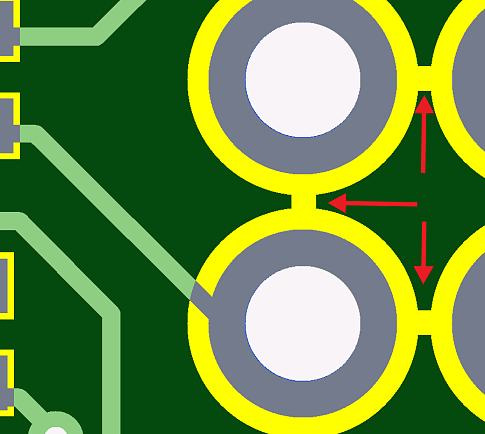

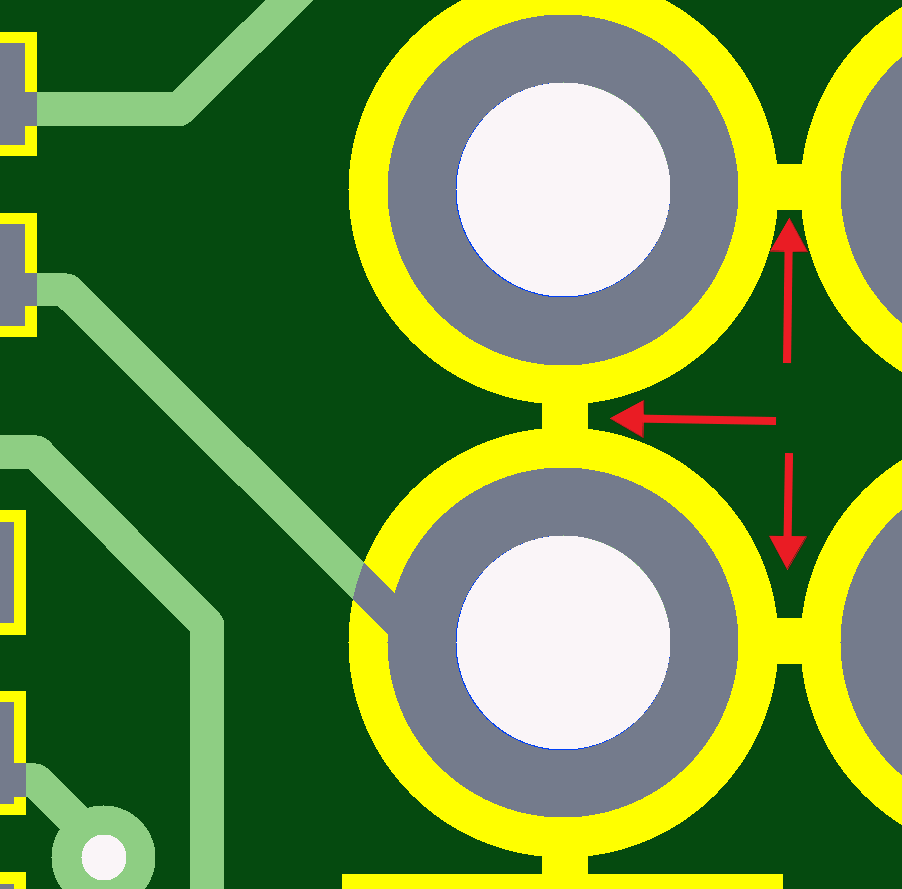

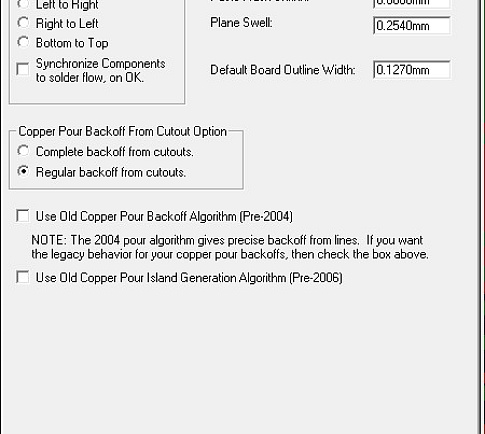

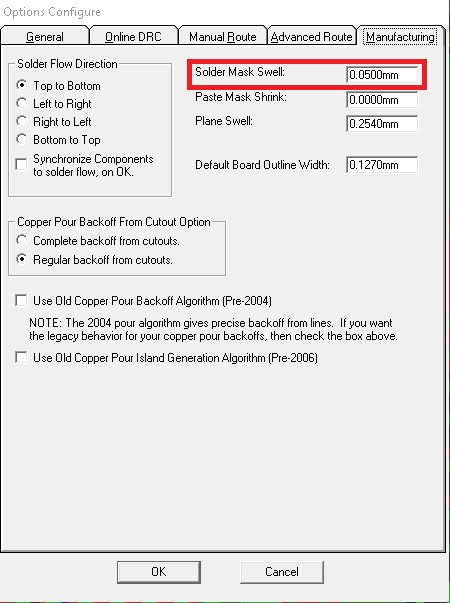

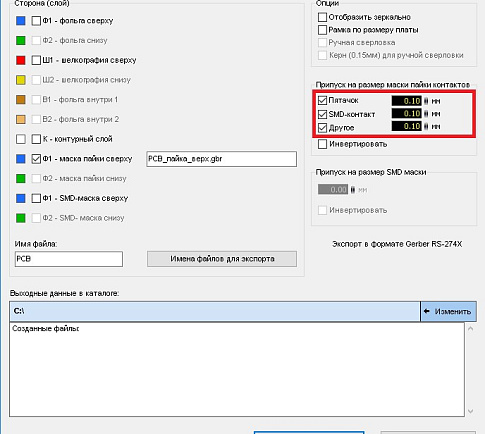

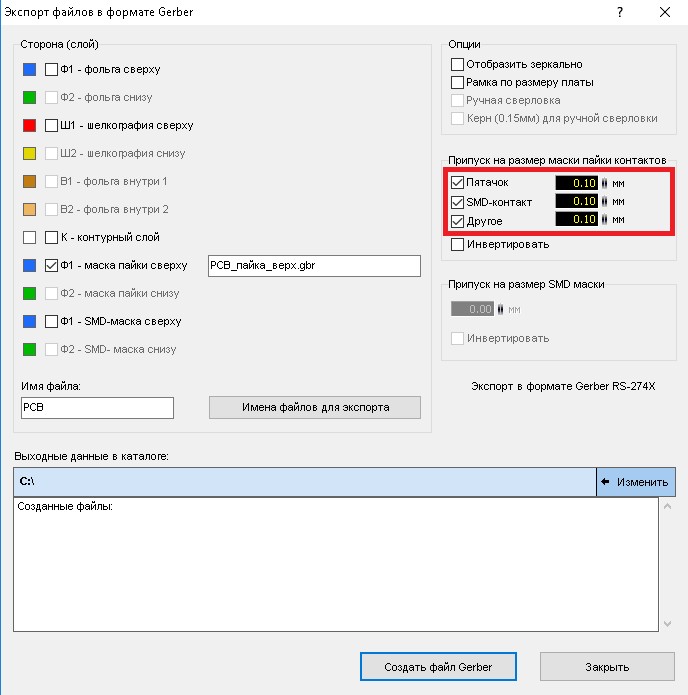

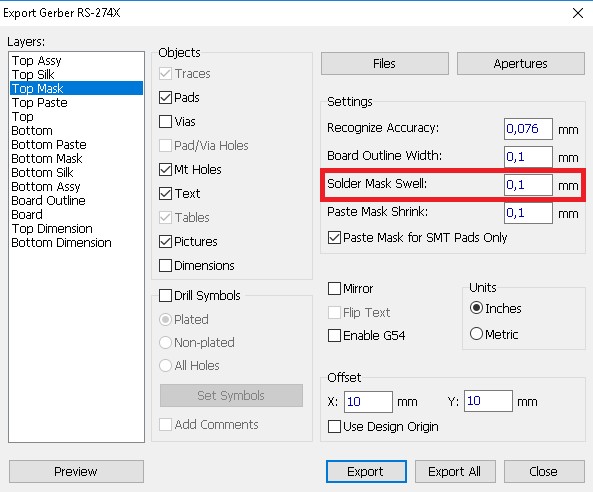

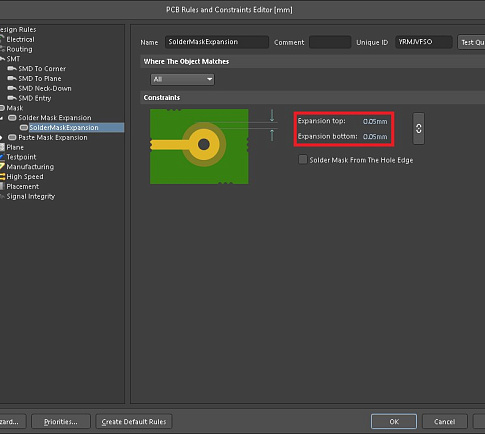

Масочный мостик между окнами в паяльной маске минимален. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 100мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность отрыва мостика при производстве или монтаже компонентов из-за недостаточной адгезии. Коррекция поможет исправить ситуацию, иначе при подготовке к производству мостик будет принудительно разорван
