Отсутствует мостик маски между площадками SMD

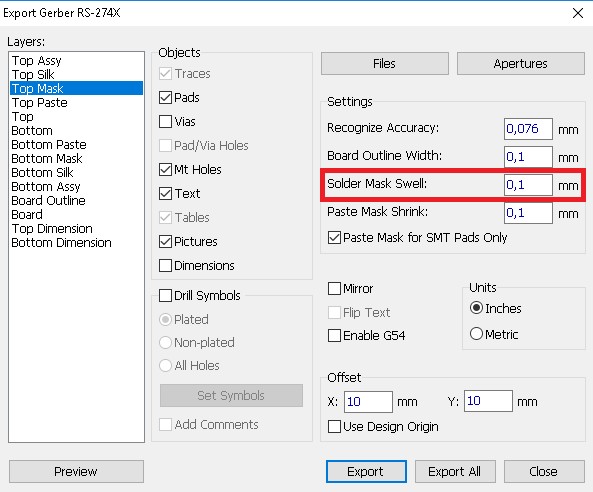

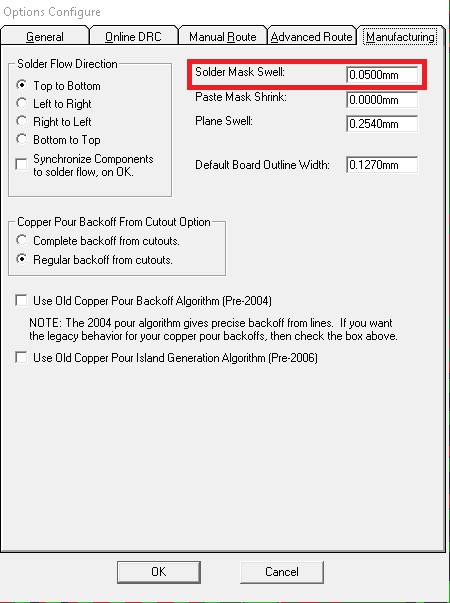

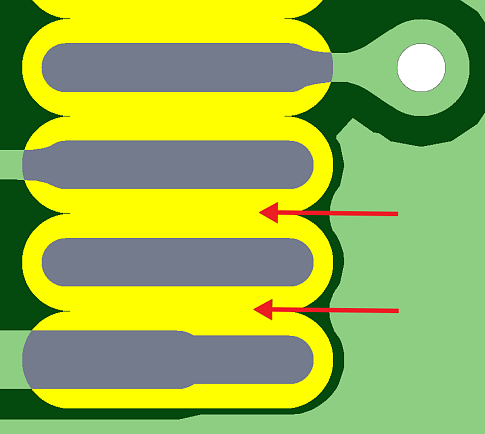

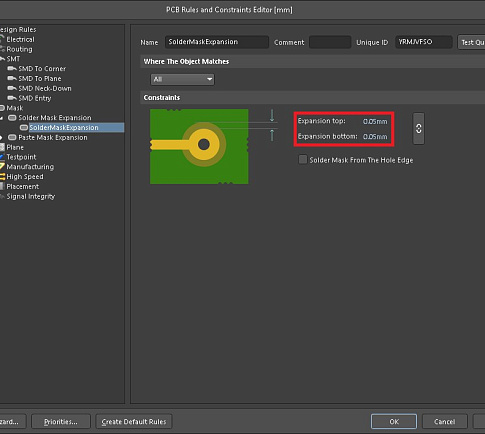

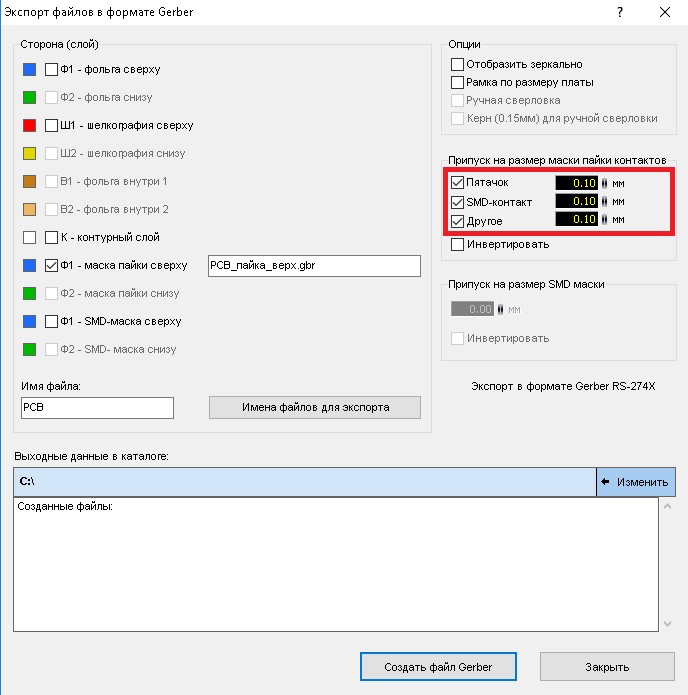

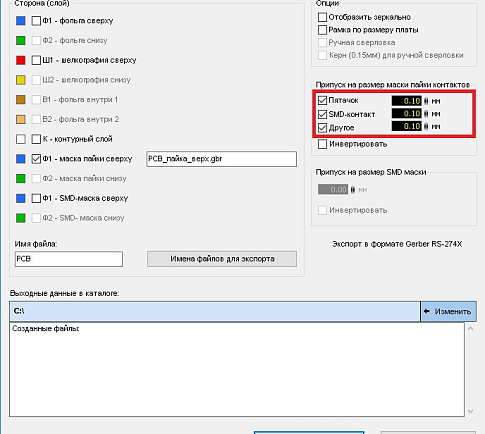

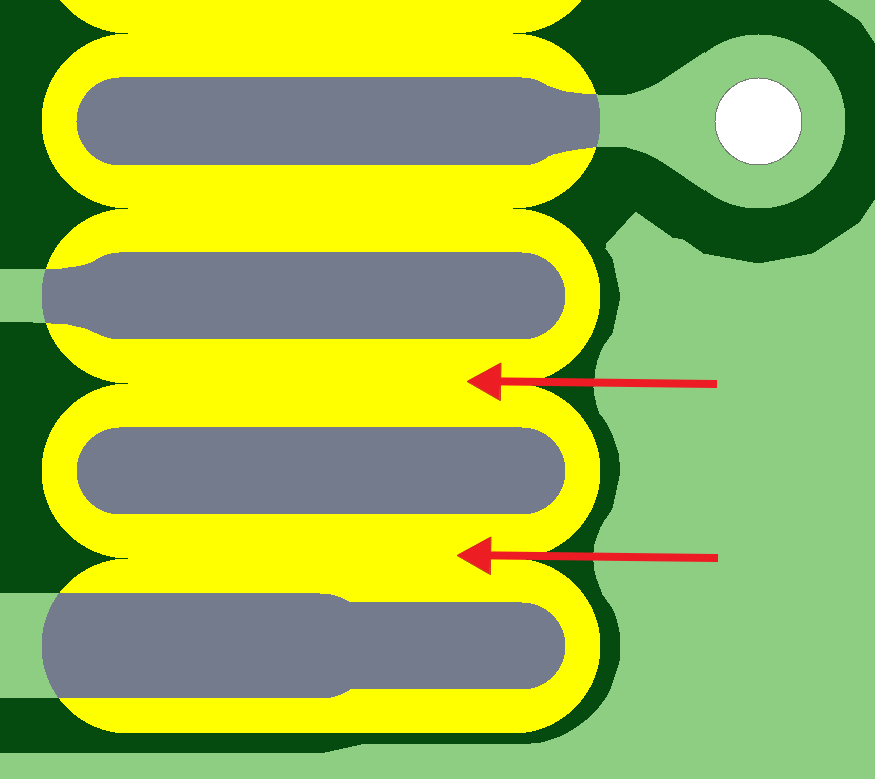

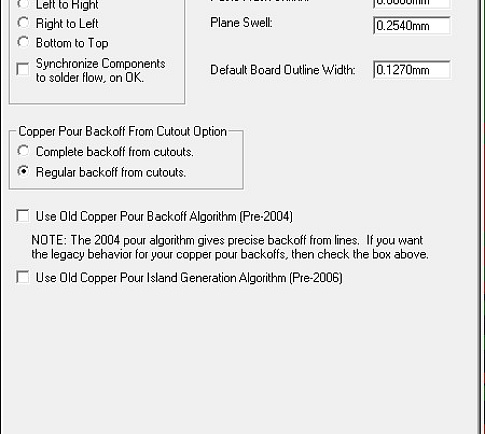

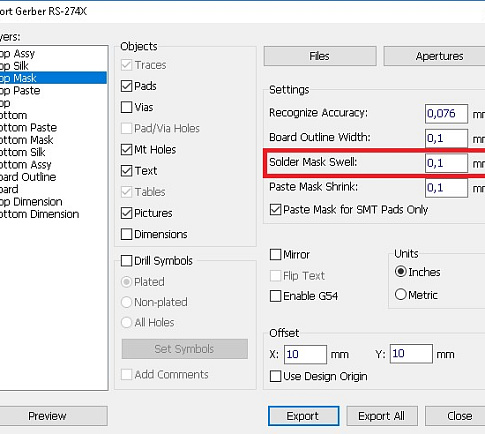

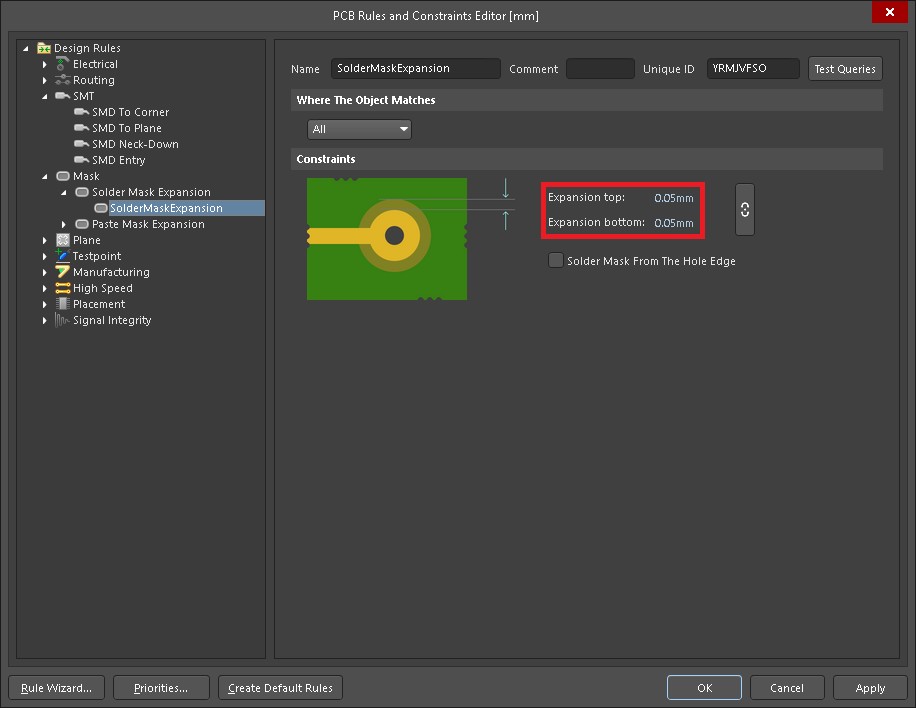

Масочный мостик между площадками SMD ОТСУТСТВУЕТ. Наличие мостика в маски облегчает монтаж компонентов, предотвращая перетекание припоя на соседние площадки. Возможно коррекция, путем уменьшения припуска окна в маске, поможет исправить ситуацию. Как это сделать - для некоторых САПР показано в галерее.

Похожие ошибки проектирования

Масочный мостик (Solder Mask Bridge) между ножками компонента

Проблема с сохранением масочного мостика между ножками компонента. Наличие мостика в маске снижает трудоемкость монтажа компонентов, т.к. препятствует перетеканию припоя и…

Зазор: площадка SMD-топология

Зазор между SMD площадкой и проводником минимален. В случае иммерсионных финишных покрытий в интервале от 100мкм до 125мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом…

Масочный мостик (Solder Mask Bridge) 4

Масочный мостик между окнами в паяльной маске минимален. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм с повышающим коэффициентом, но только при условии использования…
